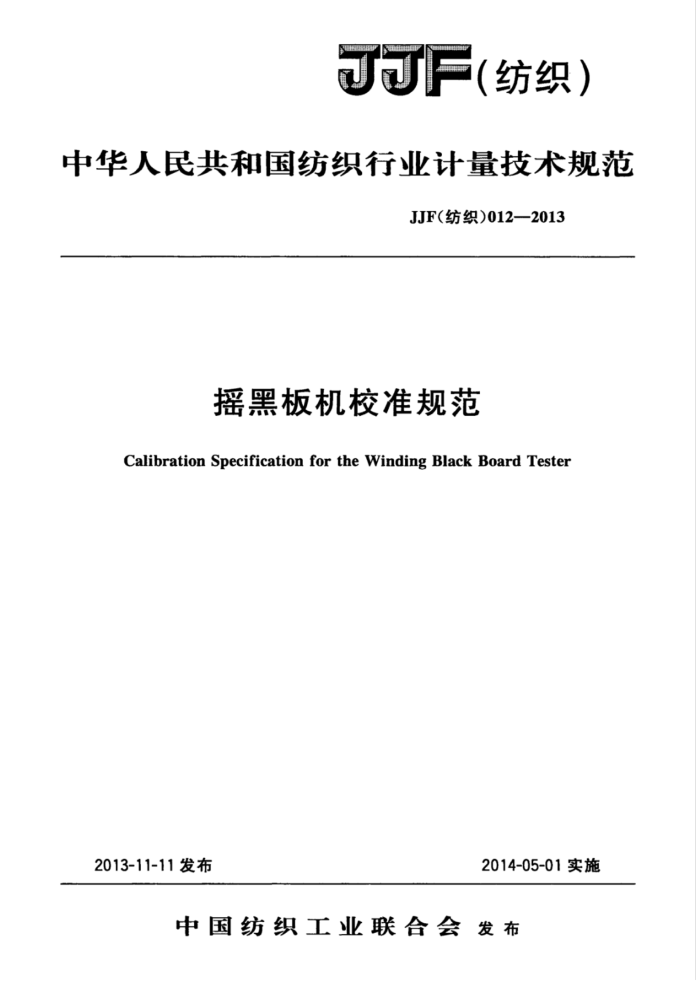

JJF( （纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）012—2013
摇黑板机校准规范
Calibration Specification for the Winding Black Board Tester
2014-05-01实施
2013-11-11发布
中国纺织工业联合会发布 JJF(纺织)012—2013
摇黑板机校准规范 Calibration Specification for the WindingBlackBoardTester
JJF(纺织)012—2013 代替JJF（纺织）012—2006
归口单位：纺织计量技术委员会
主要起草单位：河南省纺织产品质量监督检验院
湖北省纤维检验局
常熟市清华电子有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）012—2013
本规范主要起草人：
刘晓丹（河南省纺织产品质量监督检验院）
柯昌进（湖北省纤维检验局）
参加起草人：
李升(河南省纺织产品质量监督检验院) 邢俊萍（神马实业股份有限公司）龚文清（常熟市清华电子有限公司）薛伟（河南省纺织产品质量监督检验院）甫炎（河南省纺织产品质量监督检验院） JJF（纺织)012—2013
目录
引言 1 范围 2 引用文件 3 概述 4计量特性 4.1外观及基本状态要求 4.2计量性能技术要求 5校准条件及校准器具 5.1环境条件· 5.2校准器具 6 校准项目和校准方法 7校准结果表达 8复校时间间隔· 附录A摇黑板机校准记录表附录B黑板绕纱密度不确定度评定
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (4) (5) (6)
.
..
..
I JJF（纺织）0122013
引言
1995年由中华人民共和国纺织工业部颁布了JJF（纺织）14一1985《Y381型摇黑板机检定规程》，并于1985年10月01日起实施。2006年变更为JJF（纺织）012一2006 《Y381型摇黑板机校准规范》，其内容基本不变，本校准规范参照了前两者编制而成。
本规范修订依据GB/T9996.1一2008《棉及化纤纯纺、混纺纱线外观质量黑板检验方法第1部分：综合评定法》、GB/T9996.22008《棉及化纤纯纺、混纺纱线外观质量黑板检验方法第2部分：分别评定法》对设备要求重新起草，与JJF（纺织）012一2006 《Y381型摇黑板机校准规范》相比，本规范主要技术变化如下：
1.扩大了校准规范的适用范围，从适用于Y381型扩大到YG381型等同类型摇黑板
机。
2.概述中增加了摇黑板机的测量原理。 3.增加了校准器具一览表，并规定了各检具的技术要求。 4.取消黑板转速的定量校准，只做定性检查。 5.张力压片可以是克组或厘牛组，张力压片允差要求由绝对误差士5g改为相对误
差士5%。
6.改变了校验绕纱密度的检具、技术要求和校验方法。 7.增加了绕纱密度校验的不确定度分析、表达。 8.增加黑板外观检查，黑板的尺寸允差要求改为“士2mm”。
Ⅱ JJF（纺织）012—2013
摇黑板机校准规范
1范围
本校准规范规定了摇黑板机的校准方法，适用于新制造、使用中和修理后的Y381、 Y381A、YG381型摇黑板机的校准，其他型号的摇黑板机及不同规格黑板可参照执行。
2引用文件
本规范引用下列文件： GB/T9996.1一2008棉及化纤纯纺、混纺纱线外观质量黑板检验方法第1部分：
综合评定法
GB/T9996.2一2008棉及化纤纯纺、混纺纱线外观质量黑板检验方法第2部分：
分别评定法
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3概述
摇黑板机用于各种纱线外观质量的评定。在规定纱线张力和绕纱密度的条件下，将纱线卷绕在特制的黑板上，用目光对比相应的标准样照，对纱线外观质量做出评定。仪器采用带压缩弹簧的大托架，将黑板固定在左右两黑板夹之间，电机带动黑板运转，也通过传动装置带动横动架沿螺杆做轴向移动，纱管插在纱管轴芯上，随横动架同步移动，纱线经张力装置和导纱装置，均匀绕在黑板上。通过调整横动架移动的速度，可满足不同纱线间距的要求。
4计量特性
4.1外观及基本状态要求 4.1.1铭牌
摇黑板机应在适当部位装有铭牌，铭牌上须标明仪器型号、规格、制造广名、产品编号、出厂日期。 4.1.2外观
摇黑板机应清洁，外表不应有影响试验性能的机械损伤。导纱钩应光滑，无挂纤维
现象。 4.1.3工作环境
工作环境应清洁，无明显震动和腐蚀性介质。 4.1.4运行检查
摇黑板机运行时无异声，螺纹啮合良好，传动部分及各润滑系统无缺油现象。黑板机转动平稳，横动架移动速度均匀。检查转速调节器，应功能正常。观察张力装置，绕线时
1 JJF(纺织)012—2013
张力压片应正常转动。 4.1.5电气安全性
摇黑板机的电气设备应安全可靠，电气部分与机座的绝缘电阻≥5M，接地线与机
座的接地电阻≤1α。 4.2计量性能技术要求 4.2.1黑板外观
黑板上的有效部位应无划伤，横边应无沟槽。黑板面黑度均匀一致，表面光滑无光泽。 4.2.2黑板规格
黑板规格应符合以下要求：棉纺用：长为250mm士2mm，宽为220/180mm士2mm。 毛纺用：长为300mm士2mm，宽为225mm士2mm。 其他规格黑板：标称值士2mm。
4.2.3张力压片
张力压片要求：（以重量标注的单位为cN；以质量标注的单位为g）。 标称值：10、15、20、40；允差：士5%。
4.2.4黑板的绕纱密度
黑板的绕纱密度允差应小于士10%。 5校准条件及校准器具 5.1环境条件
校准环境条件应符合4.1.3条件要求。 5.2校准器具
校准器具要求见表1。
表1校准器具要求主要技术要求 500V，10级
序号 1 2 3 4 6 校准项目和校准方法 6.12 外观检查
数量 1 1 1 1
备注
检具名称兆欧表万用表钢直尺天平
300mm,1mm 200g,d=0.01g
按照计量特性要求对摇黑板机进行外观检查，其结果应符合4.1.1～4.1.3的要求。
6.2功能检查
启动摇黑板机，对摇黑板机运行、转速进行检查。任取一管纱线试样，摇取一块黑板，观察绕纱过程中张力压重片的转动情况，应符合4.1.4的规定。 2
