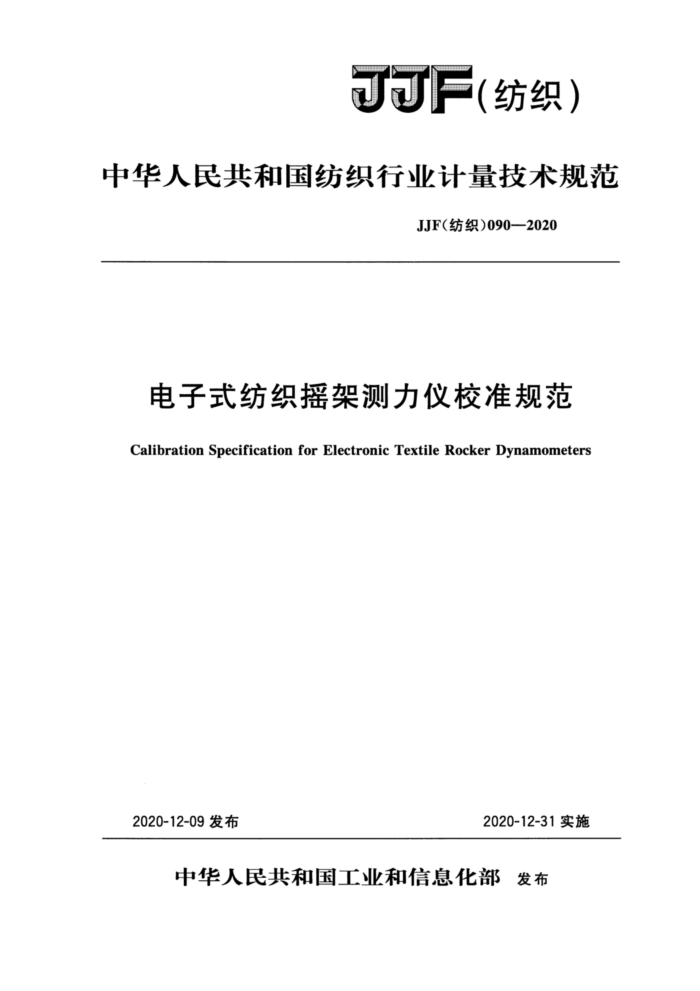

JJF(纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）090---2020
电子式纺织摇架测力仪校准规范
Calibration Specification for Electronic Textile Rocker Dynanometers
2020-12-09发布
2020-12-31实施
中华人民共和国工业和信息化部 发布 JJF(纺织)090—2020
电子式纺织摇架测力仪校准规范
JJF（纺织）090—2020
CalibrationSpecificationfor
ElectronicTextileRockerDynamometers
归口单位：中国纺织工业联合会起草单位：安徽省中小企业发展促进中心
安徽省纺织计量站合肥鹏通电子科技有限公司国家纺织计量站安徽省经济发展促进中心
本规范委托全国纺织计量技术委员会负责解释 JJF（防）090--2020
本规范起草人：
程训健（安微省中小企业发展促进中心）王平（安徽省纺织计量站）崔群海（合肥鹏通电子科技有限公司）陈郁立（国家纺织计量站）吴政丽 （安徽省中小企业发展促进中心）许 凯（安徽省经济发展促进中心） J0F0000-0020
目 录
引育
(1) <1)
890
3
滋国 2 #用文件
estee
(1) (1) (1) (1)
$e
懒计量快性
89
A 6 装雅乐锋0 鑫 烧准项目和楼誉方搭 7 校准结果戒达囍 复校时蘭闻医周录A电子式就织拆套力仪机准支架示意图通A1）录B电子式贷织插架刻力夜校准原给记录考格式 6888 居录C电子式防织搭聚测力仅梵准证书（内瓦）鑫考格式开最D 电子式织换装调力夜猫盘不破定度评定示制 989891
898
898
2E0SS (2)
(4)
00eb0s Bevee
(4) <5)
0800S #甲
(6) (7) (8)
1 J始00-2020
引育
本规范依据JJF1071--2010国家计量校准燃技编写规财》、JJF1001-2011《通用计量术语及定义》霜JJF1059.1一2012《刻量不亮定度评定与衰示》想定的意别制。
本规范的技术指标参数参考IJF1134--2005（专用工作别力机校准规》、棉纺手最》第三版并条。粗纱、细沙加压播架相关内容并精合实际生产工艺控制要求。
本爆藏为首秋发布
1 JJF站织）090—2020
电子式纺织播架测力仪校准规范
1燕团
本规范适用于电子式纺织播架测力仪（以下简称播架测力仪）的校准，其他类似仪器可参照执行， 2 引用文件
本规范引用了下列文件： JF1071--2010国家计景校推规范编写规则 GB/T8170数值修约规则与被限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范，凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3燃选
摇架测力仪由力传感器皮组件和显示仪表两部分组成（图1），用于测量纺织并条机，粗纱机、细纱机牵伸部件摇架施于皮崧上所加的压力。摇架测力仪工作原翘，摆架皮辑所受到的力通过力敏传感器将其转换成电压量：再经电路放大、A/D转换器将电压量转换成力值，由显示器显示出来。
F(力)
.
图1摄架测力仪工作示意图
1~-皮糍：2—传感器多3-显米器。4仅表
4计漫特性 4.1示值相对误差：士1% 4.2示值重复性相对误差：≤1% 4.3示值进回程相对误差：土1% 5技准条件 5.1环境条件
p JJF(纺织）090--2020
5.1.1工作电压：AC（220士22）V 5.1.2其他条件：播架测力仪传感器应叠于稳固的水平支架（见附录A）上，校准环境应清洁，周圈无腐蚀性介质，无影响读数的空气强对流，无影响使用的震源。 5.2测量标准及其他设备
详见表1。
表1测量标准及其他设备
最大允许误察或准确度
序号 标准器名称 测量花范围、分度值分辨力
数爱
或不确定度
标准力值磁码兆欧表
±0.1%
1套
量范圈：（0~600）N
2
10饭
≥500MO+500V 测邀范圈：（0.1~200）0，
1
数字万用表
1.0级
1
分辨力：0.10
6 校准项目和校准方法
6.1校准前准备 6.1.1播架测力仪安全性检查
摇架测力仪不连接外接电源的情况下，打开摇架测力仪电源开关，用兆表测量电源播头相线与机壳金覆部分之间绝缘电阻，应≥5MO，用数字万用表电阻挡测量电源线接地线与机壳金履部分之间的接地电阻，应≤0.50。 6.1.2播架测力仪外观检查
a）目测检查播架测力仪在适当的部位应装有铭牌，铭牌上带标明型号、规格、制造广。出厂编号和出厂年月：
b）播架测力仪面板、机壳等外观部分应完好、不应有影响读数及计量性能的缺陷； 6.1.3播架测力仪基础测力性能检查
a）零点漂移检查：摇架测力仪在传感器不加任何载荷的前提下（工作面期下）平稳地放在专用支架（见附录A）上：接通电源预热10min，然后检查零点漂移：先将示值清零，观察15min零点力值变化量，零点漂移应为1个数字内变化，
b）鉴别力颜检查：最小量程施加规定的试验力1.0?（r为分辨力：若?为1N， 1.0r即为1N），示值应有明显增量变化。 6.2校准项目
播架测力仪校准项目对应本规范计量待性条款和校准方法条款详见（表2）。
2 JJF（纺织)090—2020
表2摇架测力仪校准项目
序号 1 2 3 6.3校准方法
校准项目示值相对误差
计量特性条款
校准方法条款
4. 1 4. 2 4. 3
6. 3 6. 3 6.3
示值重复性相对误差示值进回程相对误差
示值相对误差、重复性相对误差、进回程相对误差校准如下：校准时，将摇架测力仪传感器放置在适当的支架（附录A）桌面上。首先将挂碗挂
在传感器工作面上，清零后依次加载码，分别在最大量程的20%、40%、60%、 80%、100%的5个负荷点依次进行校准。进程示值校准时，从小到大，各点加载三次；回程示值校准时，从大到小，各点减载校准一次；记录进回程各校准点的稳定示值，并根据公式（1）、公式（2）、公式（3）分别计算示值相对误差9、示值重复性相对误差6、示值进回程相对误差U。
a）示值相对误差q的计算及取值
F-F
q= F X100%
(1)
式中： q——示值相对误差，%； F—进程校准时，3次该点校准负荷显示算术平均值，N； F—该点力值码标称值，N。 示值相对误差的取值：5个校准点中，相对误差最大的即为仪器的示值相对误差。 b）示值重复性相对误差b的计算及取值
Fmx-Fm ×100%
(2)
6=
F
式中： b——示值重复性相对误差，%；
Fmax—该点三次的最大示值，N； Fmin该点三次的最小示值，N;
F——该点力值码标称值，N。 示值重复性相对误差的取值：5个校准点中，重复性相对误差最大的即为仪器的示
值重复性相对误差。
c）示值进回程相对误差U的计算及取值
F2-F
X100%
(3)
U=
F
式中： U——示值进回程相对误差，%； F2—该点回程示值，N；
3
