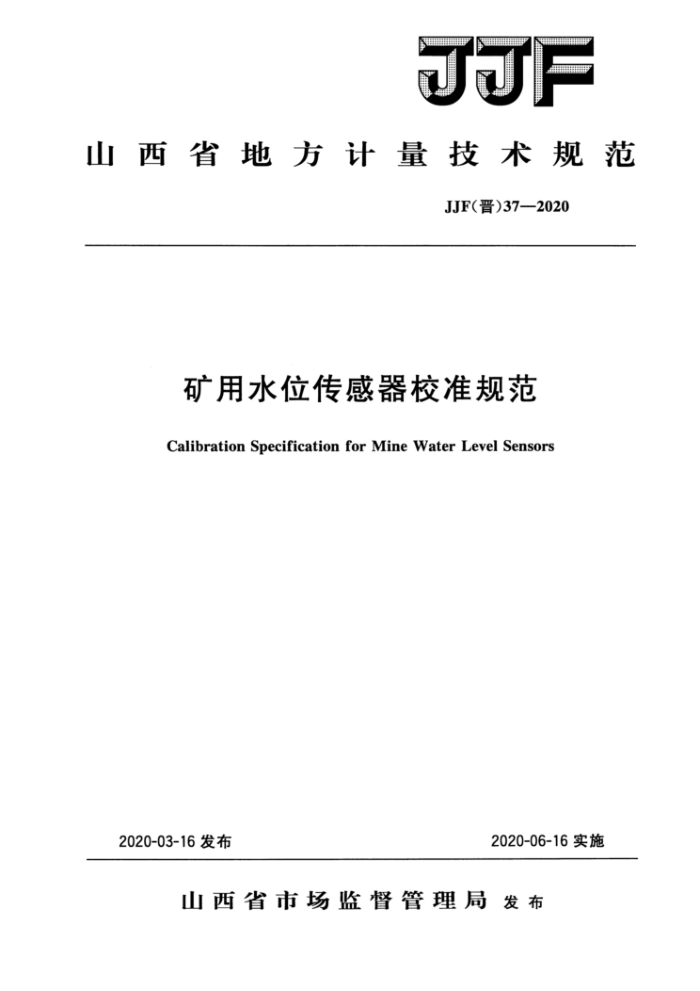

JJF
山西省地方计量技术规范
JJF（晋）372020
矿用水位传感器校准规范
Calibration Specification for Mine Water Level Sensors
2020-03-16发布
2020-06-16实施
山西省市场监督管理局发布 JJF(晋)37-2020
矿用水位传感器校准规范 Calibration SpecificationforMine Water
JJF（晋）37—2020
Level Sensors
归口单位：山西省市场监督管理局
主要起草单位：晋城煤炭高新技术服务有限公司计量检测站
晋城市质量技术检验测试所
参加起草单位：高平市应急管理局
本规范委托主要起草单位负责解释 JJF(晋）37—2020
本规范主要起草人：
徐军升（普城煤炭高新技术服务有限公司计量检测站）陈二军（普城煤炭高新技术服务有限公司计量检测站）连鹏翔（普城市质量技术检验测试所）
参加起草人：
杜俊杰（普城煤炭高新技术服务有限公司计量检测站）焦立峰（普城煤炭高新技术服务有限公司计量检测站）杜小伟（普城煤炭高新技术服务有限公司计量检测站）杨艳琴（普城煤炭高新技术服务有限公司计量检测站）李文武（高平市应急管理局） JJF(晋)37—2020
目 录
引言 1 范围· 2 引用文件 3 概述 4计量特性 4.1示值误差 4.2信号传输误差 4.3回程误差 5校准条件。 5.1环境条件。 5.2测量标准及其他设备 6校准项目和校准方法 6.17 校准项目 6.2 校准方法 7校准结果表达 8复校时间间隔附录A山西省各地市重力加速度对照表（参考）附录B矿用水位传感器校准原始记录格式（参考）附录 C 校准证书内页格式（参考）附录D 矿用水位传感器示值误差的不确定度评定（示例）
(I) (1) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (4) (5) (6) (7) (8) (9)
.
.
I JJF(晋）372020
引言
本规范是依据JJF1071一2010《国家计量校准规范编写规则》、JJF1059.1---2012 《测量不确定度评定与表示》进行编制的。
JF1001—2011《通用计量术语及定义》、MT/T825—1999《矿用水位传感器通用技术条件》、JJG875—2019《数字压力计》、JJG882-2019《压力变送器》、JJG971- 2019《液位计》共同构成本规范制定的基础性系列规范。
本规范为首次发布。
Ⅱ JJF（晋）37—2020
矿用水位传感器校准规范
1范围
本规范适用于测量范围为（0～10）m压力式矿用水位传感器（以下简称传感器）的校准。
2引用文件
本规范引用了下列文件： JJG875—2019《数字压力计》 JJG882一2019《压力变送器》 JJG971—2019《液位计》 MT/T825《矿用水位传感器通用技术条件》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
传感器是采用差压元件制成的智能水位测量仪表，常用于煤矿监控系统中水仓水位的测量。
传感器通常由差压敏感元件、转换器和输出电路等构成。传感器利用差压敏感元件取得压力信号，经智能处理后，由数码管直接显示水位值，同时通过信号线输出相对应的电流或频率信号。
4计量特性
4.1示值误差
传感器示值的最大允许误差为士（a%FS十b），其中：a是传感器的准确度等级； FS是传感器的满量程；b是传感器的分辨力。 4.2信号传输误差
传感器的模拟信号传输误差应不大于示值的最大允许误差；数字信号传输误差不做要求。 4.3回程误差
传感器的回程误差应不大于最大允许误差绝对值的1/2。 5校准条件 5.1环境条件 5.1.1环境温度：（20士5）℃。 5.1.2相对湿度：≤75%。
1 JF(）37—2020
5.1.3大气压力：（86~106）kPa。 5.2测量标准及其他设备
校准使用的主要设备及其他配套设备见表1。
表1校准使用的主要设备及其他配套设备
序号
技术要求
设备名称
准确度等级0.05级及以上，测量上限应不大于250kPa，最大允许误差的绝对值应不大于被校传感器最大允许误差绝对值的1/3
活塞式压力计、 数字式压力计等标准器
1
测量范围：DC（0~30）mA；准确度等级不低于0.1级测量范圈：（0~10）kHz; 准确度等级不低于0.1级输出电压：DC（0~30）V；输出电流：DC（0～3）A 直流电阻：12.80/km，分布电容：0.06F/km；分布电感：0.8mH/km 手动压力泵或压力自动控制系统，测量范围：（0~250）kPa 输出电压500V，准确度等级不低于10.0级
直流电流表
2
数字频率计
3
直流稳压电源
4
2km仿真电路
5
6
压力源
绝缘电阻表
7
6 校准项目和校准方法
6.1 校准项目
传感器校准项目见表2。
表2校准项目览表
校准项目外观及通电检查耐压及密封性
序号 1 2 3 4 5 6
校准方法 6.2.1 6.2.2 6.2.3 6.2.4 6.2.5 6.2.6
示值误差信号传输误差回程误差绝缘电阻
6.2校准方法 6.2.1外观及通电检查
用目力观察的方法检查。 传感器应无影响其正常工作的损伤、变形等现象，标志标识应信息齐全，各紧固件
2
