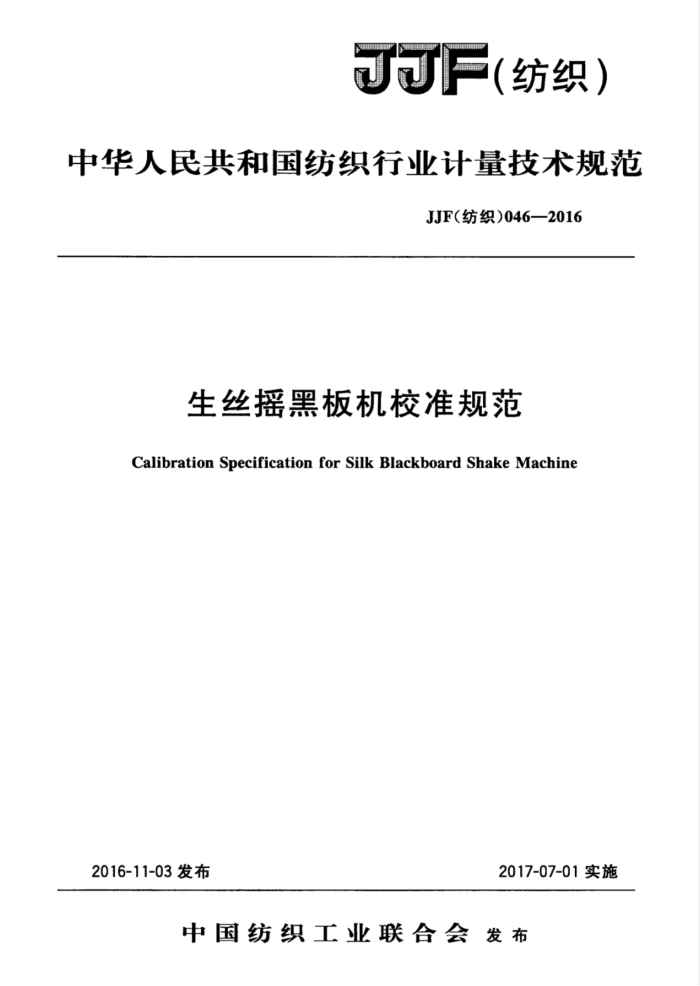

JJF 纺织）
中华人民共和国纺织行业计量技术规范
JJF(纺织)046—2016
生丝摇黑板机校准规范
Calibration Specification for Silk Blackboard Shake Machine
2016-11-03发布
2017-07-01实施
中国纺织工业联合会发布 中 华人民共和 国纺织行业计量技术规范生丝摇黑板机校准规范
JJF(纺织)046—2016 中国纺织工业联合会发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100029) 北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本8 880×1230 1/16 印张 0.75 字数13千字 2017年2月第一版 2017年2月第一次印刷
*
书号：155026·J-3416 定价 16.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJF（纺织）046—2016
生丝摇黑板机校准规范
JJF（纺织）046—2016 代替JJF(纺织)046—2006
Calibration Specification for
-
Silk Blackboard Shake Machine
归口单位：纺织计量技术委员会主要起草单位：浙江省纺织计量站参加起草单位：南通三思机电科技有限公司
泰州市计量测试技术研究中心张家港市恒佳纺织有限公司浙江省纺织测试研究院河北省纤维检验局
本规范委托纺织计量技术委员会负责解释 JJF（纺织）046—2016
本规范主要起草人：
陈建华（浙江省纺织测试研究院）杨惠新（南通三思机电科技有限公司）胡有杰（浙江省纺织计量站）
参加起草人：
陈蓝生 （泰州市计量测试技术研究中心）程月珍 （张家港市恒佳纺织有限公司）王振国 （河北省纤维检验局）金环 (浙江省纺织测试研究院) 陈旖 (浙江省纺织测试研究院) JJF（纺织）046—2016
目 录
引言 1 范围 2 引用文献 3 概述 ..... 4通用要求 4.1基本要求 4.2电气安全性 5计量特性
(I) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5)
.
.*
校准条件 6.1环境条件 .. 6.2校准用标准器及相应设备 7 校准项目和校准方法 7.1外观检查 7.2 电气安全性检查 7. 3 黑板规格的校准· 7. 4 黑板转速的校准 7.5黑板绕线排列正确性的校准 7.6 黑板绕线均匀性的校准 .... 8 校准结果表达 9 复校时间间隔附录A 生丝摇黑板机校准原始记录表附录B 生丝摇黑板机转速误差的测量不确定度的评定示例
6
..
.
....
.
..
.
I JJF（纺织）046—2016
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》编制。 原纺织工业部于1993年7月制定并发布的JJG（纺织）057一1993《Y721型摇黑板
机》1994年1月1日起实施，2006年经清理转化为JJF（纺织）046一2006《Y721型摇黑板机校准规范》，但技术内容仍维持原规程未变。
本规范代替JJF（纺织）046一2006《Y721型摇黑板机校准规范》，与 JJF（纺织）046一2006相比，主要技术变化如下：
一名称由“Y721型黑板机校准规范”改为“生丝摇黑板机校准规范”；修改了范围；增加了引用文献；增加了电气安全性检查；
一增加了用电子秒表校准黑板转速；一增加了测量不确定度的评定示例。 本规范的历次版本发布情况为： -JJG（纺织）057—1993； JJF（纺织）046—2006。
Ⅱ JJF（纺织）046—2016
生丝摇黑板机校准规范
1范围
本规范规定了生丝摇黑板机的计量特性和校准方法，适用于新制造、使用中和修理后的生丝摇黑板机的校准。其他类似摇黑板机的校准可参照本规范。
2引用文献
本规范引用了下列文件： GB/T1798一2008生丝试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
生丝摇黑板机是在生丝外观评级过程中，将所测样品卷绕在黑板上，再通过均匀、 清洁和洁净标准样照，在一定光照度条件下，对排布于黑板上的生丝样品的均匀、清洁和洁净进行评价的装置。其结构一般由卷取机构（含黑板）、导丝机构、张力机构等组成。工作原理是：在黑板转动卷取过程中，导丝机构以一定的速度沿轴向均勾移动，使生丝样品通过张力机构均匀地排布在黑板上。
4通用要求
4.1基本要求
生丝摇黑板机应在适当部位装有铭牌，铭牌上须标明仪器型号、规格、制造厂名、
产品编号、出厂日期，并在明显部位标有“丝条排列丝数调节选择表”。
摇黑板机运行时无异声，黑板转动平稳，齿轮啮合良好，螺杆推动导板移动均匀，无滑动现象。
摇黑板机停车制动装置应有效无误。 摇黑板机导丝钩应光滑、不钩丝，张力机构的弹簧应调节灵活。 黑板的外包布应使用无明显反光、荧光的黑色布，黑板表面应光滑平整，有效部位
无划伤、无毛刺。 4.2电气安全性
生丝摇黑板机的电源设备应安全可靠，电气部分与机座的绝缘电阻≥5MQ，接地
线与机座的接地电阻≤1。
5计量特性 5.1黑板规格：长：1359mm±5mm，宽：463mm士3mm，厚：37mm士1.5mm。
1 JJF（纺织）046-—2016
5.2黑板转速：（100士5）r/min或（80士4）r/min。 5.3黑板绕丝排列丝线准确性应符合GB/T1798一2008规定的每25.4mm生丝排列数。其误差士2线。 5.4黑板绕线间距应均匀、清晰，无叠丝、少丝、粘丝现象。
6 校准条件 6.1环境条件
常温，相对湿度≤80%。 电源电压AC：（380士38）V。 生丝摇黑板机应清洁，外表不应有影响试验性能的机械损伤。工作环境应清洁，无
腐蚀性介质，无明显震动。 6.2校准用标准器及相应设备
校准用标准器及相应设备见表1。
表1校准用标准器及相应设备
序号 1 2 3 4 5 6 7
测量范围
标准器和辅助检具
准确度等级或分辨力
兆欧表数字万用表钢直尺游标卡尺转速表电子秒表放大镜
(0~500）Mα，500V
10级 ±1% 1 mm 0.02 mm ±1% 0. 01 s
AC220V (0~1 500) mm (0.02~150）mm (30~1000)r/min
0.01 s~1 h
8倍（60mm~100mm）
7 校准项目和校准方法 7.1外观检查
按4.1对摇黑板机进行外观检查，确定没有影响计量特性的因素后再进行校准。 7.2电气安全性检查
按4.2，拔下电源插头，开启电源开关，用万用表测量生丝摇黑板机电源插头的接地端对摇黑板机裸露金属之间的电阻，用兆欧表测量插头“相”和“零”线端与接地电阻端的电阻。 7.3黑板规格的校准
用钢直尺测量10块黑板的长度和宽度；用游标卡尺测量10块黑板的厚度（包括边
框)。 7.4黑板转速的校准
方法一：用转速表直接测量。启动摇黑板机，当摇黑板机转速稳定后，用转速表直
2
