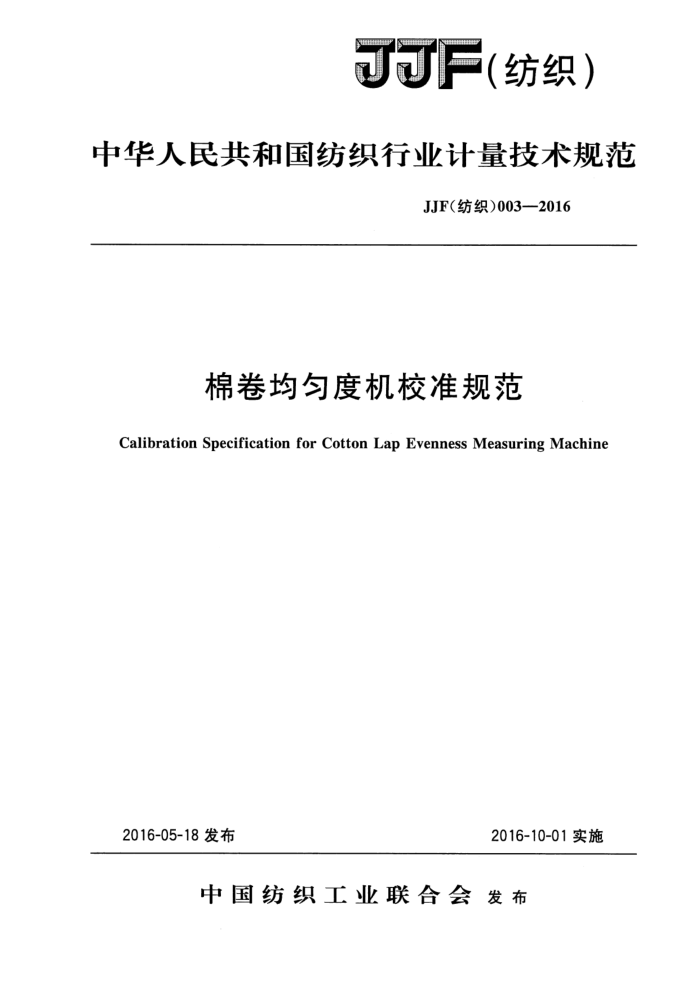

JJF 纺织)
中华人民共和国纺织行业计量技术规范
JJF（纺织)003—2016
棉卷均匀度机校准规范
Calibration Specification for Cotton Lap Evenness Measuring Machine
2016-05-18发布
2016-10-01实施
中国纺织工业联合会发布 JJF（纺织)003—2016
棉卷均匀度机校准规范 Calibration Specification for Cotton Lap Evenness Measuring Machine
JJF（纺织）003—2016 代替JJF（纺织)003—2006
归口单位：纺织计量技术委员会主要起草单位：常州市华纺纺织仪器有限公司
常州市计量测试技术研究所
参加起草单位：南通三思机电科技有限公司
常熟市计量测试所莱州市电子仪器有限公司张家港市信裕纺织品有限公司福建省纤维检验局苏州方圆仪器设备校准检测服务有限公司
本规范委托纺织计量技术委员会负责解释 JJF（纺织）003—2016
本规范主要起草人：
孙伟平（常州市华纺纺织仪器有限公司）何建新（常州市计量测试技术研究所）
参加起草人：
杨惠新(南通三思机电科技有限公司）龚阶 (常熟市计量测试所) 邱学明（莱州市电子仪器有限公司）邓力生（福建省纤维检验局）钱丹 (张家港市信裕纺织品有限公司) 陈瑜辉（苏州方圆仪器设备校准检测服务有限公司）吴清斌（常州市华纺纺织仪器有限公司） JJF（纺织）003—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (3) (3) (4) (5) (6) (7 )
范围· 2 引用文件· 3 术语· 4 概述· 5 计量特性 6 校准条件· 7 校准项目和校准方法 8 校准结果表达.· 9 复校时间间隔附录A 校准证书内容附录B 校准证书内页格式附录 C 校准记录格式附录D 不确定度的评定
1
I JJF(纺织)003—2016
引言
本规范代替JJF（纺织）003一2006《Y201A型棉卷均匀度机校准规范》。与 JJF（纺织）0032006相比，主要变化如下：
修改了题目；增加了引言；范围中增加了“首次使用”；将“检定”修改为“校准”； -增加了第2章引用文件；
-
-
增加了第3章术语；对校准方法进行了补充和修改（见7.3条）；增加了附录A、附录B、附录C和附录D。
本规范的历次版本发布情况为：
JJF（纺织）003—2006； -JJF-03-85。
II JJF（纺织）003—2016
棉卷均匀度机校准规范
1范围
本规范适用于新制造、首次使用、使用中和修理后的棉卷均匀度机（以下简称均匀度机）的校准，其他类似设备可参照执行
2引用文件
本规范引用了下列文件： JG14—1997《非自行指示秤》 JJG539—1997《数字指示秤》 JJF1059.1—2012《测量不确定度评定与表示》 凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语
棉卷均匀度cottonlapevenness 棉卷纵向每米长度片段的重量不匀率。
4概述
均匀度机由测长滚筒和棉卷秤组成，用于测定棉卷纵向每米长度片段的重量，为减小棉卷不匀，稳定成纱质量提供数据。
5计量特性
5.1外观及基本状态要求 5.1.1均匀度机应装有铭牌，铭牌上须标明型号、制造厂、产品编号和出厂年月； 5.1.2棉卷秤的铭牌上应标明产品名称、最大秤量、最小读数和出厂年月； 5.1.3均匀度机各机械传动部分应转动灵活，无异声，运转时机身无显著震动，各轧辊转动平稳，棉卷滚筒与轧辊之间压力均匀，不得有忽停忽转现象； 5.1.4均匀度机取样、自停功能应准确可靠，每米棉卷的切断机构动作无误，离合作用正确有效。 5.2电气安全性
均匀度机各电气部分应安全可靠，电源线与金属机壳间绝缘电阻应≥5MQ，接地线与金属机壳之间接地电阻≤1Q2。 5.3计量性能要求 5.3.1滚筒周长：（1000±10）mm。 5.3.2滚筒平均线速度：（2460士120）mm/min。
1 JJF(纺织)003—2016
5.3.3棉卷秤 5.3.3.1最大秤量：≥700g； 5.3.3.2分度值：≤5g 5.3.3.3示值误差：±5g； 5.3.3.4重复性误差：≤5g； 5.3.3.5偏载误差：±5g。 6校准条件 6.1环境条件
a）温度：（20士10）℃； b）湿度：≤85%RH； c）电源：AC380V（1士10%），频率50Hz； d）其他条件：均匀度机应安装在水平地基上，周围环境清洁，无明显振动，无强
电磁场干扰，无腐蚀性介质作用。 6.2校准标准器及其他检具
本规范使用的校准标准器及其他检具见表1。
表1标准器及检具
序号 1 2 3 4 5 6 7
名称磁码钢直尺磷酸纸张力夹兆欧表万用表秒表
量程规格
准确度等级 M,等级
100 g、200 g、200 g、500 g
1000mm 1400mmX50mm
MPE：±0.2mm
-
50 cN
±1 cN 10级 ±0.01% MPE±0.1 s
(0~500)MQ，500V
(0~100)α 0.1 s~1 h
1 校准项目和校准方法 7.12 外观及基本状态
对均匀度机进行外观，功能检查，其结果应符合5.1的要求 7.2电气安全性
用兆欧表测量绝缘电阻，用万用表测量接地电阻，结果应符合5.2的要求。 7.3计量性能 7.3.1滚筒周长
将磷酸纸的一端用透明胶带贴在滚筒棉卷进人方向的表面，另一端挂上张力夹保持一定的张力。启动均匀度机进行取样，滚筒带动磷酸纸使其包覆在滚筒表面上，待滚筒旋转一周自停后在磷酸纸的重合处用笔划一条与滚筒平行的线，取下磷酸纸后用钢直尺 2 JJF（纺织)003—2016
量取二线之间的距离。在滚筒的左、中、右三个不同位置重复测量三次，以三次测量结果的平均值作为滚筒周长，其结果应符合5.3.1的要求。 7.3.2滚筒平均线速度
启动均匀度机的同时用秒表计时，待滚筒滚动一周自停后读取所需时间，按公式（1）计算滚筒平均线速度。重复测量三次，以三次测量结果的平均值作为滚筒平均线速度，其结果应符合5.3.2的要求。
(1)
U=L/t
式中： u一平均线速度，mm/min; L—滚筒周长，mm; t—滚动时间，min。
7.3.3棉卷秤
选择100g、200g、300g、500g、700g五个点进行校准，依次加卸载各一次（加卸码时应分别逐渐地递增或递减），各点棉卷秤示值与相应码标称值之差即为该棉卷秤示值误差。500g点重复测量三次，三次棉卷秤示值的极差即为重复性误差。200g 点在承载器四个角上各测量一次，四次棉卷秤示值与码标称值之差的最大值即为偏载误差。以上结果均应符合5.3.3的要求。
8校准结果表达
经校准的均匀度机出具校准证书，校准证书内容见附录A。
9复校时间间隔
均匀度机的复校时间间隔由送校单位根据实际使用情况确定，建议最长复校时间间隔不超过1年。
3 JJF 纺织)
