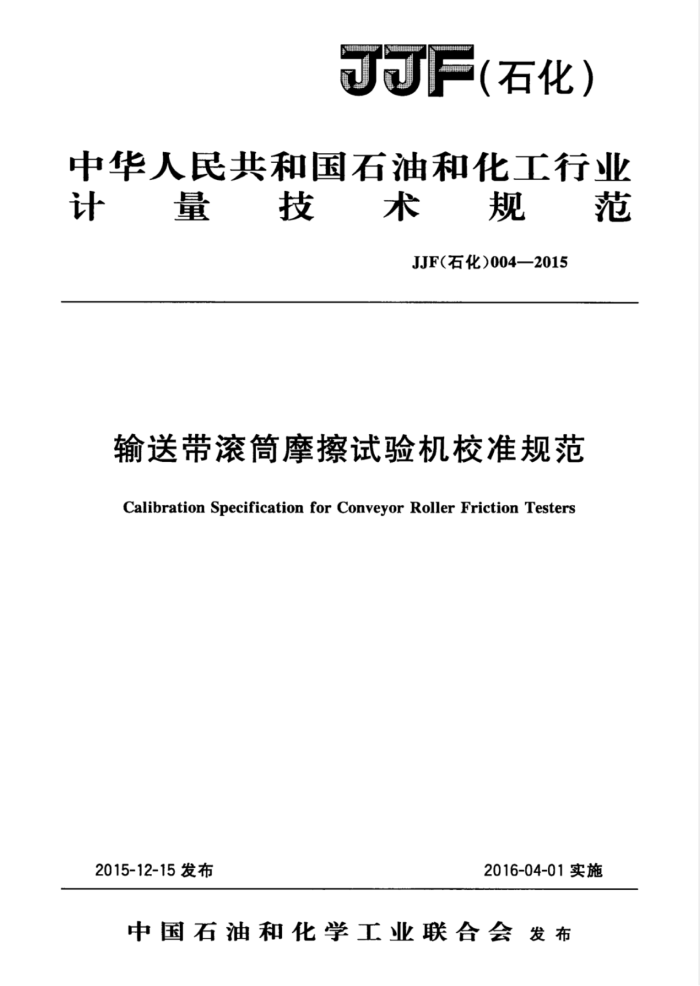

J丁尸(石化)
中华人民共和国石油和化工行业计量技术规范
JJF(石化）004—2015
输送带滚筒摩擦试验机校准规范
Calibration Specification for Conveyor Roller Friction Testers
2015-12-15发布
2016-04-01实施
中国石油和化学工业联合会发布 JJF（石化）004—2015
输送带滚筒摩擦试验机
校准规范 Calibration Specification for ConveyorRollerFriction Testers
JJF（石化）004—2015
归口单位：全国石油和化工行业计量技术委员会主要起草单位：青岛双凌科技设备有限公司
青岛中化新材料实验室
参加起草单位：青岛中化新材料实验室检测技术有限公司
浙江三维橡胶制品股份有限公司
江苏明珠试验机械有限公司青岛市计量技术研究院
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）004—2015
本规范主要起草人：
郭仕令（青岛双凌科技设备有限公司）李健 (青岛中化新材料实验室）孙涛 (青岛中化新村料实验室)
参加起草人：
张倩（青岛中化新材料实验室检测技术有限公司）张国方（浙江三维橡胶制品股份有限公司）王玲玉（江苏明珠试验机械有限公司）梁亮（青岛市计量技术研究院） JJF（石化）004—2015
目 录
引言 1 范围 2引用文件 3术语· 3.1吹风空气流速. 3.2 施加拉力· 3.3 滚筒温度. 4 概述· 5 计量特性· 6 校准条件 6.1 环境条件 6.2 测量标准及其他设备 7 校准项目和校准方法· 7. 1 校准项目 7. 2 校准方法 8 校准结果 8.1 校准记录 8. 2 校准证书 8. 3 不确定度 9复校时间间隔· 附录A 输送带滚筒摩擦试验机校准记录格式附录B 输送带滚筒摩擦试验机校准证书内页格式附录 C 施加拉力测量结果不确定度评定（示例）
(Ⅱ) (1) (1) .(1) (1) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (4)
·
..
·
(4) (4) (4) (4) (5) (6) (7)
I JJF（石化）004—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T7986一2013《输送带滚筒摩擦试验》、HG/T2648--2011 《输送带滚筒摩擦试验机技术条件》和MT914一2008《煤矿用织物整芯阻燃输送带》 编制而成。
本规范为首次发布。
I JJF（石化）004—2015
输送带滚筒摩擦试验机校准规范
1范围
本规范适用于输送带滚筒摩擦试验机（以下简称摩擦机）的校准。
2引用文件
本规范引用了下列文件： JJF1071--2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1吹风空气流速blowingairflowvelocity
在摩擦机装有试样的情况下距滚筒表面200mm处且与风管水平，吹出的空气流速。 3.2施加拉力applyingtension
试验中将试样以180°包角包敷于滚筒上，并使试样承受一定的拉力。
3.3滚筒温度drumtemperature
摩擦试验中滚筒表面的温度。
4概述
摩擦机主要应用于测定输送带停转而驱动装置继续运转时，输送带与传动滚筒发生
摩擦以致局部生热程度的仪器。通过将输送带试样以180°包角包敷滚筒，两端固定在上、下夹持器上，并使试样承受规定的拉力，在规定的转速下测定并记录滚筒简表面的最高温度。摩擦机由滚筒、施加拉力装置、滚简温度记录装置、吹风装置等主要部分组成（见图1)。
1 JJF（石化）004—2015
10
9
图1滚简摩擦试验机示意图
1一上夹持器与调节装置；2一试样；3一风筒；4一滚筒；5一机架；6-吹风装置；
7—滚简温度记录装置；8-引电器；9-传动装置；10施加拉力装置
5计量特性
具体计量特性见表1。
表1摩擦机计量特性一览表项目
序号 1
技术要求 2.0±0.1 343.0±3.4 686.0±7.0 1029.0±10.3 1372.0±14.0 1715.0±17.0 测量值土2%
吹风空气流速／（m/s）
施加拉力／N
2
滚筒温度／℃
3
6校准条件 6.1环境条件 6.1.1温度条件
环境温度：（5～30）℃。 6.1.2湿度条件
相对湿度：不大于75%。
2
