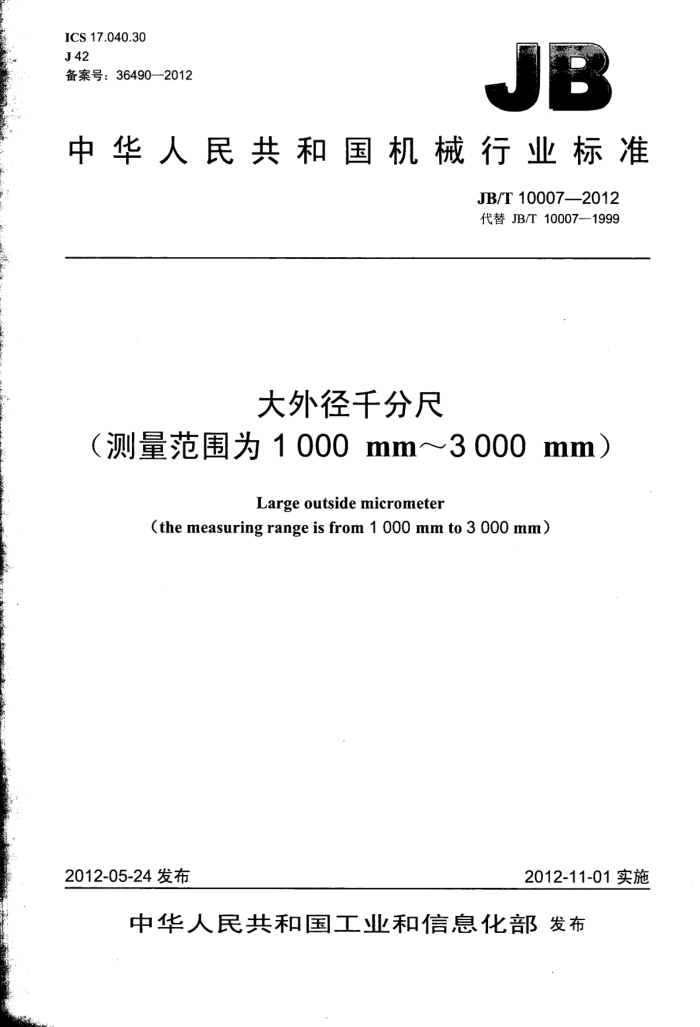

ICS 17.040.30 J42 备案号：36490—2012
JB
中华人民共和国机械行业标准
JB/T100072012 代替JB/T10007--1999
大外径千分尺
（测量范围为 1000 mm～3000 mm）
Large outside micrometer
(the measuring range is from 1 000 mm to 3 000 mm)
2012-11-01实施
2012-05-24发布
中华人民共和国工业和信息化部发布 中华 人民共 和国
机械行业标准大外径千分尺
（测量范围为1000mm~3000mm）
JB/T10007—2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·27千字 2012年12月第1版第1次印刷
定价：18.00元
*
书号：15111·10587 网址：http：//www.cmpbook.com 编辑部电话： (010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10007—2012
目 次
前言 1 范围 2 规范性引用文件， 3 术语和定义
型式与基本参数 4.1 型式... 4.2 基本参数， 5 要求 5.1 外观 5.2 相互作用. 5.3 材料 5.4 标尺标记 5.5 尺架 5.6 测量力和测量力变化， 5.7 测微头.. 5.8 指示表... 5.9 测量面. 5.10 最大允许误差 5.11 校对量杆 6检查条件， 6.1 平衡时间， 6.2 温度允许偏差 6.3 检查方位 7检查方法.
4
7.1 外观. 7.2 相互作用 7.3 尺架刚性的检查. 7.4 测量力和测量力变化 .7.5 测微头的示值误差 7.6 指示表、 7.7 测量面... .7.8 示值误差.. 7.9 校对量杆 8标志与包装. 附录A（资料性附录）校对量杆的尺寸偏差附录B（规范性附录）测微螺杆轴向窜动和径向间隙的检查方法图1可调测砧大外径千分尺图2 带表大外径千分尺
7
A
10 10 2
I JB/T100072012
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T10007—1999《大外径千分尺（测量范围为1000～3000mm）》，与JB/T10007—1999
相比主要技术变化如下：
增加了大外径千分尺测微螺杆的螺距范围规格（本版的第1章，1999年版的第1章）；重新定义了大外径于分尺的有关术语和定义（本版的第3章，1999年版的第3章）： -增加了大外径千分尺的测量端直径规格（本版的4.2.1，1999年版的4.4)；增加了对测砧及测微螺杆（或测微头）伸出尺架（或相应的固定导向件）的长度要求（本版的 4.2.2); 修改了对大外径千分尺测量范围的规定（本版的4.2.4，1999年版的4.1、4.2)；增加了对锁紧装置的作用性能要求（本版的5.2.2)；修改了带表大外径千分尺对指示表的预压缩量的要求，将定量要求改为定性要求（本版的5.2.4， 1999年版的5.16.3)； -增加了对带表大外径千分尺工作时活动测砧的伸缩行程范围的要求（本版的5.2.5)；增加了对尺架、测微螺杆、测砧的材料要求，并引用GB/T1216一2004的相关要求（本版的5.3）；增加并调整了对标尺的要求，并引用GB/T1216一2004的相关要求（本版的5.4)；增加了对尺架上设置吊装孔（槽）的要求（本版的5.5.2）：增加了对带表大外径千分尺活动测砧的测量力及测量力变化的要求（本版的5.6.2)； -用“最大允许误差”术语代替“示值误差”术语对示值指标做出规定（本版的5.7、5.10，1999 年版的5.11、5.12)； -增加了对带表大外径千分尺指示表的表盘标尺标数的要求（本版的5.8.2)；删除了对指示表测量杆轴线应与测砧移动方向--致的要求（1999年版的5.16.5）；增加了对带表大外径千分尺测砧部件的回程误差要求（本版的5.8.3）；修改了测量面表面粗糙度的要求（本版的5.9.2，1999年版的5.8)；修改了测量面的硬度要求（本版的5.9.3，1999年版的5.7)；修改了对两测量面的偏位要求（本版的5.9.4，1999年版的5.3、A7)；修改了对测量面的平面度要求（本版的5.9.5，1999年版的5.10)；修改并调整了对测量面平行度的要求，并给出了计算公式（本版的5.9.6，1999年版的5.12）；修改并调整了对大外径千分尺最大允许误差的要求，并给出了计算公式（本版的5.10，1999年版的5.12）；修改了对校对量杆尺寸偏差的要求（本版的5.11.2，1999年版的5.13）；修改了对校对量杆测量面及表面粗糙度的要求（本版的5.11.3，1999年版的5.15）；增加了检查条件章节，并对大外径千分尺主要技术指标的检查方位提出了统一要求（本版的第 6章); 删除了1999年版标准的附录A，并将其内容经修改后并入本版标准的相关章节（本版的第7章， 1999年版的附录A）。
本标准由中国机械工业联合会提出。 本标准由全国量具量仪标准化技术委员会（SAC/TC132）归口。 本标准负责起草单位：桂林量具刃具有限责任公司。
ⅡI JB/T10007--2012
本标准参加起草单位：哈尔滨量具刃具集团有限责任公司、苏州麦克龙测量技术有限公司、桂林广陆数字测控股份有限公司、广西壮族自治区计量检测研究院。
本标准主要起草人：赵伟荣、李小军、武英、黄晓宾、董中新、蔡旭平。 本标准所代替标准的历次版本发布情况为：
ZBJ420041987; -JB/T100071999。
IⅢI JB/T10007—2012
大外径于分尺（测量范围为1000mm～3000mm）
范围
本标准规定了大外径千分尺的术语和定义、型式与基本参数、要求、检查条件、检查方法、标志与包装等。
本标准适用于分度值为0.01mm，测微螺杆螺距为0.5mm、1mm或其他规格大螺距，量程为 25mm、50mm，测量范围为1000mm~3000mm的大规格外径千分尺（简称“大外径千分尺"）。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1216-2004外径千分尺 GB/T1219—2008指示表 GB/T1800.2一2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴
极限偏差表
GB/T17163-2008几何量测量器具术语基本术语 GB/T17164一2008几何量测量器具术语产品术语
3术语和定义
GB/T17163和GB/T17164界定的以及下列术语和定义适用于本文件。
3.1
大外径千分尺largeoutsidemicrometer 利用螺旋副原理，对尺架上两测量面间分隔的距离通过微分筒标尺或微分筒标尺与指示表共同进行
读数的外尺寸测量器具；其分度值为0.01mm，测量范围下限等于或大于1000mm。
注1：测砧为可调式的大外径千分尺，又称可调测砧大外径千分尺。 注2：测砧为带表式的大外径千分尺，又称带表大外径千分尺。 注3：可调测砧大外径千分尺和带表大外径千分尺，统称“大外径千分尺”。
3.2
测微头移动最大允许误差maximumpermissiblemovingerrorofmicrometerhead 忽略了测砧和尺架的影响，仅针对测微头在量程范围内，规定的误差极限值。 注1：改写GB/T1216-2004中定义3.4。 注2：此误差包括测微螺杆、调节螺母及微分标尺引入的误差。
3.3
最大允许误差（MPE）maximumpermissibleerror（MPE）由技术规范、规则所规定的误差极限值。 ［GB/T17163—2008，定义4.21]
3.4
浮动零位floatingzero 在测量范围内任意位置设定的零位。 JB/T100072012
4型式与基本参数 4.1型式 4.1.1大外径千分尺按其测砧的结构型式分为测砧可调式和测砧带表式，其结构如图1、图2所示。图示仅供图解说明，不表示详细结构。
鹰
说明：
可调测砧；5 -隔热套：6- 一校对量杆；
一紧固螺母：2 可换标准套：3 尺架；测微螺杆：8 锁紧装置：9 固定套管；10 微分筒：11- 测力装置（可选）；12- 隔热装置。
图1 可调测砧大外径千分尺
说明：
-指示表；2 防护表罩：3- 一尺架；4 测砧导套：5 活动测砖；6 隔热套；7- 校对量杆；一测微螺杆：9- 锁紧装置：10 固定套管：11- 微分筒：12 测力装置（可选）：13- 一隔热装置。
图2带表大外径千分尺
2 JB/T10007—2012
4.1.2大外径千分尺固定套管的标尺标数，除有特别要求的之外，应按表1的规定刻写。
表1
单位为毫米
测微头的量程
标尺标数的刻写 0，5，10,15，20，25 0，10，20，30，40，50
25 50
4.1.3大外径千分尺应具有隔热装置及紧固测微螺杆的锁紧装置。根据需要可选配测力装置或不配测力装置。 4.1.4大外径千分尺应附有调整零位的工具。 4.1.5带表大外径千分尺的指示表宜有防护表罩。 4.2基本参数 4.2.1大外径千分尺测微螺杆和测砧的测量端直径宜为8mm和10mm。 4.2.2大外径千分尺在测量范围上极限位置时，其测砧及测微螺杆（或测微头）伸出尺架（或相应的固定导向件）的长度不应小于3.5mm。 4.2.3大外径千分尺的量程应为25mm和50mm。测微螺杆的螺距宜为0.5mm和1mm。 4.2.4根据结构的不同，大外径千分尺的测量范围宜按100mm、200mm和500mm进行分档，其测量范围的分档参见表2。
单位为毫米
表2 测量范围
结构型式
1000～1100，1100~1200，1000～1200，1200~1300，1300～1400，1200~1400，1400~
测砧为可调式 1500,1500~1600,1400~1600,1600~1700,170018001600~1800,1800~1900,1900
2000，1800～2000，2000～2200，2200~2400，2400～2600，2600～2800，2800～3000
测砖带表式 1000~1500，1500~2000，2000~2500，2500~3000 5要求 5.1外观 5.1.1大外径千分尺不应有影响使用性能的锈蚀、碰伤、划痕、裂纹等缺陷。 5.1.2大外径千分尺表面的镀层、涂层不应有脱落和影响外观的色泽不均等缺陷。 5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。 5.2相互作用 5.2.1大外径千分尺测微螺杆的移动应平稳、灵活，在其整个行程范围内不应有卡滞现象，其轴向窜动量和径向间隙量均不应大于0.015mm。 5.2.2锁紧装置应能将测微螺杆在其测量范围内任意位置可靠紧固，松开锁紧装置后测微螺杆应能灵活移动。 5.2.3带表大外径千分尺的指示表应装夹牢固、可靠。 5.2.4带表大外径千分尺的指示表应与活动测可靠接触，并应有一定的预压缩量。压缩活动测砧不应有空行程，且指示表的移动应平稳、灵活，不应有卡滞或松动现象。 5.2.5带表大外径千分尺工作时，活动测砧的伸缩行程应保证指示表的指示范围为土1.5mm。 5.3材料
按GB/T1216—2004中5.2的规定。
?
