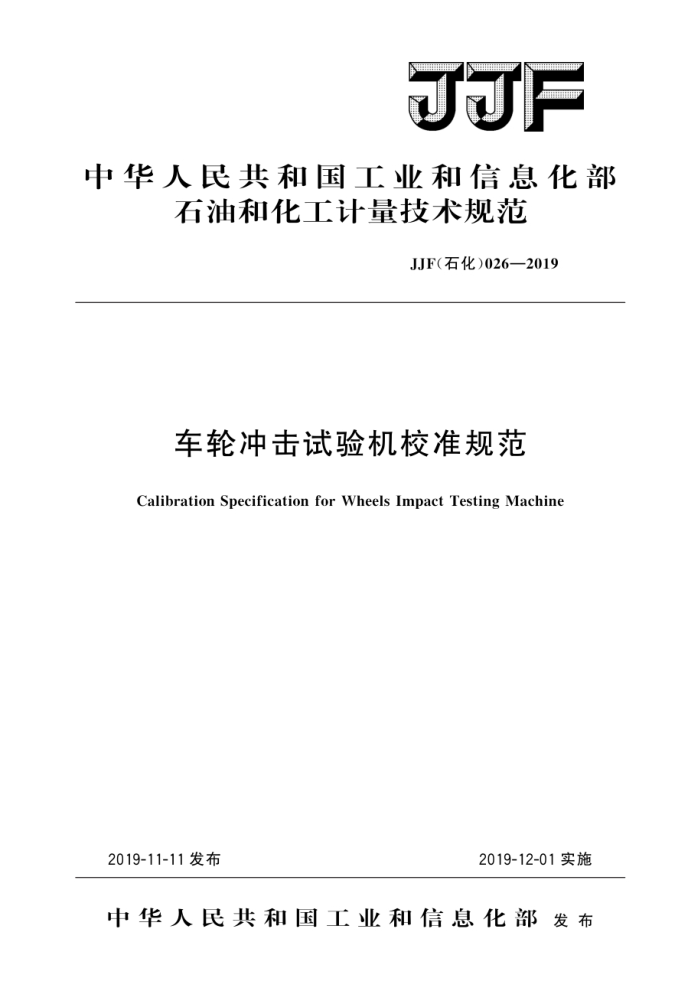

车轮冲击试验机校准规范
Calibration Specification for Wheels Impact Testing Machine
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（石化）026—2019
车轮冲击试验机校准规范
JJF（石化）026—2019
Calibration Specification for Wheels ImpactTestingMachine
归口单位：中国石油和化学工业联合会
主要起草单位：北京橡胶工业研究设计院有限公司
中策橡胶集团有限公司
参加起草单位：北京橡院橡胶轮胎检测技术服务有限公司
中信戴卡股份有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）026—2019
本规范主要起草人：
马丹（北京橡胶工业研究设计院有限公司）周奎武（北京橡胶工业研究设计院有限公司）王希光（北京橡胶工业研究设计院有限公司）林忠明（中策橡胶集团有限公司）
参加起草人：
李红伟（北京橡院橡胶轮胎检测技术服务有限公司）闫国强（北京橡胶工业研究设计院有限公司）唐德彬（中信戴卡股份有限公司） JJF（石化）026—2019
目 录
引言 1 范围 2 引用文件 3术语 3.1冲锤质量· N
(I) (1) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) ( 7 )
概述·· 5 计量特性. 6 校准条件. 6.1环境条件 6.2 测量标准及其他设备
校准项目和校准方法 7. 1 校准项目 7. 2 校准方法 8校准结果· 8.1 校准记录· 8.2 校准证书 8.3 不确定度·
复校时间间隔.
9
附录A车轮冲击试验机校准记录格式附录B车轮冲击试验机校准结果格式附录C 冲锤质量测量结果不确定度评定示例 JJF（石化）026—2019
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用计量术语及定义》等基础性系列规范进行编制。
本规范主要参考GB/T15704一2012《道路车辆 轻合金车轮 冲击试验方法》 制定。
本规范为首次发布。
II JJF（石化）026—2019
车轮冲击试验机校准规范
1范围
本规范适用于满足GB/T15704一2012规定的车轮冲击试验机的校准。
2 引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则 GB/T15704一2012道路车辆轻合金车轮 冲击试验方法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语和定义适用于本规范。
3.1冲锤质量strikermass
冲锤是为保证受试车轮获得规定的负荷所加载的质量，其由锤头和质量块组合而
成，锤头具有一定初始质量，还可通过质量块的增减调解冲锤质量总成
4概述
车轮冲击试验机（以下简称试验机）用于检测车轮轴向（横向）撞击路缘的性能。 试验机工作原理为：将车轮和轮胎总成安装在车轮轴线与铅直方向成规定角度的连接件上，冲锤在轮胎的上方，并与轮缘重叠（25土1）mm，提升冲锤到轮缘最高点上方（230土2）mm的高度，然后释放冲锤，进行冲击试验。试验机主要由主机框架、释放机构、冲锤、车轮中心连接件、控制系统等组成，结构示意图见图1。
1 JJF（石化）026—2019
fn
d
H
13
5
6-
图1 试验机结构示意图
1一主机框架；2一释放机构；3一冲锤质量块；4一冲锤锤头；
5一车轮中心连接件；6一钢梁；7一垫块
5 计量特性
具体计量特性见表1。
表1试验机计量特性一览表项目冲锤质量
序号 1 注：以上指标不用于合格性判定，仅供参考。
技术要求 MPE：±2%
6 校准条件 6.1环境条件 6.1.1温度条件
环境温度：（10～38）℃。 6.1.2湿度条件
相对湿度：不大于85%。 6.2 测量标准及其他设备
测量标准及其他设备见表2。
表2 校准项目和测量标准
序号 1
校准项目冲锤质量
测量标准名称及技术要求
称重传感器：测量范围为（30～3000）kg： 准确度等级为C2级
2
