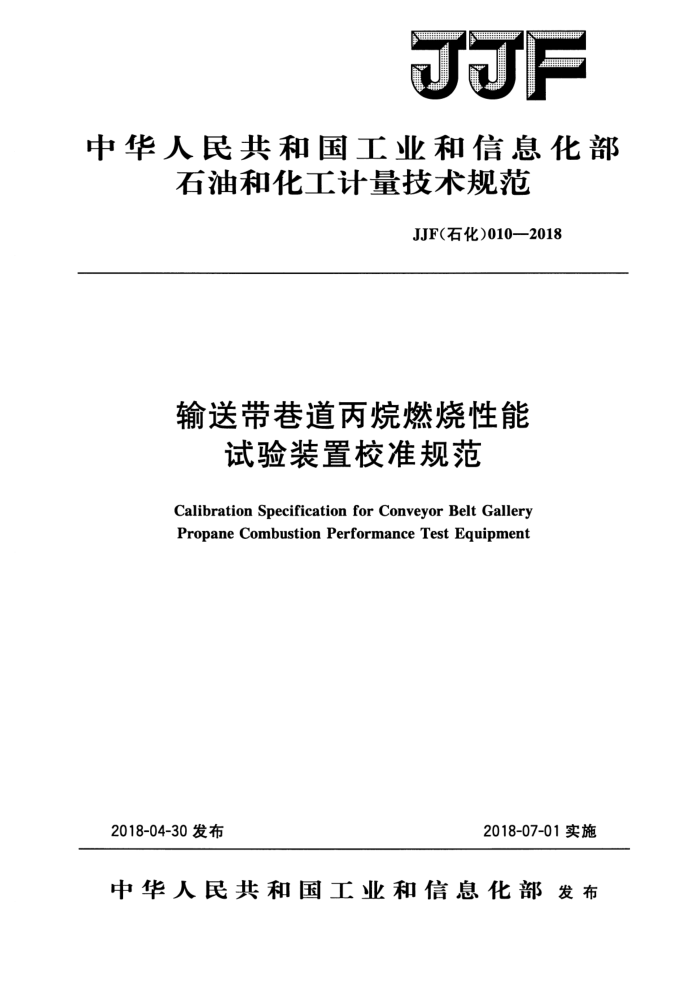

JJF
中华人民共和国工业和信息化部
石油和化工计量技术规范
JJF（石化）010—2018
输送带巷道丙烷燃烧性能
试验装置校准规范
Calibration Specification forConveyor Belt Gallery Propane Combustion Performance Test Equipment
2018-04-30发布
2018-07-01实施
中华人民共和国工业和信息化部发布 JJF（石化）010—2018
输送带巷道丙烷燃烧性能
试验装置校准规范
JJF(石化）010—2018
Calibration Specification for Conveyor Belt GalleryPropane CombustionPerformance
Test Equipment
归口单位：中国石油和化学工业联合会主要起草单位：浙江三维橡胶制品股份有限公司
青岛中化新材料实验室青岛双凌科技设备有限公司
参加起草单位：江苏明珠试验机械有限公司
青岛中化新材料实验室检测技术有限公司青岛市计量技术研究院
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）010—2018
本规范主要起草人：
张国方（浙江三维橡胶制品股份有限公司）
李健（青岛中化新材料实验室）郭仕令（青岛双凌科技设备有限公司）
参加起草人：
王玲玉（江苏明珠试验机械有限公司）陈红卫（青岛中化新材料实验室检测技术有限公司）昊康（青岛中化新材料实验室检测技术有限公司）于旭光（青岛市计量技术研究院） JJF（石化）010—2018
目 录
引言
(I) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (4) (4) (4) (4) (4) (5) (6) (7) (10)
范围· 2引用文件 3概述…· 4计量特性· 5校准条件… 5.1环境条件。 5.2测量标准及其他设备 6校准项目和校准方法 6.1校准项目 6.2校准方法… 7校准结果 7.1校准记录. 7.2校准证书… 7.3不确定度· 8复校时间间隔· 附录A输送带巷道丙烷燃烧性能试验装置校准记录格式附录B输送带巷道丙烷燃烧性能试验装置校准结果格式附录C巷道内测温点温度校准结果不确定度评定示例附录D 燃烧时间示值误差测量结果不确定度评定示例
1
..
.
I JJF（石化）010—2018
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001—2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T21352一2008《矿井用钢丝绳芯阻燃输送带》、MT914一 2008《煤矿用织物整芯阻燃输送带》编制而成。
本规范为首次发布。 JJF（石化)010—2018
输送带巷道丙烷燃烧性能
试验装置校准规范
1范围
本规范适用于输送带巷道丙烷燃烧性能试验装置的校准。
2引用文件
本规范引用了下列文件： JJF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
输送带巷道丙烷燃烧性能试验装置（以下简称燃烧试验装置）是通过对输送带试样进行燃烧来判定其阻燃性能的试验装置。将规定尺寸的试样放置在试样支架上，试样支架安放于巷道腔室中间的位置，在试样支架下方的规定位置上放置丙烷燃烧器。通过调节丙烷气的流量，控制其在规定的燃烧时间内消耗规定质量的丙烷气，当达到规定的燃烧时间时立即停止供气，待样品上火焰自动熄灭后，通过测量试样燃烧后的剩余长度及巷道内温度的升高来判断该试样的燃烧性能。试验装置主要由巷道、试样支架、丙烷燃烧器、温度测量装置、丙烷气称量和调节装置、计时器及风速仪等组成，示意图见图1、图2。
单位为毫米
8
A-A旋转 35L8
图1燃烧试验装置示意图
1一排气控制阀；2一直径150mm排气管；3一排气罩；4一风速仪的探头位置；
5一巷道试验腔室；6一排气控制阀；7一直径300mm排气管；8一热电偶安装位置（测温点）
1 JJF(石化）010—2018
单位为毫米
5
2
3
O1S
5
15
510
图2燃烧试验装置巷道主视图
1一风速仪的探头位置；2一输送带试样；3一试验支架；4一丙烷燃烧器；
5一试样残承接盘，由1.5mm厚的不锈钢板制造
4计量特性
具体计量特性见表1。
表1燃烧试验装置计量特性一览表
序号 1 2
项目
技术要求 MPE：±2 MPE：±1
巷道内测温点温度/℃
燃烧时间/s
5 校准条件
5.1环境条件 5.1.1温度条件
环境温度：（5～30）℃。 5.1.2湿度条件
相对湿度：不大于100%。 5.2测量标准及其他设备
测量标准及其他设备见表2。
表2燃烧试验装置校准项目及校准设备
序号 1 2 2
校准项目巷道内测温点温度
设备名称及计量特性
测温仪：测量范围（0～200）℃，±0.5℃ 电子秒表：测量范围（0～3600）S，分辨力0.02s
燃烧时间 JJF（石化）010—2018
6校准项目和校准方法
6.1校准项目
燃烧试验装置校准项目见表2。 6.2校准方法 6.2.1校准前检查 6.2.1.1仪器和设备
游标卡尺：测量范围为（0~250）mm，分度值为0.02mm。 倾角仪：测量范围为（0～45），分度值为0.02°。 钢直尺或钢卷尺：测量范围为（0～2000）mm，分度值为1mm。 风速仪：测量范围为（0～30）m/s，分辨力为0.01m/s。 上述所有仪器和设备应通过检定或校准符合要求。
6.2.1.2外观检查
目测检查燃烧试验装置外观，设备维护良好，能正常运行。
6.2.1.3称量装置检查
丙烷气消耗量用称量装置应通过检定或校准符合要求。
单位为毫米
2 3
4
3o
5
R 力
10
125
1
8
5
9.
8
018
72
70
92
70
图3丙烷燃烧器的装配图
1一丝堵；2—变径三通管；3一外螺纹管接头；4—90°弯管接头；5一插口；6—燃烧器喷射头； 7一变径管接头；8一DN15钢管；9—等径三通管接头；10一支架（焊接在件2和件4下面）
6.2.1.4燃烧喷射头检查
燃烧喷射头的数量为6个，喷射头排布符合图3丙烷燃烧器的装配图的规定［喷射头之间的距离为（70士5）mm，两排喷射头向内倾斜45°士0.5°。 6.2.1.5巷道及试验支架尺寸检查
巷道尺寸应符合：长（1676士5）mm、宽（460士5）mm、高（460士5）mm的要求。试验支架尺寸应符合：长（1500士5）mm、宽（220士5）mm、高（160士5）mm 的Φ10mm钢条框架结构要求。
3
