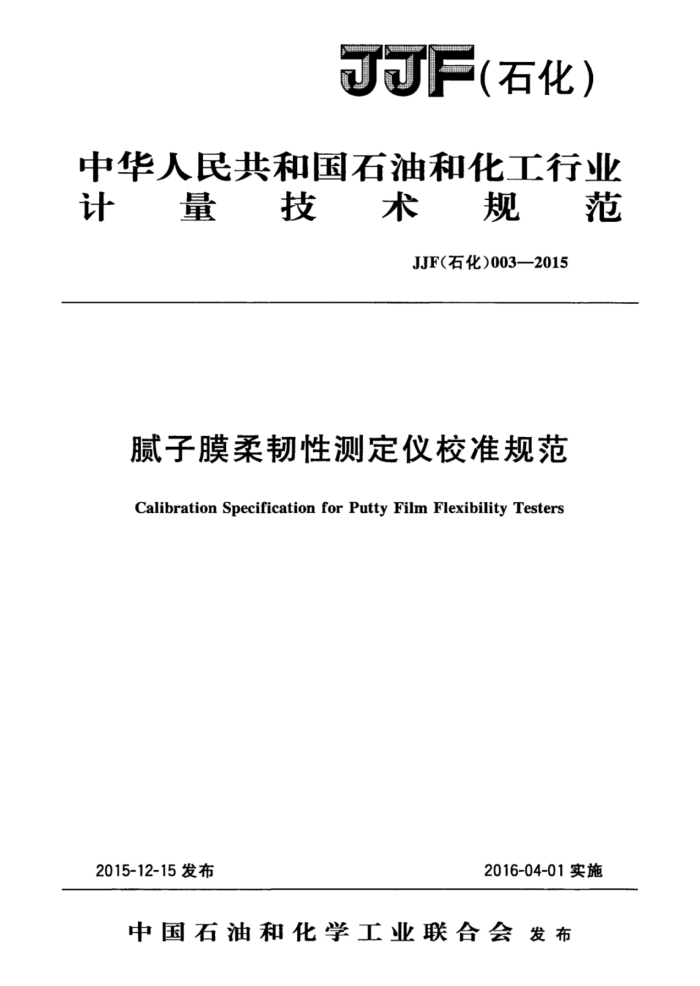

JJF(石化)
中华人民共和国石油和化工行业计量技术规范
JJF(石化）003—2015
腻子膜柔韧性测定仪校准规范
Calibration Specification forPuttyFilm FlexibilityTesters
2015-12-15发布
2016-04-01实施
中国石油和化学工业联合会发布 JJF（石化）0032015
腻子膜柔韧性测定仪校准规范
JJF（石化）003—2015
Calibration Specification for Putty Film Flexibility Testers
归口单位：全国石油和化工行业计量技术委员会
主要起草单位：广州合成材料研究院有限公司
参加起草单位：广州市盛华实业有限公司
本规范委托全国石油和化工行业计量技术委员会负责解释 JJF（石化）003—2015
本规范主要起草人：
李欣（广州合成材料研究院有限公司）文璟（广州合成材料研究院有限公司）张丽珍（广州合成材料研究院有限公司）
参加起草人：
曾玉灵（广州市盛华实业有限公司）曾培根 （广州市盛华实业有限公司） JJF（石化）003—2015
目 录
引言 1 范围 2 引用文件 3
(I) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (3) (4) (5) (6) (7 )
概述 .... 4 计量特性 5 校准条件 5.1环境条件 . 5.2测量标准及其他设备 62 校准项目和校准方法 6.1校准项目 6.2校准方法 7 校准结果 7.1校准记录 7.2校准证书… 7.3 不确定度 8复校时间间隔附录A 腻子膜柔韧性测定仪校准记录格式附录B 腻子膜柔韧性测定仪校准证书内页格式附录C 模型板半径尺寸测量结果不确定度评定（示例）
·
-
-
.
.
.
I JJF（石化）003—2015
引言
本规范依据JJF1071一2010《国家计量校准规范编写规则》、JJF1001一2011《通用
计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》等基础性系列规范进行制定。
本规范主要参考GB/T1748--1979《腻子膜柔韧性测定法》编制而成。 本规范为首次发布。
Ⅱ JJF（石化）003—2015
腻子膜柔韧性测定仪校准规范
1 范围
本规范适用于各类腻子膜柔韧性测定仪的校准。
2 引用文件
本规范引用了下列文件： JJF1071-2010国家计量校准规范编写规则 GB/T1748一1979腻子膜柔韧性测定法凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
腻子膜柔韧性测定仪是由模型板（固定在钢板座上两个直径分别为50mm和 100mm，宽度为78mm的半圆垫模）、垫模直径一方的偏心固定轴和活动手柄组成的综合性测试仪器（见图1），广泛地应用于各类涂料腻子膜柔韧性的测定。
R25
5
200
Φ12
008
72
128
2
图1腻子膜柔韧性测定仪正视图和侧视图
A JJF（石化）003—2015
腻子膜柔韧性测定仪的使用参照GB/T1748一1979中规定，将涂有腻子膜的样板 [155mm×85mm×（0.20.3）mm］在仪器不同半径的模型板上弯曲，观察腻子涂膜是否产生裂纹或脱落等现象，以弯曲圆弧的最小直径（mm）表示测试结果。 4计量特性
具体计量特性见表1。
表1腻子膜柔韧性测定仪计量特性一览表
序号 1 2
项目模型板半径/mm 模型板宽度/mm
技术要求 25±1和50±2
78±2
5 校准条件 5.1环境条件 5.1.1温度条件
环境温度：（23士2）℃。 5.1.2湿度条件
相对湿度：不大于80%。 5.1.3其他条件
仪器应平稳而牢固地放置在平整和水平的工作台上 5.2测量标准及其他设备
测量标准及其他设备见表2。
表2腻子膜柔韧性测定仪校准项目和校准设备
序号 校准项目
设备名称及计量特性
光学影像测量仪（测量误差<士100μm）
模型板半径 三坐标测量机（测量误差≤士100μm）
其他测量误差≤士0.1mm的计量标准器（如数显半径规等）
模型板宽度 钢直尺：测量范围（0~100）mm；分度值0.5mm
2
6 校准项目和校准方法
6.1# 校准项目
腻子膜柔韧性测定仪的校准项目见表2。 6.2校准方法 6.2.1校准前检查 6.2.1.1外观检查 2
