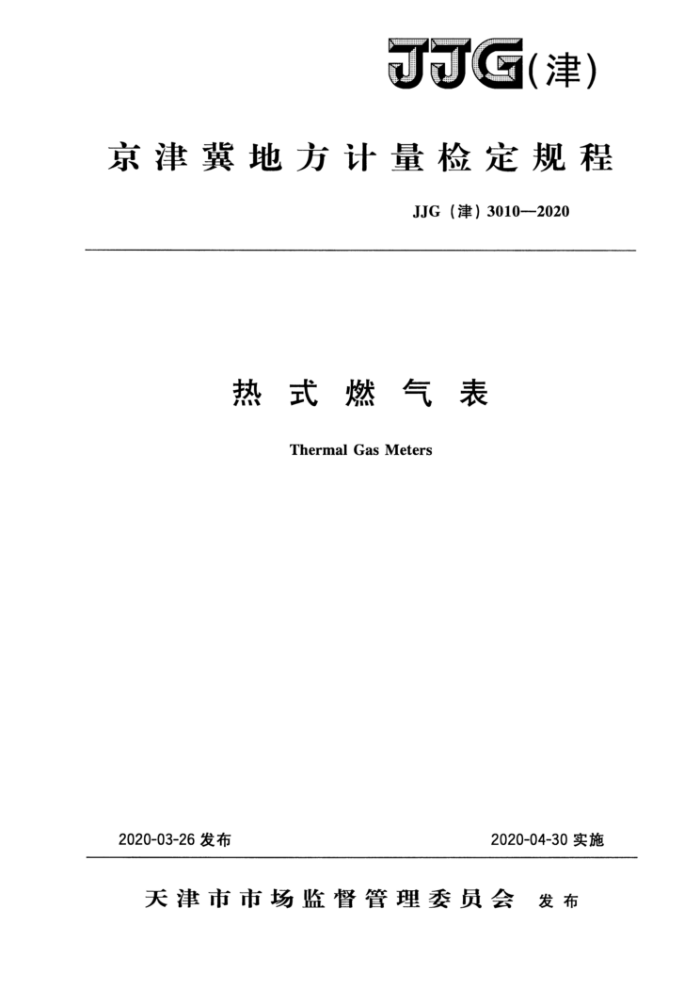

JJG(津)
京津翼地方计量检定规程
JJG（津）3010--2020
热式燃气表
Thermal Gas Meters
2020-03-26发布
2020-04-30实施
天津市市场监督管理委员会发布 JJG（津）3010—2020
热式燃气表检定规程 Verification Regulation of
JJG（津）3010--2020
Thermal Gas Meters
归口单位：天津市市场监督管理委员会主要起草单位：天津市计量监督检测科学研究院
北京市计量检测科学研究院河北省计量监督检测研究院
参加起草单位：金卡智能集团股份有限公司
重庆前卫克罗姆表业有限责任公司天津市裕民燃气表具有限公司上海真兰仪表科技股份有限公司
本规程委托天津市计量监督检测科学研究院负责解释 JJG（津）3010—2020
本规程主要起草人：
施鑫（天津市计量监督检测科学研究院）赵轶（天津市计量监督检测科学研究院）杨有涛（北京市计量检测科学研究院）陈世砚（河北省计量监督检测研究院）
参加起草人：
安海骄（天津市计量监督检测科学研究院）斜伟明（金卡智能集团股份有限公司）张勇（重庆前卫克罗姆表业有限责任公司）张（天津市裕民燃气表具有限公司）任海军（上海真兰仪表科技股份有限公司） JJG（津）3010—2020
目 髪录
引言 1范围· 2 引用文件 3术语和计量单位 3.1术语 3.2计量单位 4概述 4.1原理 4.2结构. 4.3用途 5计量性能要求 6通用技术要求· 6.1 外观与标识· 6.2 指示装置· 6.3 流量范围和零流量· 6.4 密封性。 6.5 压力损失 6.6 提示功能 6.7 附加功能· 6.8 防爆性能· 7计量器具控制· 7.1 检定条件.· 7.2 检定项目 7.3检定方法.. 7.4检定结果的处理 7.5检定周期附录A 附加功能检查附录B 检定证书/检定结果通知书内页信息及格式”
(I) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (4) (4) (5) (5) (5) (5) (5) (6) (6) (6) (7) (10) (10) (11) (12)
..
4
.
I JJG（津）3010--2020
引言
本规程按JJF1002-2010《国家计量检定规程编写规则》的规定编写，依据并参考 JJG577--2012《膜式燃气表》、JJG11322017《热式气体质量流量计》、JJF1001- 2011《通用计量术语及定义》、JJF1004-2004《流量计量名词术语及定义》、 GB/T6968--2019《膜式燃气表》、GB/T20727-2006《封闭管道中流体流量的测量热式质量流量计》、GB/T32201--2015《气体流量计》及JB/T13567—2018《热式质量燃气表》，并结合我国热式燃气表的技术水平和行业现状进行制定。本规程的主要技术指标与上述标准基本等效。
本规程为首次发布。
Ⅱ JG（）30102020
热式燃气表
1范圈
本规程适用于京津翼地区的最大工作压力不超过50kPa，最大流量不超过160m/h 的以热传递法为测量原理的封闭管道用热式燃气表的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG5772012膜式燃气表 JJG1132--2017热式气体质量流量计 JJF1001-—2011通用计量术语及定义 JJF1004—2004 流量计量名词术语及定义 GB/T6968--2019膜式燃气表 GB/T20727--2006封闭管道中流体流量的测量热式质量流量计 GB/T32201--2015 5气体流量计 JB/T13567--2018 3热式质量燃气表凡是注日期的引用文件，仅注日期的版本适用本规程凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语和计量单位
3.1术语 3.1.1热式燃气表thermalgasmeter
利用热传递和测量气体的热特性原理测量温度变化，获得燃气标准状况体积流量的计量器具。 3.1.2热式传感器thermalsensor
燃气表内直接接触被测介质，采用测量温度差方式获得流量信号的测量组件。 3.1.3工作模式operatingmode
热式燃气表的燃气测量方法，分为用户模式和检测模式。 3.1.4分界流量gtransitionalflowrate
介于最大流量和最小流量之间，把燃气表流量范围分为“高区”和“低区”的流量，高区和低区各有相应的最大允许误差。 3.1.5流量范围flowraterange
由燃气表最大流量和最小流量所限定的范围。 3.1.6最大工作压力pmxmaximumworkingpressure
燃气表正常工作所能承受的压力上限值。
1 JJG（津）3010—2020
4.3用途
燃气表主要应用在燃气计量场合，计量燃气的累积体积流量。 5计量性能要求
燃气表的准确度等级和最大允许误差应符合表2的规定。
表2准确度等级和最大允许误差
最大允许误差
准确度等级
流量 q:≤q≤qmx qmin≤q 使用中检查 ±3.0% ±6.0%
首次检定/后续检定
±1.5% ±3.0%
1.5级
6 通用技术要求 6.1 外观与标识 6.1.1铭牌和标识
燃气表铭牌或表体应清晰、永久性地标明： a）制造商名称； b）产品名称； c）型号规格； d）准确度等级； e）出厂编号； f）型式批准标志和编号（如适用）； g）流量范围； h）最大工作压力； i）制造年月； i）适用环境温度范围（如果是一10℃～40℃可不标注）： k）电源（电压）型号标记； 1）标明气体流向的箭头或文字； m）防爆标志及编号； n）注明信号输出量（适用于带信号输出的燃气表）； 0）适用的介质。
6.1.2外观
新制造的燃气表外壳涂层应均匀，不应有明显的气泡、脱落、划痕现象。使用中的燃气表，外观不应有影响其正常工作的缺陷。气体流入方向与规定方向相反时，燃气表应能停止计量。 6.1.3保护功能
燃气表应在适当位置设置封印，在受封印保护的部分被拆卸时，能在封印标记上留下永久性的损坏痕迹；机械封印还应对燃气表数据具有保护功能，即在对燃气表数据修
3
