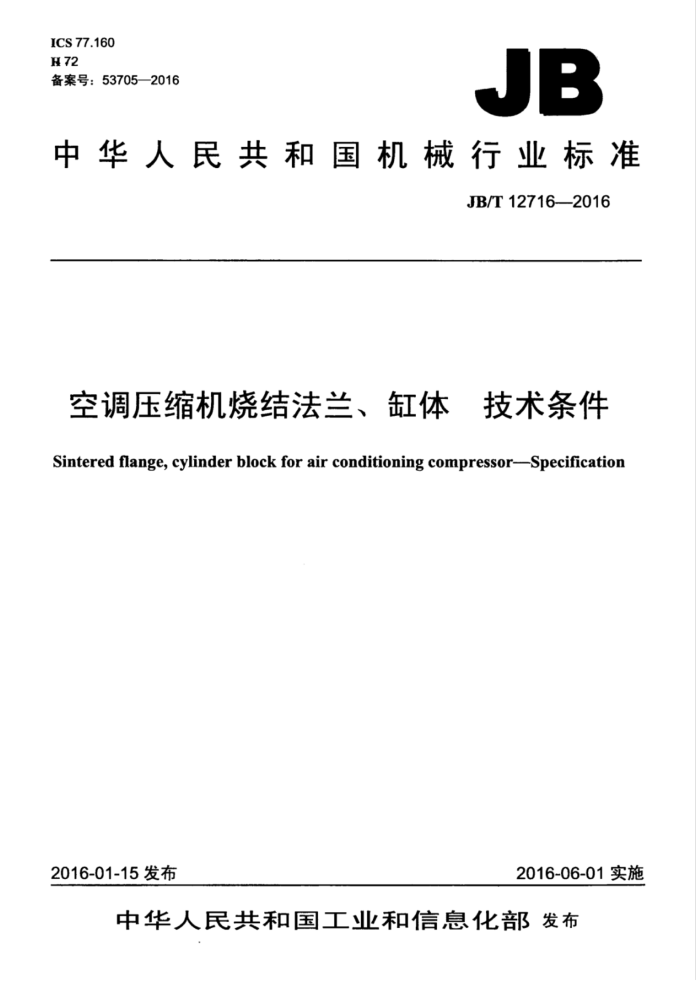

ICS 77.160 H72 备案号：53705—2016
JB
中华人民共和国机械行业标准
JB/T12716—2016
空调压缩机烧结法兰、缸体技术条件
Sintered flange, cylinder block for air conditioning compressor-Specification
2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布 JB/T12716-2016
目 次
前言 1范围. 2规范性引用文件 3产品分类.. 4技术要求..
1
4.1总体要求 4.2空调压缩机烧结法兰、缸体的化学成分、物理力学性能及显微组织。 4.3空调压缩机烧结法兰、缸体的尺寸公差、几何公差 4.4气密性要求 4.5使用寿命.. 4.6外观. 4.7用户特殊要求， 5试验方法. 6检验规则 7标志、包装、运输和贮存
图1 长颈法兰示意图图2平板型短颈法兰示意图图3凹槽型短颈法兰示意图图4， 单耳型缸体示意图图5 双耳型缸体示意图.
1
表 1 法兰、缸体的化学成分表2烧结法兰、缸体的物理力学性能及显微组织（水蒸气处理态）表3烧结法兰的重要尺寸及其公差、几何公差的精度等级表4缸体的重要尺寸及其公差、几何公差的精度等级 JB/T12716—2016
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准起草单位：东睦新材料集团股份有限公司、上海日立电器有限公司、珠海凌达压缩机有限公
司。
本标准主要起草人：周国燕、包崇玺、毛增光、沐从文、李贤明、范少稳、徐锋。 本标准为首次发布。
II JB/T12716—2016
空调压缩机烧结法兰、缸体技术条件
1范围
本标准规定了空调压缩机烧结铁基粉末冶金法兰、缸体的产品分类、技术要求。试验方法、检验规则、包装、标志、运输和处存。
本标准适用于空调压缩机烧结法兰、缸体。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184一1996形状和位置公差未注公差值 GB/T1800.1一2009产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差与配合的
基础
GB/T1804—2000 0一般公差未注公差的线性和角度尺寸的公差 GB/T5163一2006烧结金属材料（不包括硬质合金）可渗性烧结金属材料密度、含油率和开
孔率的测定
GB/T7964—1987# 烧结金属材料（不包括硬质合金）室温拉伸试验 GB/T9097烧结金属材料（不包括硬质合金）表观硬度和显微硬度的测定 GB/T13319一2003产品几何量技术规范（GPS）几何公差位置度公差注法 JB/T2798-1999铁基粉末冶金烧结制品金相标准 JB/T7905—2013烧结金属材料（不包括硬质合金）抽样 JB/T8063.1--2011粉末冶金材料与制品化学分析方法第1部分：铁基材料与制品中碳的测定
（气体容量法）
JB/T 8063.2—2011# 粉未冶金材料与制品化学分析方法第2部分：铁基材料与制品中铜的测定（氟化氢铵掩蔽-碘量法）
3产品分类
3.1法兰按形状特征可分为：长颈法兰和短颈法兰，短颈法兰按照底部的形状特征可进一步分为平板型及凹槽型，分别如图1一图3所示。 3.2缸体按形状特征可分为：单耳型和双耳型，分别如图4和图5所示。
Ⅱ JB/T12716-2016
D
B
P
B
HG
G
Q
O D O
放大
图1 长颈法兰示意图
口 L
门
B
D 1
百
HG
G
图2平板型短颈法兰示意图
口 1
C
C
可
口
C 放大
口 /
C面
图3凹槽型短颈法兰示意图
2 JB/T12716-2016
D C
L
口
口
C
E面
8
C面
DH
-
O
图4单耳型缸体示意图
AA
7 C 回
@ a O
E面
? ?
C面
O
?
O
D
J4 图5双耳型缸体示意图
4技术要求
4.1总体要求
空调压缩机烧结法兰、缸体的技术条件应符合本标准的规定，并按经规定程序批准的产品图样制造。 4.2空调压缩机烧结法兰，缸体的化学成分，物理力学性能及显微组织 4.2.1空调压缩机烧结法兰、缸体的材质为铁基粉末冶金材料，其化学成分推荐按表1的规定。
所有材料中的铅、汞、镉、六价铬、多溴二苯醚、多溴联苯的含量（质量分数）必须符合以下规定铅≤0.1%：汞≤0.1%；镉≤0.01%：六价铬≤0.1%：多溴二苯醚≤0.1%多溴联苯≤0.1%。 4.2.2空调压缩机烧结法兰、缸体的物理力学性能及显微组织应符合表2的规定。
3 JB/T127162016
表1 法兰、 缸体的化学成分
化学成分（质量分数，%）
名称
其他 ≤2.0 ≤2.0 ≤2.0 ≤2.0
c 0.3~0.7 0.7~1.1 0.3~0.9 0.3~0.9
Fe: 余量余量余量余量
Cu 1.0~4.0 1.0~4.0
1类 IⅡI类 I类 Ⅱ类
法兰
红体注：I类法兰、缸体用于一般条件。I IⅡI类法兰、缸体用于耐磨要求高的环境，由用户选用。
1.0~4.0
表2 烧结法兰、 缸体的物理力学性能及显微组织（水蒸气处理态）
显微组织珠光体含量
密度 抗拉强度 g/cm3
硬度 HRB
名称
表面氧化层厚度
渗碳体含量
MPa
% N5 ≤5 ≤5 N5
% ≥60 ≥80 ≥60 ≥60
μm ≥4 ≥4
I类 Ⅱ类
≥250 ≥400
法兰
>6.70
70~100
缸体 I类 >6.60 ≥150 70~100 ≥4
≥4
≥250
IⅡI类
4.3 空调压缩机烧结法兰、缸体的尺寸公差、几何公差 4.3.1 法兰的重要尺寸及其公差、几何公差的精度等级应符合表3的规定。
表3烧结法兰的重要尺寸及其公差、几何公差的精度等级
项目（见图1图3）
标准 GB/T 1800.1-—2009 GB/T1184—1996 GB/T 1184—1996 GB/T 1184—1996 GB/T1184—1996 GB/T1184—1996 GB/T 1184—1996
公差等级不低于IT12 不低于10级不低于9级不低于8级不低于10级不低于10级不低于9级
法兰内径平面度（A面）平行度（B基准）平面度（B面）平面度（C面）垂直度（G基准）同轴度（G基准）
4.3.2 缸体的重要尺寸及其公差、几何公差的精度等级应符合表4的规定。
表4缸体的重要尺寸及其公差、几何公差的精度等级
标准 GB/T 1800.1-—2009 GB/T 1184-1996 GB/T 1184—1996 GB/T1184—1996 GB/T1184—1996
项目（见图4图5）
公差等级不低于IT9 不低于11级不低于10级不低于10级不低于11级
缸体耳部R 平面度（C面）平行度（C基准）垂直度（D基准）平面度（E面）
4.3.3 其余尺寸公差、几何公差按图样的规定。 4.3.4未注公差尺寸的极限偏差按照GB/T1804-2000中m级的规定。 4
