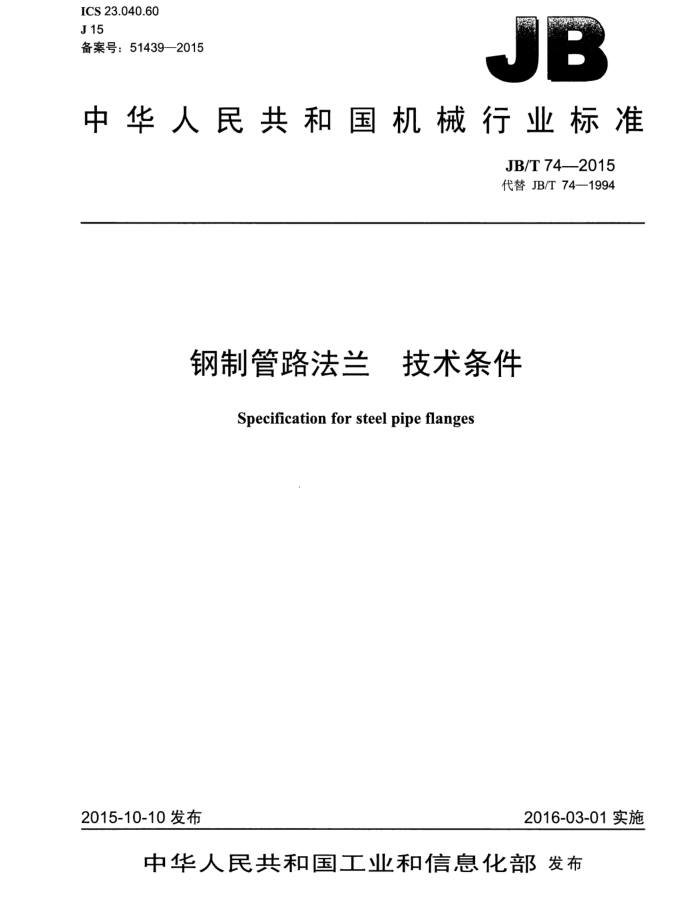

ICS 23.040.60 J15 备案号：51439—2015JB
中华人民共和国机械行业标准
JB/T74—2015 代替JB/T74—1994
钢制管路法兰 技术条件
Specification for steel pipe flanges
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T74—2015
目 次
前言引言. 1 范围 2 规范性引用文件 3材料.. 4 压力-温度额定值， 5尺寸与公差 5.1尺寸.... 5.2尺寸公差， 6连接密封面. 紧固件及垫片..
III IV
L
15 15 15 17 17 17 .17 18 18 18 19 19 19 19 19 20 20 21 22
7
7.1紧固件 7.2垫片... 8焊接端型式及尺寸 9加工制造、 10试验... 11检验和验收 11.1检验... 11.2验收.. 12标记. 13供货要求附录A（规范性附录） 焊接端型式及尺寸 A.1对焊连接端的型式及尺寸 A.2板式平焊法兰（PL）和平焊环板式松套法兰（PL/C）附录B（资料性附录） 订货合同数据..
图A.1 当法兰颈部厚度3mm
20 20 .21 21
表1 钢制管路法兰用材料. 表 2 PN2.5法兰的压力-温度额定值表3 PN6法兰的压力-温度额定值... 表4 PN10法兰的压力-温度额定值. 表5 PN16法兰的压力-温度额定值，表6 PN25法兰的压力-温度额定值.. 表7 PN40法兰的压力-温度额定值.
4
.6
10 JB/T74—2015
表8PN63法兰的压力-温度额定值. 表9PN100法兰的压力-温度额定值... 表10PN160法兰的压力-温度额定值表11PN200法兰的压力-温度额定值. 表12 法兰尺寸公差. 表13 密封面的表面粗糙度，表14各种类型法兰的制造方法
11 .12 13 14 15 ..17 .18
II JB/T74—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T74一1994《管路法兰技术条件》，与JB/T74一1994相比主要技术变化如下：
一将标准名称《管路法兰技术条件》更改为《钢制管路法兰技术条件》；一根据EN1092-1：2007标准及我国的有关材料标准，对法兰的材料选用及压力-温度额定值进行
了全面的增补和修订；根据EN1092-1：2007标准，对法兰的尺寸及尺寸公差进行了全面的修订；修改了关于法兰连接密封面的要求；一增加了关于紧固件及垫片的要求；一修改了关于焊接端型式及尺寸的要求；修改了关于加工制造的要求；一修改了关于试验的要求：
一
一修改了关于检验和验收的要求；一修改了关于标志的要求： —增加了供货要求；一以资料性附录的方式增加了订货合同数据。 本标准由中国机械工业联合会提出。 本标准由全国管路附件标准化技术委员会（SACTC237）归口。 本标准起草单位：超达阀门集团股份有限公司、中机生产力促进中心、中国石油工程建设公司华东
设计分公司、中国天辰工程有限公司、中国能源建设集团广东省电力设计研究院、浙江高强度紧固件有限公司、无锡市华尔泰机械制造有限公司、保一集团有限公司、江阴海陆高压管件有限公司、江苏润森管业有限公司。
本标准主要起草人：邱晓来、李俊英、冯峰、刘建、朱晓锋、刘建欣、刘洪福、黄涛、葛海泉、李忠云、张晓忠、吕申建、林洁。
本标准所代替标准的历次版本发布情况为：
-JB74—1959、JB/T74—1994。
III JB/T74—2015
引言
JB/T74～75—2015、JB/T79—2015、JB/T81～86—2015《钢制管路法兰》系列标准修改采用EN 1092-1：2007《法兰及其连接管道、阀门、管配件及附件用圆形法兰，PN标记第1部分：钢制法兰》 和GB/T9112~9124一2010《钢制管法兰》系列标准的有关内容。
本系列标准包括以下9项标准 JB/T742015《钢制管路法兰 技术条件》 JB/T75—2015《钢制管路法兰类型与参数》 JB/T79一2015《整体钢制管法兰》 JB/T81一2015《板式平焊钢制管法兰》 JB/T82一2015《对焊钢制管法兰》 JB/T83一2015《平焊环板式松套钢制管法兰》 JB/T84一2015《对焊环板式松套钢制管法兰》 JB/T85一2015《翻边板式松套钢制管法兰》 JB/T862015《钢制管法兰盖》。 本系列标准将钢制管路法兰分为两个系列，其中系列1法兰的尺寸与EN1092-1：2007标准连接尺寸
互换，但法兰适用的钢管外径与EN1092-1：2007标准不同，另外本系列标准没有包括EN1092-1：2007 规定的PN250、PN320及PN400三个公称压力等级，也没有包括EN1092-1：2007规定的O形圈密封面型式。本标准系列1法兰尺寸与GB/T9112～9124中相同型式、相同压力级的系列II法兰尺寸相同，本标准的系列1法兰优先推荐使用；系列2法兰的尺寸与原标准系列2法兰的尺寸基本相同，仅适用于老设备的维修与更换。
本系列标准将原来的16项标准整合为9项标准，并扩大了适用产品的参数与范围。
IV JB/T74—2015
钢制管路法兰 技术条件
1范围
本标准规定了钢制管路法兰及法兰盖的材料、压力-温度额定值、尺寸与公差、连接密封面、紧固件及垫片、焊接端型式及尺寸、加工制造、试验、检验与验收、标记及供货要求。
本标准适用于JB/T75、JB/T79、JB/T81～86规定的钢制管路法兰及法兰盖。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T152.4紧固件六角头螺栓和六角螺母用沉孔 GB/T700 碳素结构钢 GB/T711 优质碳素结构钢热轧厚钢板和钢带 GB 713 3锅炉和压力容器用钢板 GB/T1804 一般公差未注公差的线性和角度尺寸的公差 GB 3531 低温压力容器用钢板 GB/T4237 不锈钢热轧钢板和钢带 GB/T 9125 管法兰连接用紧固件 GB/T 12228 通用阀门碳素钢锻件技术条件 GB/T12229 通用阀门碳素钢铸件技术条件 GB/T 12230 通用阀门不锈钢铸件技术条件 GB/T 14976 流体输送用不锈钢无缝钢管 GB/T 15601 管法兰用金属包覆垫片 GB/T16253 承压钢铸件 JB/T 75 钢制管路法兰类型与参数 JB/T 79 整体钢制管法兰 JB/T 81 板式平焊钢制管法兰 JB/T 82 对焊钢制管法兰 JB/T 83 平焊环板式松套钢制管法兰 JB/T 84 对焊环板式松套钢制管法兰 JB/T 85 翻边板式松套钢制管法兰 JB/T 86 钢制管法兰盖 JB/T 87 管路法兰用非金属平垫片 JB/T 88 管路法兰用金属齿形垫片 JB/T 89 管路法兰用金属环垫 JB/T 90 管路法兰用缠绕式垫片 JB/T5263 电站阀门铸钢件技术条件 JB/T 7248 阀门用低温钢铸件技术条件 JB/T74—2015
NB/T47008承压设备用碳素钢和合金钢锻件 NB/T47009低温承压设备用低合金钢锻件 NB/T47010承压设备用不锈钢和耐热钢锻件
3材料
3.1钢制管路法兰用材料应符合表1的规定。法兰材料的化学成分、力学性能、使用温度和其他技术要求应符合表1中有关标准的规定。 3.2钢制管路法兰用锻件（包括锻轧件）的级别及其技术要求参照NB/T47008～NB/T47010，并且应符合如下规定：
a）公称压力为PN2.5～PN16的法兰用低碳钢和奥氏体不锈钢锻件，允许采用I级锻件。 b）符合下列情况之一者，法兰用锻件应符合Ⅲ级或Ⅲ级以上锻件的要求：
1）公称压力为大于或等于PN100的法兰用锻件； 2）公称压力为大于或等于PN63的法兰用铬钼钢锻件： 3）公称压力为大于或等于PN63且工作温度小于或等于-20℃的法兰用铁素体钢锻件。
c）其他法兰用锻件应符合I级或IⅡ级以上锻件的要求。 3.3表1给出了法兰的主要材料。本标准没有涉及法兰材料的选用准则，用户应考虑材料在实际使用过程中性能变坏的可能性。用户应该注意碳化物相转变成石墨，铁素体材料的过分氧化，奥氏体材料对晶间腐蚀的敏感性等问题。 3.4当使用条件对材料具有某些特定的要求，如需要对材料进行特定的热处理时，用户应在订货合同中说明。 3.5材料的力学性能应从代表材料的最终热处理状态的试样中获得。
4压力-温度额定值
4.1法兰的压力-温度额定值应符合表2～表11的规定。 4.2根据压力-温度额定值确定不同材料在不同使用温度下的最大允许工作压力（MPa），对于中间温度，允许用线性内插法确定在该温度下法兰的最大允许工作压力（MPa）。对于特殊的材料，其压力温度额定值按设计的规定。 4.3如果在一对法兰连接中的两个法兰的压力-温度额定值不相同，那么这一对法兰的压力-温度额定值由两个法兰中较低的一个法兰所决定。 4.4法兰连接由法兰、垫片和螺栓等相互分离、相互独立而又相互关联的元件组装而成，法兰连接还受装配的影响。在选用这些元件时必须进行严格的控制，使法兰连接具有良好的密封性。为了使法兰连接在使用中获得良好的密封性能，需要采取一些特殊的技术，如控制螺栓的预紧力矩等。 4.5法兰在低温下的最大允许工作压力（MPa）不应大于常温时的最大允许工作压力（MPa）。 4.6用于高温或者低温下的法兰，应该考虑连接管道和设备因温度变化而产生的力和力矩会引起法兰泄漏的危险。用于高温下的法兰，随着使用温度的升高，法兰、螺栓和垫片将会逐渐松弛，螺栓的载荷随之逐渐降低，法兰的密封性能相应地逐渐下降。用于低温下的法兰，尤其是一些含碳的钢制法兰，其韧性显著降低，在这种情况下，法兰有可能无法安全地承受冲击载荷、应力和温度突变，或者会产生高的应力集中。因此，要求根据有关标准测试材料在低温下的冲击性能，以保证法兰在低温下的安全使用。
2 JB/T74—2015
-
