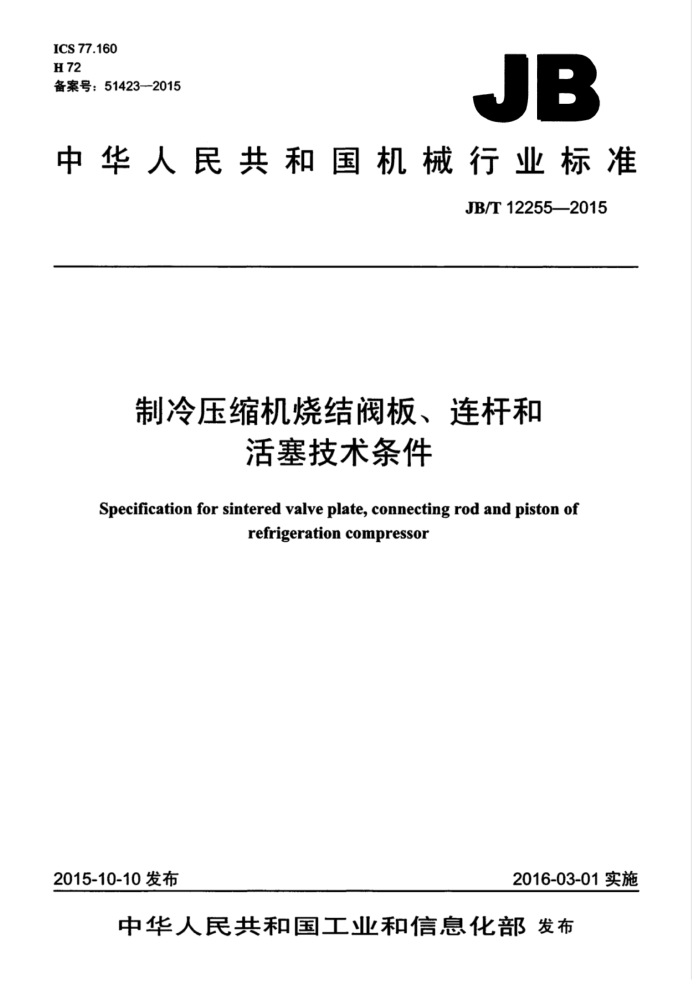

ICS77.160 H72 备案号：51423-2015
JB
中华人民共和国机械行业标准
JB/T12255—2015
制冷压缩机烧结阀板、连杆和
活塞技术条件
Specification for sintered valve plate, connecting rod and piston of
refrigeration compressor
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 中华人民共 和 国
机械行业标准
制冷压缩机烧结阀板连杆和
活塞技术条件 JB/T12255—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张23千字
2016年3月第1版第1次印刷
定价：15.00元
+
书号：15111·13043 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话： （010) 88379693 JB/T12255--2015
目 次
前言 1范围 2规范性引用文件. 3零件分类. 4技术要求
4.1通用要求 4.2 压缩机零件材料的化学成分、物理力学性能及显微组织 4.3 压缩机零件的尺寸公差、几何公差 4.4 气密性 4.5 表面的大孔隙 4.6 使用寿命。 4.7外观... 4.8用户特殊要求 5试验方法. 6 检验规则 7标志、包装、运输和贮存
图1平阀板示意图2单凹阀板示意图3双凹阀板示意．图4整体连杆示意.. 图5分体连杆示意. 图6活塞示意.. 图7 阀板表面避免出现大孔隙的部位示意图8 活塞表面避免出现大孔隙的部位示意图
6 6
表1 压缩机零件的化学成分和抗拉强度表2压缩机零件的物理力学性能及显微组织表3阀板的重要尺寸及其公差、几何公差的精度等级. 表4连杆的重要尺寸及其公差、几何公差的精度等级. 表5活塞的重要尺寸及其公差、几何公差的精度等级 JB/T12255-2015
前言
本标准按照GB/T1.1一2009的规定起草。 本标准由中国机械工业联合会提出。 本标准由机械工业粉末冶金制品标准化技术委员会（CMIF/TC20）归口。 本标准起草单位：东睦新材料集团股份有限公司、加西贝拉压缩机有限公司本标准主要起草人：赵万军、包崇玺、张学根、沐从文、毛增光、姚辉军。 本标准为首次发布。
II JB/T12255—2015
制冷压缩机烧结阀板、连杆和
活塞技术条件
1范围
本标准规定了制冷压缩机烧结铁基粉末冶金阀板、连杆、活塞的产品分类、技术要求、试验方法。 检验规则、包装、标志、运输和贮存。
本标准适用于制冷压缩机烧结铁基粉末冶金阀板、连杆、活塞（以下简称制冷压缩机零件）
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1184-1996形状和位置公差未注公差值 GB/T1800.1-2009产品几何技术规范（GPS）极限与配合第1部分：公差、偏差与配合的
基础
GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB/T1957一2006光滑极限量规技术条件 GB/T5163一2006烧结金属材料（不包括硬质合金） 可渗性烧结金属材料密度、含油率和开
孔率的测定
GB/T9097一2016烧结金属材料（不包括硬质合金）表观硬度和显微硬度的测定 GB/T10423--2002烧结金属摩擦材料抗拉强度的测定 GB/T133192003产品几何量技术规范（GPS）几何公差 位置度公差注法 JB/T2798-1999铁基粉末冶金烧结制品金相标准 JB/T7905-2013烧结金属材料（不包括硬质合金）抽样 JB/T8063（所有部分）一2011粉末冶金材料与制品化学分析方法
3零件分类
3.1阀板按形状特征可分为：平阀板、单凹阀板和双凹阀板，分别如图1～图3所示。 3.2连杆按形状特征可分为整体连杆和分体连杆，分别如图4和图5所示。 3.3活塞的型式如图6所示。
1 JB/T12255—2015
贝
图1 平阀板示意
A-A 放大
回
Z
E
上
8
立
B-B 放大
·
W
图2 单凹阀板示意 JB/T122552015
B
中 $i$Φ
十
[B
A4 放大
D
12
Q
H
除
8
...+.
....
:
S
a
D
CB-B 故大
z
W
图3双凹阀板示意
pD
PD
B
HB
上 B
图4整体连杆示意
$D1
B
14
B
AH PD2 A
图5分体连杆示意
3 JB/T12255—2015
B-B
贝
M面一
中
虹
上
-B
图6活塞示意
4技术要求
4.1通用要求
制冷压缩机零件的技术条件应符合本标准的规定，并按经规定程序批准的产品图样制造。 4.2压缩机零件材料的化学成分、物理力学性能及显微组织 4.2.1压缩机零件的材质为铁基粉末冶金材料，其化学成分和抗拉强度符合表1的规定。
表1压缩机零件的化学成分和抗拉强度
化学成分（质量分数） % Cu
名称
抗拉强度MPa
c ≤0.9 ≤0.9
其他 ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0 ≤2.0
Fe 余量余量余量余量余量余量余量
I类 ⅡI类
1.0~3.0
≥350 ≥250 ≥220 ≥250 ≥300 ≥250 ≥230
阀板
分体连杆（小头）分体连杆（大头）
0.2~0.4 ≤0.6 ≤0.9 0.3~0.8
0.7~1.3 ≤2.2
整体连杆免加工整体连杆
活塞注：I类阀板用于恶劣条件，IⅡ类阀板用于一般条件，由用户选用。 所有材料中铅、汞、镉、六价铬、多溴二苯醚和多溴联苯的含量（质量分数）必须符合以下规定：铅≤0.1%：汞≤0.1%：镉≤0.01%：六价铬≤0.1%多溴二苯醚≤0.1%：多溴联苯≤0.1%。
4.2.2压缩机零件的物理力学性能及显微组织应符合表2的规定。
表2压缩机零件的物理力学性能及显微组织
密度 g/cm3 6.8~7.2 6.8~7.2 7.0~7.3
硬度 HRB 70~100
名称
显微组织
阀板（蒸汽处理态）
I类 IⅡI类
铁素体、珠光体、四氧化三铁：铁氧化层厚度≥4um
分体连杆（小头》 （离子氮化态）
N/A
铁素体、氮化物：氮化层厚度≥10um
X
