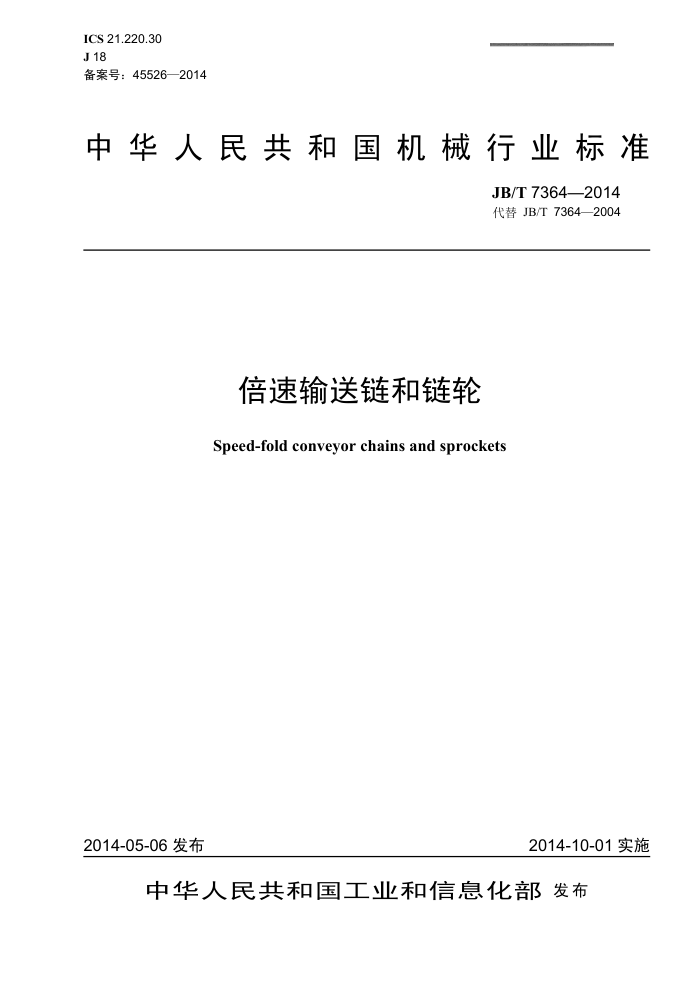

ICS 21.220.30 J 18 备案号：45526—2014
中华人民共和国机械行业标准
JB/T 7364—2014 代替 JB/T 7364—2004
倍速输送链和链轮
Speed-fold conveyor chains and sprockets
2014-10-01实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准倍速输送链和链轮 JB/T 7364—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1印张·32千字 2014年12月第1版第1次印刷
定价：18.00元
*
书号：15111·11843 网址： http: //www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 7364—2014
目 次
前言 1 范围...
....I
规范性引用文件. 3 术语和定义链条..
2
4
4.1 链条结构型式.. 4.2 连接链节型式 4.3 基本参数和尺寸 4.4抗拉试验... 4.5 链长精度. 4.6 标号... 4.7 标记链轮.
......................
6
...6
6
5
5.1 尺寸参数的确定原则. 5.2 直径尺寸与齿槽形状…… 5.3 径向圆跳动. 5.4轴向圆跳动 （摆动) 5.5齿数范围.. 5.6　孔径公差 5.7标记... 附录A（资料性附录）单位节距的分度圆直径系数和最大齿顶圆直径系数附录B（资料性附录）优选齿数链轮的主要参数图1多倍速输送链，图2多倍速链的滚轮和滚子的型式图3单倍速输送链.. 图 4连接链节的型式图 5 链轮直径尺寸与齿槽形状.… 图6跨柱测量距表 1 2.5倍速输送链和单倍速输送链（2.5）的链号、基本参数和尺寸表23倍速输送链和单倍速输送链（3.0）的链号、基本参数和尺寸表3测量链长的链节数. 表 4齿根圆直径极限偏差表 A.1单位节距的分度圆直径系数和最大齿顶圆直径系数表B.1优选齿数链轮的主要参数
.......................
...............................
...................................
7
X
8
....
....9
10
.........
.....
....4
....
.........
6
10 JB/T 7364—2014
前言
本标准按照GB/T 1.1一2009给出的规则起草。 本标准代替JB/T7364一2004《倍速输送链和链轮》，与JB/T7364一2004相比主要技术变化如下：
修改和调整了标准的总体结构和编排格式; -增加了单倍速（1.0倍速）输送链的品种；在表1、表2中增加了抗拉强度。
本标准由中国机械工业联合会提出。 本标准由全国链传动标准化技术委员会（SAC/TC164）归口。 本标准起草单位：苏州市东方特种链条厂、苏州环球集团链传动有限公司、吉林大学链传动研究所本标准主要起草人：殷永义、包伟烈、许惠康、王海鸥、拱建军。 本标准所代替标准的历次版本发布情况为：
-JB/T 7364—1994、JB/T 7364—2004。
II JB/T 7364—2014
倍速输送链和链轮
1范围
本标准规定了倍速输送链和链轮的结构型式、基本参数和尺寸、链条的抗拉强度和链长精度等。 本标准适用于各种停留式（积放式）输送机上使用的倍速输送链条和链轮。
2　规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1800.2一2009产品几何技术规范（GPS）极限与配合第 2 部分：标准公差等级和孔、轴极限偏差表
3术语和定义
下列术语和定义适用于本文件。 3.1　链条及其零部件的术语和定义如图1～图4所示。
说明： 1——滚轮; 2——滚子;
4——销轴; 5— 一外链板; 一套筒。
-内链板;
3-
6-
图1多倍速输送链 JB/T 7364—2014
说明： 1 -滚轮；2——滚子；3——滚子（组合件）。
图2多倍速链的滚轮和滚子的型式
说明： 1——滚轮；2——滚子；3——内链板；4——销轴；5——外链板
图3单倍速输送链
说明：
-连接链板；2——外链板；3——带孔连接销轴；4——开口销；5— 一卡簧片；6一一带槽连接销轴。
图4　连接链节的型式
2 JB/T 7364—2014
3.2　链轮的术语和定义如图5 和图 6 所示。
说明： ba -齿侧倒角宽； btl———单齿宽; br2 总齿宽; d- 分度圆直径; di- -滚子外径（最大值见表1、表2); da- -齿顶圆直径; df 齿根圆直径; dg 最大齿侧凸缘直径；
ha 分度圆弦齿高;
弦节距，等于链条节距；
p
ra 凸缘圆角半径；
一
-齿廓圆弧半径; -滚子定位圆弧半径；
re ri
rx 齿侧半径; Z -有效齿数，等于链轮上实际能围绕的链节数； α 齿沟角。
图5链轮直径尺寸与齿槽形状
3 JB/T 7364—2014
说明： d——分度圆直径; df 一齿根圆直径; dr——量柱直径; Mr——跨柱测量距; p -弦节距，等于链条节距。
图6跨柱测量距
4　链条
4.1链条结构型式 4.1.1多倍速链的结构型式
链条的常用结构型式如图1所示。其尺寸应符合表1或表2 的规定，滚轮材质根据需要可采用金属材料或非金属材料，图中的形状并不是对链条及其零部件的实际形状作了规定。
内链板之间的滚动部分由滚轮和滚子组成，其结构型式如图2所示，选择何种结构型式，请与生产
商联系，但不应影响其“倍速”这一主要性能，即被输送物品和链条运行速度之比。
一般情况下是滚轮与工装板接触，滚子与链轮齿廓及轨道接触。 在滚子、滚轮与销轴之间的套筒存在与否，以及套筒和内链板的连接方式，可由供销双方协商选定
4.1.2单倍速链的结构型式
链条的基本结构型式如图3所示。其尺寸应符合表1或表2的规定。图中的形状并不是对链条及其零部件的实际形状作了规定。 4.2连接链节型式
连接链节的型式如图4所示。 4.3基本参数和尺寸
本标准所规定的倍速输送链分为2.5倍速输送链、3倍速输送链和单倍速输送链，其基本参数的符号如图1、图3所示。其链号、基本参数和尺寸见表1、表2。
4
