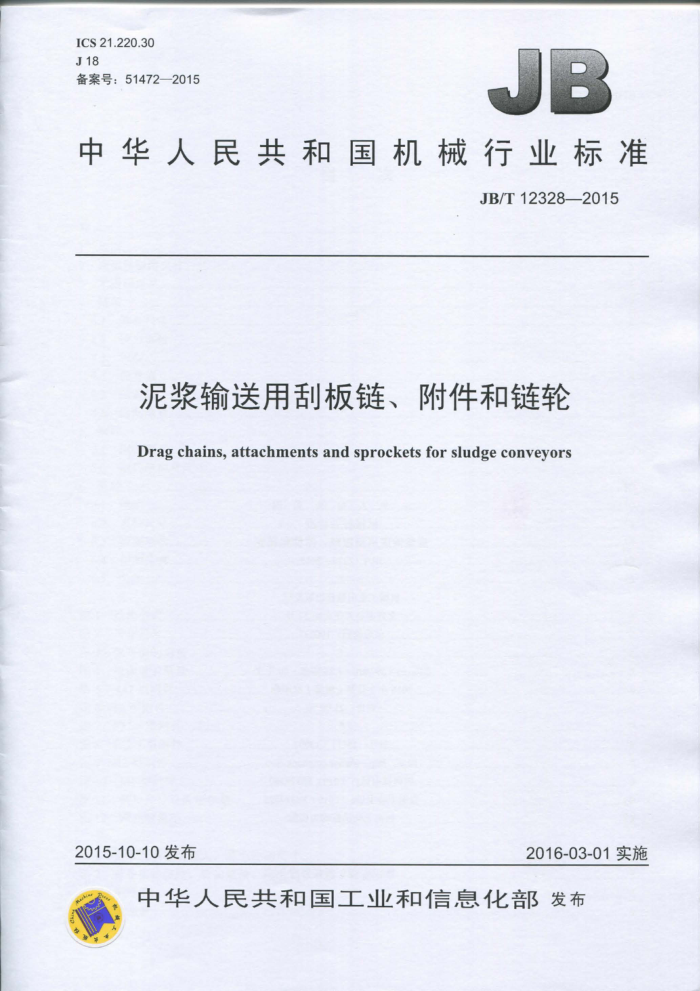

ICS 21.220.30 J18 备案号：51472—2015
中华人民共和国机械行业标准
JB/T123282015
泥浆输送用刮板链、附件和链轮
Drag chains, attachments and sprockets for sludge conveyors
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
泥浆输送用刮板链、附件和链轮
JB/T12328—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1.25印张·36千字
2016年2月第1版第1次印刷
定价：21.00元
*
书号：15111：13092 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12328—2015
目次
前言.. 1范围 2规范性引用文件 3术语和定义 4链条. 4.1链条尺寸 4.2拉力试验 4.3长度， 4.4侧弯值. 4.5扭曲量.. 4.6匹配测量 5附件 5.1附件型式 5.2附件结构及尺寸 6链轮.. 6.1 概述... 6.2直径尺寸 6.3齿槽形状. 6.4剖面齿廓. 6.5公差... 图 1 结构型式. 图2尺寸符号，图 3 侧弯值的测量... 图 4 扭曲量的测量图 5 A42型附件.. 图 6 F2型附件.. 图 7 F22-6型附件... 图 8 F22-8型附件图 9 K2型附件... 图10 M1 型附件图 11 链轮尺寸及齿形参数图 12 跨柱测量距，
III
C
一
万
C
表 1 链节互换性的最大、最小控制尺寸. 表2链条抗拉强度、检验载荷、标准测量长度和测量力表3侧弯值. 表4扭曲量， JB/T12328—2015
表5A42型附件尺寸表6F2型附件尺寸表 7 F22-6型附件尺寸表8F22-8型附件尺寸. 表9K2型附件尺寸... 表10M1型附件尺寸表11压力角、分度圆直径系数、凸缘直径和凸缘直径系数表12齿根圆处的最大径向圆跳动和轴向圆跳动
S
10 11 14
门 JB/T12328—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国链传动标准化技术委员会（SAC/TC164）归口。 本标准负责起草单位：浙江八方机械有限公司。 本标准参加起草单位：吉林大学链传动研究所、烟台宏祥玛钢铸造有限公司、株州市特种链条有限
责任公司、无锡市南方特种链条厂。
本标准主要起草人：邵文礼、王海鸥、张永祥、徐瑾、朱小平、夏国利、张政。 本标准为首次发布。
III JB/T12328—2015
泥浆输送用刮板链、附件和链轮
1 范围
本标准规定了泥浆状物质输送设备上使用的刮板链、附件和链轮的技术要求，包括结构型式、尺寸、 长度测量和抗拉强度等
本标准适用于泥浆状物质输送设备上使用的铸造和焊接结构刮板链、附件和链轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T153902005工程用焊接结构弯板链、附件和链轮
3术语和定义
GB/T153902005界定的以及下列术语和定义适用于本文件。
3.1
直边型straight sidebartype 链条由一系列具有相同套筒和销轴的直边型弯板链节交互连接组成，套筒外表面与链轮齿面啮合，
内表面与销轴构成铰接副。采用过盈配合或机械锁止（如端部带扁平面的销轴），或二者并用的方法，把销轴固定在链板的节距孔中，以防止销轴在链板孔中转动，如图1a）所示。 3.2
曲边型 curved sidebartype 链条由一系列具有相同套筒和销轴的曲边型弯板链节交互连接组成，套筒外表面与链轮齿面啮合，
内表面与销轴构成铰接副。曲边型链板与链轮凸缘相接触以使链节得到附加支撑和扩大接触面。采用过盈配合或机械锁止（如端部带扁平面的销轴），或二者并用的方法，把销轴固定在链板的节距孔中，以防止销轴在链板孔中转动，如图1b）所示。
a）直边型
b）曲边型
图1结构型式 JB/T12328—2015
3.3
侧弯 camber 将链条放在一个平面上，使它弯曲至内部公差所能允许的最大程度时所对应的弯曲弧的高度（见
图 3)。 3.4
扭曲 twist 各链节铰链轴线不在同一平面内（见图4）。
3.5
链条的匹配 chainmatching 两条并排运行的链条保证具有长度接近一致的性能。
4链条
4.1 链条尺
为了保证由不同链条制造厂商生产的链节具有互换性，本标准表1中的最大、最小尺寸是为了满足互换性的要求而规定的极限尺寸，并不是制造时的实际尺寸，表1中的尺寸符号如图2所示。
du
1A
3
O
12
bsb4
ba
直边型
b）曲边型
图2尺寸符号
表1 链节互换性的最大、 最小控制尺寸
单位为毫米
链节 弯链板 链节 销轴头销轴尾端 铆头端
节距 接触处 套筒 销轴 套筒 链板曲
与链轮
链板曲边腰部
链板端
平直段 宽端 链板 端至链 至链条尺寸 内宽 高度 条中线 线 中线或h b3
链号 p 内宽 内径 外径 边圆弧
半径 尺寸 部尺寸 外宽 窄端
至链条中
直径 d3 d2 di min max max
15或14 max 19.8 47.8 20.3 48.3 39.12 44.45 50.8 47.75 20.3 49.3 20.3 48.3 40.64 46.23 57.15 53.09
m
s
R min max
nom b1
b
bs
be
b4 max max max
max
min
max min min
720 152.4 25.4 17.7 17.6 36.1 720S 152.4 28.5 19.2 19.1 37.6 CS720S 152.4 28.5 19.2 19.1 37.6 254 16.8 20.3 49.3 20.3 48.3 40.64 46.23 57.15 53.09 730 152.4 28.5 19.2 19.1 39.1
22.9 50.8 23.4 51.3 45.72 47.5 54.1 48.01
2 JB/T12328—2015
表1 链节互换性的最大、 最小控制尺寸（续）
单位为毫米
节距 接触处 销轴 套筒 链板曲
与链轮
链板曲
链节 弯链板 链节窄端 平直段 宽端 端至链 至链条中 至链条
销轴头销轴尾端 铆头端
链板高度 h2 max
套筒内径 直径 外径 d dz di min max max
链板端部尺寸 5或14 max
边圆弧 边腰部半径 尺寸 R S min max
链号 p 内宽
外宽 尺寸 内宽 bn l或12 b3 max min min
条中线 线 中线 b4 bs
nom b1
b6
min
max max max
CS730 152.4 28.5 19.2 19.1 39.1 254 14.5 22.9 50.8 23.4 51.3 45.72 47.5 54.1 48.01 W720S 152.4 28.5 19.2 19.1 37.6
28.5 54.8 28.7 55.4 41.4 43.18 50.8 50.8
WCS720S 152.4 28.5 19.2 19.1 37.6 254 16.8 28.5 54.8 28.7 55.4 41.4 43.18 50.8 50.8 W730 152.4 28.5 19.2 19.1 39.1
28.5 54.8 28.7 55.4 46.23 43.18 50.8 50.8
WCS730 152.4 28.5 19.219.139.1 254 14.5 28.5 54.8 28.7 55.446.2343.18 50.5 50.8
注1：链号前缀W代表链节是焊接型的；CS代表链板是曲边型的。 注2：链号后缀S代表加粗销轴型。
4.2 拉力试验 4.2.1原则
为保证供给用户的链条符合本标准的规定，焊接式链条要进行抗拉强度试验，铸造式链条要进行检验载荷试验。 4.2.2抗拉强度 4.2.2.1抗拉强度是检验焊接式链条强度的依据，是指单向施加到试样链段上直至试样破坏时的最低拉力值。该值是用于评价和比较的参数，并不代表链条的实际强度。抗拉强度应符合表2的规定
表2链条抗拉强度、检验载荷、标准测量长度和测量力
抗拉强度kN
标准测量长度 测量力
节距p mm 152.4 152.4
检验载荷
标准测量节距数
链号
min
kN 61.2 80.1 80.1 89.0 89.0
kN 1.3 1.3 1.3 1.3. 1.3 1.3 1.3 1.3 1.3
mm
不经热处理
经热处理
720 720S CS720S 152.4 730
20 20 20 20 20 20 20 20 20
3.048.0 3 048.0 3048.0 3.048.0 3 048.0 3 048.0 3 048.0 3 048.0 3 048.0
152.4
CS730 152.4 W720S 152.4 WCS720S 152.4 W730
133.5 133.5 160.2 160.2
186.9 186.9 222.5 222.5
152.4 152.4
WCS730 4.2.2.2 试验链段至少有3个自由链节，并从同批产品中随机选取。 4.2.2.3抗拉强度试验是破坏性试验，链条的抗拉强度远超出链条的屈服强度，因此试验后的链条不允许继续使用。 4.2.3检验载荷 4.2.3.1检验载荷是定义铸造式链条强度的依据，检验载荷大于链条实际使用载荷。检验载荷应符合
3
