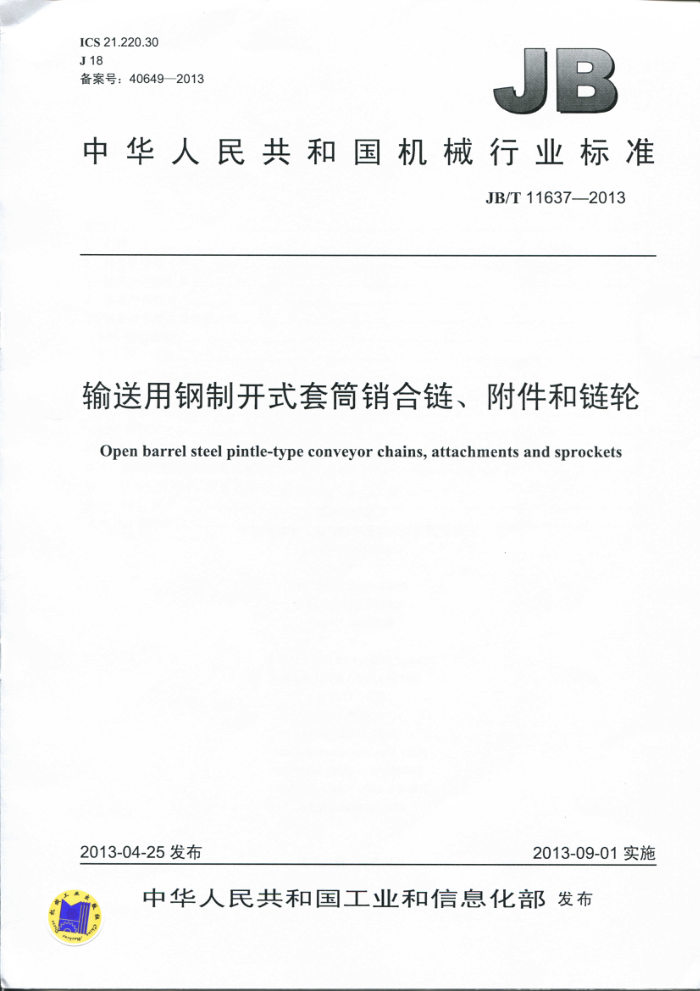

ICS 21.220.30 J 18 备案号：40649—2013
中华人民共和国机械行业标准
JB/T 116372013
输送用钢制开式套筒销合链、附件和链轮
Open barrel steel pintle-type conveyor chains, attachments and sprockets
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T11637—2013
目 次
前言 1范围 2规范性引用文件 3链条术语和定义
.11
链条结构型式.
4
5链条技术要求及试验方法 5.1拉力试验. 5.2链长测量. 5.3标记 6附件
6.1 带附件链条的偏差 6.2附件尺寸 7链轮图1钢制开式套筒销合输送链表1链条主要尺寸、测量力及抗拉强度表 2 AS 型附件表 3C1 型附件
2 JB/T11637—2013
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准使用重新起草法参照ASMEB29.25：1998《输送用钢制开式套筒销合链、附件和链轮》编
制，与ASMEB29.25：1998的一致性程度为非等交
本标准与ASMEB29.25：1998相比主要技术变化如下：
只规定了以毫米表示的链条尺寸；调整了表1中链号为88K链条的标准链长值；调整了表1中链号为662链条的节距值；在表1中增加了链号为667X、667XH和88C三种规格链条的数据；将部分表述和编排格式改为适合于我国标准的表述和编排格式
本标准由中国机械工业联合会提出。 本标准由全国链传动标准化技术委员会（SAC/TCL64）归口。 本标准负责起草单位：吉林大学本标准参加起草 草单位：杭州永利百 实业有限公司、浙江恒久机械集团有限公司、常州骏安工程机
械部件有限公司、诸暨链条总 浙江 工中益机械有 限公司 青岛征和 工业有限公司。
本标准主要起草人：孟祥 曹永 年、孙丽燕、 吕少亮 郭万宋 王鹏程、 金玉谟、郑金波、周健、 夏春方、郭胜杰、李勇、付振明
本标准为首次发布。
1 JB/T 11637—2013
输送用钢制开式套筒销合链、附件和链轮
1范围
本标准规定了输送用钢制开式套筒销合链的术语和定义、结构型式、基本参数和尺寸、抗拉强度和链长精度，以及与这些链条相配的附件和链轮的技术要
本标准适用于农业机械和环保机械等不洁净的场合使用的开式销合链、附件和链轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
（包括所有的修改单）适用于本文件。
件。凡是不注日期的引用
GB/T 5269 传动与输送用双节距精密滚子链、附件和链轮 GB/T15390工程用焊接结构弯板链、附件和链轮
3链条术语和定义
下列术语和定义适用于本文最小抗拉强度 minimum tensile strength 对未经使用的链条施加轴向拉力直至试验链条破断时应该达到的最小拉力值。 测量力measuring force 对未经润滑或加少许润滑剂的链条作长度测量时所施加的载荷。 长度偏差 length tolerance 指测量长度的公差，即表1中的标准链长。 链节尺寸chain link dimensions 为保证由不同的链条生产厂制造的链节具有互换性，本标准规定了最大和最小尺寸。它们不是制造
3.1
3.2
3.3
3.4
链条时的实际尺寸，而只是为满足互换性要求所规定的限制性尺寸。
4 链条结构型式
开式套筒销合链是由一系列相同的整体链节用销轴穿入相邻链节套筒部位铰接而成。各链节分为套筒端和开口端。销轴与链节开口端的安装采用过盈配合和机械锁止，以防止发生转动。套筒是半开式的，使销轴的一侧暴露着。链轮与套筒或与暴露的销轴相接触。如图1和表1所示。 JB/T11637—2013
图1钢制开式套筒销合输送链
5链条技术要求及试验方法
5.1拉力试验
5.1.1当一个拉力被施加到试样上直至试样被拉断时的拉力值应该超过表1所规定的最小抗拉强度值试验步骤按5.1.2的规定。
注：最小抗拉强度值不是链条的工作载荷，它主要用于比较不同结构链条的数据。
链条的使用者应向链条的制造商咨询以获得链条的应用信息。
5.1.2在链条试样的两端应缓慢地施加轴向拉力，加力的速度不超过50.8mm/min。
链条破坏被认为是发生在当链条伸长增加而不再伴随着载荷增加的第一点上，即“载荷/拉伸”图的顶点。在此点的拉力值必须等于或者大于表1中规定的最小抗拉强度值。
若破坏发生在与夹头连接处时，则认为该试验无效。
5.1.3拉力试验是破坏性试验，尽管链条在经过最小抗拉载荷作用后试样并没产生明显破坏，但链条所受拉力超过了其屈服强度，因此经过拉力试验后的链条将不能再使用。 5.2链长测量
标准测量长度按表1的规定，但最小测量长度不应少于600mm。 测量时，整个链长应全部得到支撑，并按表1的规定施加测量力。 测量长度的公差应符合表1中规定的标准链长范围。
5.3标记
链条应标有制造商名字或商标，表1中的链号应标记在相应的链条上。
6附件
6.1带附件链条的偏差
带附件链条的长度偏差与不带附件链条的长度偏差相同（见表1）。 6.2 附件尺寸
见表2和表3。
2 JB/T116372013
xe L'090 6'SSO L'Ito 8°L90 L'It L'I LIto 0'190 0'190 uw 08t0 to e 020 I'SSo 0'620 0620 810 80 鲁 鹅 u s'z 10 0 2
5
w
60
Y
6 2 8 28 8 34 2
“
0 cc
5 6
9
N
wou S N 冒 Y uu 冒 X W u 1
4
V
a
大
6
5
ZS
9'9 3
> P 1 K xeu H
6 0
6
5 1
2
?
{举
uu
￥
3 L
D c B u A 冒
一
2
SL
OC1
2 3
台鹅 0 0
07
3 JB/T116372013
7.链轮
链轮齿形按照GB/T15390及GB/T5269设计。 如果链轮是使用在有类似细碎物料夹杂于链轮齿间的工作状况时，应该把链轮齿根圆直径减小，同
时将齿槽中心分离量适当增大。
也可选用带凸缘的链轮或向链条链轮制造商咨询。
表 2 AS 型附件
单位为毫米
链号 662 667H 665X 665K 88K 孔径尺寸适用于铆接。
E max 24.2 29.7 29.7 32.5 32.5
Da min 6.75 8.33 8.33 9.92
A nom
S max 48.4 66.6 69.0 72.2 72.2
T nom 4.3 6.4 7.9 9.5 9.5
35.9 51.6 51.6 51.6 51.6
9.92
单位为毫米 T nom 2.7 4.7 4.7
表3C1型附件
Damin 6.75 6.75 6.75
链号 662 667H 665X 孔径尺寸适用于铆接
H max 37.2 38.9 39.7
nom 22.9 25.4 29.5
A
