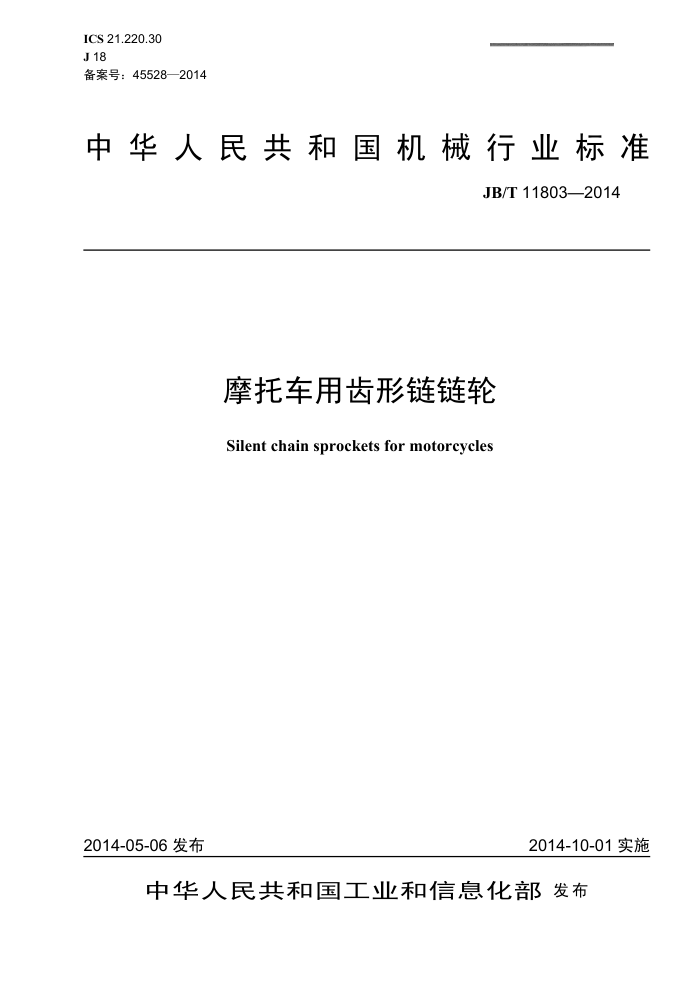

ICS 21.220.30 J 18 备案号：45528—2014
中华人民共和国机械行业标准
JB/T 11803—2014
摩托车用齿形链链轮
Silent chain sprockets for motorcycles
2014-10-01 实施
2014-05-06 发布
中华人民共和国工业和信息化部发布 JB/T 11803—2014
目 次
前言， 1 范围.
..II
规范性引用文件. 术语和定义. 链轮的基本参数和主要尺寸
2
3.
4
标示链轮齿形.. 技术要求及检验方法 7.1圆跳动公差. 7.2 主要尺寸公差.. 7.3跨柱测量距MR
5
....4
........
...............
5
6
7
8标记, 图1 链轮的齿廓形状. 图 2 链轮的轴向齿廓形状图3跨柱测量距的检测. 表 1外啮合齿形链链轮的基本参数和主要尺寸表2内-外复合啮合齿形链链轮的基本参数和主要尺寸表3链轮的轴向齿廓尺寸表 4链轮的径向圆跳动和轴向圆跳动公差,
6
:6
......5 JB/T 11803—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国链传动标准化技术委员会（SAC/TC164）归口。 本标准负责起草单位：青岛征和工业股份有限公司（原青岛征和工业有限公司）。 本标准参加起草单位：杭州顺峰链业有限公司、南京利民机械有限责任公司、青岛征和发动机链系
统有限公司。
本标准主要起草人：金玉谟、付振明。 本标准参加起草人：陈兴龙、徐学俊、金丽君、金丽善本标准为首次发布。
II JB/T 11803—2014
摩托车用齿形链链轮
1范围
本标准规定了摩托车用外啮合和内-外复合啮合齿形链渐开线齿形链轮的基本参数、主要尺寸、技术要求和检验方法。
本标准适用于摩托车发动机正时机构等的齿形链传动用链轮。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本
文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 9785链条链轮术语 GB/T 3374齿轮基本术语 JB/T 10348 8摩托车用齿形链条
3术语和定义
GB/T9785、GB/T 3374、JB/T 10348 界定的以及图1、图 2所示的术语和定义适用于本文件。
说明： d -分度圆直径，d=mz（式中 m=p/元，m 为模数，p为节距); da——齿顶圆直径; d——齿根圆直径。
图1链轮的齿廓形状 JB/T 11803—2014
说明： ba——齿边倒角宽; bf—齿宽; rx -齿侧半径。
图2 2链轮的轴向齿廓形状
链轮的基本参数和主要尺寸
4
4.1齿形链链轮的基本参数有齿数、节距、压力角、分度圆直径、齿顶圆直径、齿根圆直径、跨柱测量距、量柱直径、齿宽。 4.2外啮合齿形链链轮的基本参数和主要尺寸见表1。
表1外啮合齿形链链轮的基本参数和主要尺寸
齿数 z 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
节距 p/mm
分度圆直径 齿顶圆直径 齿根圆直径 跨柱测量距
压力角 α/(°）
da/mm 28.08 30.13 32.18 34.22 36.26 38.30 40.34 42.37 44.40 46.44 48.47 50.55 52.58 54.61 56.64 58.67 60.70
df/mm 21.96 24.01 26.06 28.10 30.14 32.18 34.22 36.25 38.28 40.32 42.35 44.43 46.46 48.49 50.52 52.55 54.58
Mr/mm 30.98 33.24 35.20 37.41 39.44 41.63 43.58 45.74 47.69 49.84 51.79 54.00 55.95 58.08 60.04 62.16 64.12
d/mm 30.31 32.34 34.36 36.38 38.40 40.42 42.44 44.46 46.48 48.51 50.53 52.55 54.57 56.59 58.61 60.63 62.65
30.0
31.5
6.35
30.0
2 JB/T 11803—2014
表1外啮合齿形链链轮的基本参数和主要尺寸（续）节距
齿数 z 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60
分度圆直径
齿根圆直径 df/mm 56.61 58.63
压力角 α/(°）)
齿顶圆直径 da/mm
跨柱测量距 Mr/mm
d/mm 64.68 66.70 68.72 70.74 72.76 74.78 76.80 78.82 80.85 82.87 84.89 86.91 88.93 90.95 92.97 94.99 97.02 99.04 101.06 103.08 105.10 107.12 109.14 111.16 113.19 115.21 117.23 119.25 121.27
p/mm
62.73 64.75 66.78 68.81 70.83 72.86 74.89 76.91 78.94 80.96 82.99 85.01 87.04 89.06 91.09 93.11 95.14 97.16 99.18 101.21 103.23 105.25 107.28 109.30 111.33 113.35 115.37 117.40 119.42
66.23 68.19 70.29 72.26 74.36 76.32 78.42 80.39 82.48 84.45 86.54 88.51 90.59 92.57 94.65 96.62 98.70 100.68 102.75 104.73 106.81 108.78 110.86 112.84 114.91 116.89 118.96 120.94 123.00
60.66 62.69 64.71 66.74 68.77 70.79 72.82 74.84 76.87 78.89 80.92 82.94 84.97 86.99 89.02 91.04 93.06 95.09 97.11 99.13 101.16 103.18 105.21 107.23 109.25 111.28 113.30
6.35
30.0
4.3内-外复合啮合齿形链链轮的基本参数和主要尺寸见表 2
表 2 内-外复合啮合齿形链链轮的基本参数和王要尺寸
齿数 z 15 16 17 18
分度圆直径 齿顶圆直径 齿根圆直径 跨柱测量距 d/mm
压力角 α/(°）
节距 p/mm
da/mm 28.08 30.27 32.31 34.36
d/mm 21.96 24.01 26.05 28.10
Mr/mm 30.96 33.28 35.27 37.51
30.31 32.34 34.36 36.38
31.5
6.35
3 JB/T 118032014
表2内-外复合啮合齿形链链轮的基本参数和主要尺寸（续）
分度圆直径 齿顶圆直径 齿根圆直径 跨柱测量距
齿数 z 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42
压力角 α/(°)
节距 p/mm
d./mm 36.40 38.44 40.47 42.51 44.54 46.58 48.61 50.55 52.58 54.61 56.64 58.67 60.70 62.73 64.75 66.78 68.81 70.84 72.86 74.89 76.91 78.94 80.96 82.99
d/mm 30.14 32.18 34.21 36.25 38.28 40.32 42.35 43.88 45.91 47.94 49.97 52.00 54.02 56.05 58.08 60.11 62.13 64.16 66.19 68.21 70.24 72.26 74.29 76.32
Mr/mm 39.47 41.67 43.62 45.80 47.75 49.90 51.86 53.91 55.86 57.98 59.94 62.05 64.01 66.12 68.08 70.18 72.15 74.24 76.21 78.30 80.27 82.36 84.33 86.41
d/mm 38.40 40.42 42.44 44.46 46.48 48.51 50.53 52.55 54.57 56.59 58.61 60.63 62.65 64.68 66.70 68.72 70.74 72.76 74.78 76.80 78.82 80.85 82.87 84.89
31.5
6.35
30.0
5标示
按本标准制造的齿形链链轮的标示规定如下：
链轮 口 一 口 一
齿数链号标准编号
示例1: CL04-7外啮合齿形链用17齿链轮标示为：链轮 JB/T 11803-CL04-7-17 示例2: CL04CF-5 内-外啮合齿形链用34齿链轮标示为：链轮 JB/T 11803-CL04CF-5-34
4 JB/T 11803—2014
6 链轮齿形
6.1 链轮端面齿廓形状为渐开线齿形，其相关参数和尺寸应符合图1和表1及表2的规定。 6.2 链轮的轴向齿廓形状及尺寸见图2和表3
表 3链轮的轴向齿廓尺寸齿宽
单位为毫米齿边倒角宽
齿侧半径 rx 1.90 2.50 3.10 3.10 3.10
上、下极限
链号 CL04-5、CL04CF-5 CL04-7、CL04CF-7 CL04-9、CL04CF-9 CL04-11、CL04CF-11 CL04-13、CL04CF-13
偏差 -010 -010
br 2.85 4.75 6.60 8.60 10.60
ba 0.50 0.70 0.85 0.85 0.85
ol -0.15
0.15
技术要求及检验方法
7
7.1 圆跳动公差
链轮的径向圆跳动和轴向圆跳动公差应符合表4的规定
表4链轮的径向圆跳动和轴向圆跳动公差
单位为毫米
齿顶圆直径
径向圆跳动
轴向圆跳动
Fr 0.05 0.05 0.08
Ft 0.03 0.05 0.08
da d≤50 50 链轮的径向圆跳动指齿顶圆的径向圆跳动。 链轮的轴向圆跳动指轮齿侧面，直径尺寸比齿根圆直径尺寸小1mm～3mm 处的轴向圆跳动。
7.2　主要尺寸公差
链轮的齿顶圆直径公差取h10; 链轮的齿根圆直径公差取 h11; 链轮的量柱测量距极限偏差取_0.15 mm。
7.3跨柱测量距 MR
不同齿数链轮的跨柱测量距的尺寸应符合表1和表2的规定。跨柱测量距的检测如图3所示，量柱直径d=（4±0.005）mm。
偶数齿时，把量柱放入链轮直径方向上两个相对的齿槽中进行测量。 奇数齿时，把量柱放入最接近于链轮直径方向相对的两个齿槽中进行测量，测量时，两量柱需始终和链轮齿廓接触。
5
