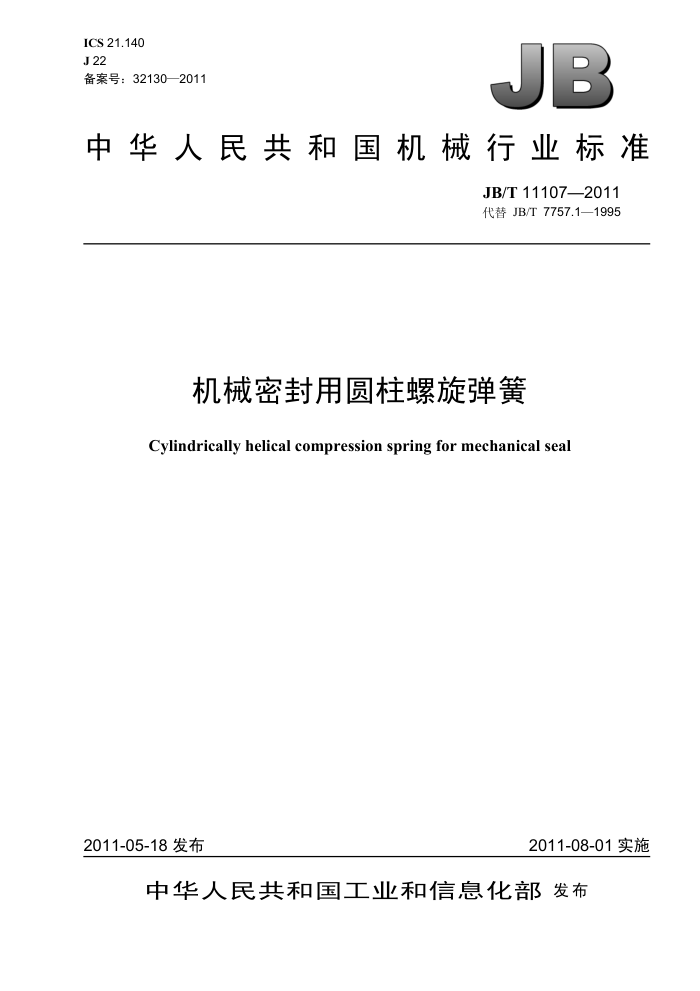

ICS 21.140 J 22 备案号：32130—2011
JB
中华人民共和国机械行业标准
JB/T11107—2011 代替JB/T7757.1—1995
机械密封用圆柱螺旋弹簧
Cylindrically helical compression spring for mechanical seal
2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布 JB/T11107—2011
目 次
前言 1范围..
I11
规范性引用文件. 3. 分类... 4弹簧设计、术语代号 5技术要求... 5.1弹簧产品图样. 5.2弹簧特性及极限偏差 5.3尺寸及极限偏差 5.4外观. 5.5材料.. 6 检验方法.
2
检验规则 8标志、包装、运输和贮存附录A（资料性附录）机械密封常用圆柱螺旋弹簧技术参数［材料按YB（T）11]
7 JB/T11107—2011
前言
本标准代替JB/T7757.1一1995《机械密封用圆柱螺旋弹簧》。 本标准与JB/T7757.1一1995相比，主要变化如下：
本标准由部分标准JB/T7757.1变为单独标准；明确了弹簧主要设计技术参数；明确了工作高度及负荷变形量要求范围：明确了按弹簧外径分类、工作高度时负荷的极限偏差；明确了按弹簧丝径分类、自由高度的极限偏差；取消了JB/T7757.1一1995中对总圈数、端部并圈数量、永久变形的要求；取消了JB/T7757.1一1995中硅青铜线、锡青铜线两种弹簧材料；取消了JB/T7757.1一1995中的附录A、附录B；增加了机械密封常用圆柱螺旋弹簧技术参数，作为资料性附录。
本标准的附录A为资料性附录。 本标准由中国机械工业联合会提出。 本标准由全国机械密封标准化技术委员会（SAC/TC491）归口。 本标准起草单位：东台市海城机械密封弹簧厂、宁波伏尔肯机械密封件制造有限公司、丹东克隆集
团有限公司、四川大学、合肥通用机械研究院。
本标准主要起草人：周金洋、邬国平、周福兴、陈志、李鲲、班玉红。 本标准所代替标准的历次版本发布情况为：
ZBJ22004—1988; —JB/T7757.1—1995。
III JB/T11107—2011
机械密封用圆柱螺旋弹簧
1范围
本标准规定了机械密封用冷卷圆截面圆柱螺旋压缩弹簧的分类、弹簧设计、术语代号、技术要求、 检验方法、检验规则及标志、包装、运输和贮存等。
本标准适用于机械密封用冷卷圆截面圆柱螺旋弹簧，弹簧材料的截面直径（以下简称线径）d大于或等于0.6mm。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T1239.2一2009冷卷圆柱螺旋弹簧技术条件第2部分：压缩弹簧 GB/T23935圆柱螺旋弹簧设计计算 JB/T7944圆柱螺旋弹簧抽样检查 YB（T）11弹簧用不锈钢丝
3分类
弹簧端部结构型式分类见表1。
表1
代号
简 图
端部结构型式
00
My I
两端圈并紧且磨平
两端径向钩弹簧（向内或向外）
My II
Oy
My III
-端径向、一端轴向钩弹簧
4 弹簧设计、术语代号 4.1 机械密封用圆柱螺旋弹簧设计计算按GB/T23935。
1 JB/T11107—2011
5.3.2自由高度H
弹簧自由高度H。的极限偏差按表4的规定。
表4
单位为毫米
线径d ≤1.5 >1.5
极限偏差 ±(0.5~0.7) ±(0.7~1.2)
5.3.3节距t
弹簧在压缩到全变形量的80%时，其正常节距圈不应接触。 5.3.4总圈数n1
n1=n十n2，推荐总圈数值为（n十1.5）或整数值。 5.3.5压并高度Hb
弹簧的压并高度原则上不规定，但对端面磨削约3/4圈的弹簧，需要规定压并高度时，可按式（1）计算。
.(1)
Hb=nidmax
式中： Hb一一压并高度，单位为毫米（mm）； n1- 一总圈数（当总圈数值尾数含有1/4圈或1/2圈时，计算弹簧的压并高度总圈数应再多加1/2
圈);
dmax 最大线径（材料直径与其极限偏差最大值之和），单位为毫米（mm）。 5.3.6垂直度
两端面经过磨削的弹簧，在自由状态下，弹簧轴心线对两端面的垂直度偏差≤0.05Ho。 5.3.7端面磨削
两端面并紧且磨平的弹簧，支承圈磨平部分大于或等于3/4圈，其表面粗糙度值Ra为12.5um，端头厚度不小于d/8。 5.4外观
弹簧表面应光滑，不得有裂纹、起刺等肉眼可见的有害缺陷。 5.5材料 5.5.1常用弹簧材料按YB（T）11选用。 5.5.2弹簧材料必须有材料制造厂的质量检验证明书，并经弹簧制造厂复验合格后方可使用。 5.5.3弹簧材料的质量应符合相应材料标准的有关规定。 5.5.4 使用不同的弹簧材料时，其相应的热处理按GB/T1239.2一2009的规定。 5.5.5 弹簧材料有特殊技术要求时，由供需双方协议规定。 6 检验方法 6.1弹簧特性的测量在精度不低于1%的弹簧试验机上进行。 6.2外径（或内径：
用通用或专用量具测量。 6.3自由高度：
用通用或专用量具（精度为0.05mm）测量，测量弹簧最高点。 6.4节距：
3
