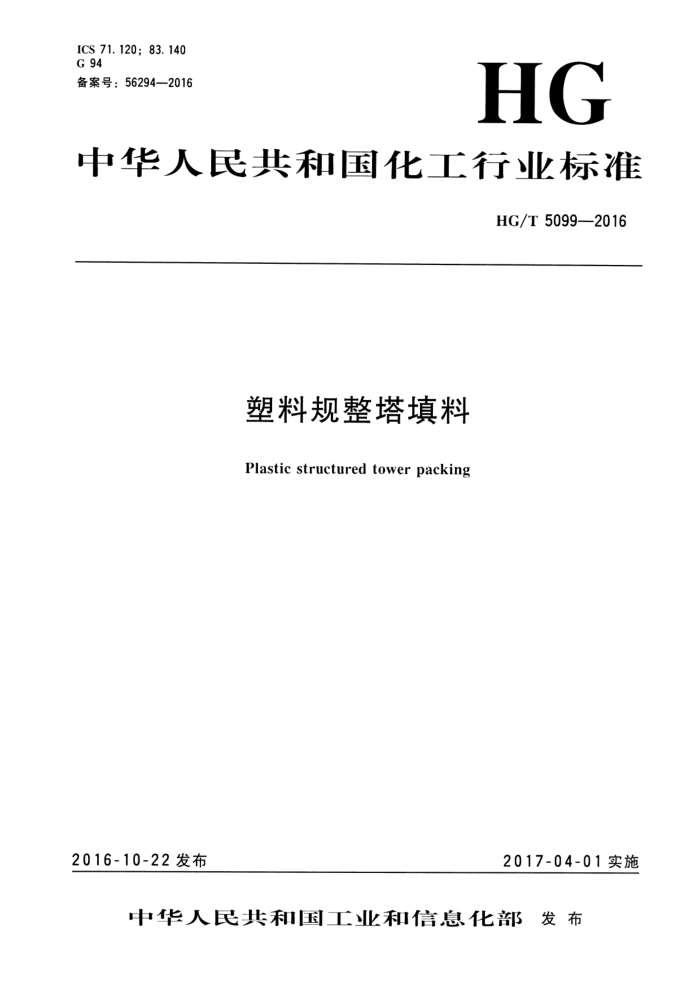

ICS 71.120;83.140 G 94 备案号：56294—2016
HG
中华人民共和国化工行业标准
HG/T5099—2016
塑料规整塔填料
Plastic structured tower packing
2017-04-01实施
2016-10-22发布
中华人民共和国工业和信息化部发布 HG/T 5099—2016
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学T业联合会提出。 本标准由全国非金属化工设备标准化技术委员会（SAC/TC162）归口。 本标准起草单位：江西省裕仁信科技发展有限公司、江西萍乡龙发实业股份有限公司、江西省萍
乡市湘东石油化工填料厂、江西省萍乡市迪尔化工填料有限公司、萍乡市华顺环保化工填料有限公司、萍乡市圣峰填料有限公司、湖南省醴陵市鑫荷化工填料有限公司、江西省工业陶瓷质量监督检验站。
本标准主要起草人：刘宛华、胡萍华、罗德萍、段文辉、赖长萍、段洁、阳世滔、张亮、阳世慈、高洪跃、周碧。
一 HG/T5099—2016
塑料规整塔填料
1范围
本标准规定了塑料规整塔填料的术语和定义，产品分类，要求，试验方法，检验规则以及标志、 包装和贮运。
本标准适用于石油和化学T业及其他工业的填料塔内使用的塑料规整塔填料。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1 塑料非泡沫塑料密度的测定 第1部分：浸渍法、液体比重瓶法和滴定法 GB/T5761悬浮法通用聚氯乙烯树脂 GB/T 11115 聚乙烯（PE）树脂 GB/T12670 聚丙烯（PP）树脂 HG/T 3986 塑料塔填料技术条件
3术语和定义
下列术语和定义适用于本文件。
3. 1
塑料规整塔填料 斗plastic structuredtowerpacking 由板状组合而形成一定形状的塑料件。用于塔内提供相接触的表面积，以促进液体与液体之间、
气体与液体之间及气体与气体之间的能量传递、质量传递或化学反应。
4产品分类
4.1材质
产品按其所用的材质分，常见为聚乙烯（PE）、聚丙烯（PP）、增强聚丙烯（RPP）、聚氯乙烯（PVC）、氯化聚氯乙烯（CPVC）、聚偏氟乙烯（PVDF）6类。 4.2型式
产品按其型式分为：孔板波纹填料（KB）、丝网波纹填料（SW）。 其他型式和材质的产品可由供需双方协商制造。其质量要求除按合同专门规定外，仍应符合本标
准规定。
1 HG/T 5099—2016
4.3型号
倾余斜角度：X（表示30°）、Y（表示45°）比表面积：125、250、350等产品型式：KB、SW 产品材质：PP、PE等
示例：比表面积为125m"/m、倾斜角度为30的聚丙烯孔板波纹的塑料规整塔填料其型号表示为：
PPKB 125X
5要求
5.1材料质量
塑料塔填料所用的材料应选用注塑树脂粒料，聚丙烯树脂性能应符合GB/T12670的规定，聚乙烯树脂性能应符合GB/T11115的规定，聚氯乙烯树脂性能应符合GB/T5761的规定。增强聚丙烯、 氯化聚氯乙烯、聚偏氟乙烯3种树脂目前尚无统一标准，选用树脂原料时应满足塔填料产品性能或合同规定的要求。选用的材料应有质合格证和检测报告单。 5. 2 外观质量
塑料规整塔填料的外观应规整、清洁、表面色泽均一，不得有裂纹、气泡、飞边、毛刺等缺陷。 5.3特性参数、尺寸偏差及变形 5.3.1特性参数
塑料规整塔填料的形状及特性参数参见附录A。 5.3.2 2尺寸偏差及变形
塑料规整塔填料的尺寸偏差及变形应符合表1的规定。
2 HG/T5099—2016
6.3尺寸偏差及变形
峰高、波距、盘高、壁厚用量程为0mm～500mm、精度为0.02mm的游标卡尺进行测量，测量5个不同部位的同一尺寸，取其平均值为测量结果。平整度用精度为1.0级的水平尺进行测量。盘径用量程为0mm～20000mm、精度为0.5mm的尺进行测量，取垂直方向的两个测量值的平均值为测量结果。圆度用量程为0mm~20000mm、精度为0.5mm的尺测量盘径的最大值与最小值，其值之差即为圆度。 6.4物理性能 6.4.1密度
密度按GB/T1033.1的规定进行检测。 6.4.2抗压强度
6.4.2.1试验机
试验机应符合下列要求：
所用试验机须能以一定的速度连续均匀地增加负荷；
a） b） 量程必须能使试验结果在全部量程的10%～90%之间 c） 测量准确度为1.0级； d） 对试样施加负荷的压板，其上下加压面的中心与试验机架中心线一致，通过平滑而互相平行
的两个面使压缩负荷准确地施加在轴线上。压板直径至少大于试样直径20mm（方形压板亦可），如压板属另外配置时，应加上压板的有效荷重。
6.4.2.2试样
试样应从检验用样品中切取。试样为尺寸100mm土2mm的正方体，每组试样不少于5个。 6.4.2.3试验 6.4.2.3.1试样状态调整和试验环境。
a）状态调整：试样在试验前应处于23℃土2℃条件调节4h以上。 b)i 试验环境：试验环境温度23℃土2℃。
6.4.2.3.2受抗面积尺寸用精度为0.02mm、量程为0mm～500mm的游标卡尺测量（L），准确度至0.02mm。 6.4.2.3.3试验机以20mm/min的加载速度加载，记录其最大负荷值（F）。 6.4.2.4结果计算 6.4.2.4.1 抗压强度按公式（1）计算。
F
p=L2
(1)
式中： p—一抗压强度的数值，单位为兆帕（MPa）； F一试样承受的最大负荷的数值，单位为牛顿（N)； L试样承压面边长的数值，单位为毫米（mm）。
6.4.2.4.2试验结果以5个试样的算术平均值为最终结果，结果保留2位小数。 4 HG/T5099—2016
6.4.3耐热变形温度
耐热变形温度按HG/T3986的规定进行。其中试样按6.4.2.2的规定。
7检验规则
7.1检验分类
产品检验分型式检验和出厂检验两种。 7.1.1型式检验
产品的型式检验每年进行一次，检验项目为本标准第5章规定的全部项目（材料质量、外观质量、尺寸偏差及变形、密度、抗压强度、耐热变形温度）。
有下列情况之一时，应进行型式检验： a） 产品的结构、原料或工艺有较大改变，可能影响产品性能时； b）出厂检验结果与上次型式检验有较大差异时； c） 国家有关法令、法规要求时； d) 合同规定时。
7. 1. 2 出厂检验
所有产品出厂前都必须做出厂检验，检验项目为本标准第5章的外观质量、尺寸偏差及变形。 7.2组批
塑料规整塔填料应成批验收。以相同原料、工艺和设备等条件下制成的同一规格的塑料规整塔填料为一批。盘径不大于800mm，以不大于5m3为一个批量；盘径大于800mm，以不大于10m3为一个批量。 7.3抽样
对每批产品应采用具有代表性、随机性的方式按表3的规定抽取试验所需样品数。 7.4判定规则 7.4.1 产品检验时的样本大小及合格判定数应按表3的规定进行判定。
表3样本大小及合格判定数
单位为盘
合格判定数
不合格判定数
检验项目
样本大小
Ac 0 0 平均值应符合表2的规定平均值应符合表2的规定 0
Re 1 1
外观质量尺寸偏差及变形密度抗压强度耐热变形温度
3 3 2 15 5
1
7. 4. 2 对于塑料规整塔填料的检验，全部项目合格时判该批产品为合格，有一项以上（含一项）不
5 HG/T5099—2016 合格时则判该批产品为不合格。 7.4.3对因外观质量和尺寸偏差及变形判定为不合格的一批产品．允许供方剔除不合格品后重新组批提交检验。
8 标志、包装和购运
8.1标志 8. 1. 1 产品包装上用适当方式标明产品名称、品种、商标、生产厂名和厂址。 8.1. 2 产品出厂应有产品合格证和使用说明书，并标明如下内容：
aj 产品名称及标准编号； b)j 产品的生产批号； c） 产品的材质、型号和规格； d) 生产企业的名称、地址。
8. 2 2包装
产品包装按照供需双方协议。包装应牢固，以保证在运输时不损坏。 8. 3 3贴运
产品在装卸、运输时要平稳、轻放，严禁抛挪或重压。应贮存在室温不超过35℃的仓库中，严禁曝晒或雨淋。
