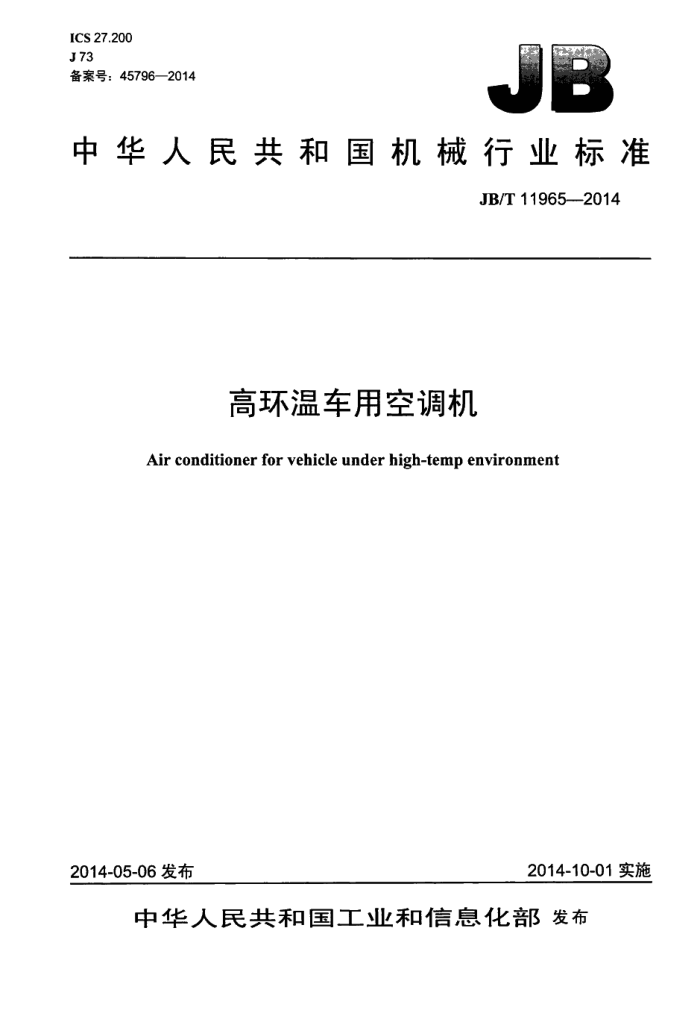

ICS 27.200 J73 备案号：45796—2014
中华人民共和国机械行业标准
JB/T11965--2014
高环温车用空调机
Air conditioner for vehicle under high-temp environment
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11965—2014
目 次
前言范围
.I
1
2. 规范性引用文件。 3术语和定义. 4型式和基本参数 4.1型式.. 4.2基本参数 5要求.. 5.1般要求. 5.2安全要求. 5.3 性能要求. 6试验 6.1试验条件. 6.2试验要求... 6.3试验方法 7检验规则 7..．出厂检验. 7.2抽样检验 7.3型式检验.. 8标志。包装运输和贮存 8.标志 8.2 出厂文件及附件 8.3 包装. 8.4 运输和贮存. 表1 试验工况.. 表2 空调机噪声限. 表3 检验项目，
-
P.
+
I JB/T11965—2014
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：合肥天鹅制冷科技有限公司、合肥通用机械研究院、马鞍山市博浪热能科技
有限公司，合肥通用机电产品检测院有限公司。合肥通用环境控制技术有限责任公司。
本标准参加起草单位：上虞市诚信机电科技有限公司上虞市职业教育中心。 本标准主要起草人：金从卓，陈志文，孙英、钟瑜，我晔，汪吉平，朱丰雷，许永峰，张贤根，王
伟，章丹、严银海。郝红霞，姚红焰凡登宏，赵贝孙云。
本标准为首次发布。
II JB/T11965—2014
高环温车用空调机
1范围
本标准规定了高环温车用空调机（以下简称“空调机）的术语和定义，型式和基本参数，要求，试验、检验规则、标志。包装，运输和贮存等。
本标准适用寸使用环境温度不高于80C的高环温车用空调机
2规范性引用文件
下列文件对本文件的应用是必不可少的凡是注日期的用文件，仅注日期的版本活用子本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T4054—2008涂料涂覆标记 GB6388运输包装收发货标志 GB9237制冷和供热用机械制冷系统安全要求 GB/T13306标牌 GB/T13384机电产品包装通用技术条件 GB/T17758-2010单元式空气调节机 GB/T 17794 柔性泡沫橡塑绝热制品 GB/T21361—2008汽车用空调器 GB25130单元式空气调节机安全要求 GJB150.12A--2009军用装备实验室环境试验方法第12部分：砂尘试验 JB/T2379金属管状电热元件 JB/T7249制冷设备术语 JB/T10562一般用途轴流通风机技术条件 JB/T10563一般用途高心通风机技术条件 JTGB01--2003公路工程技术标准（附条文说明） NB/T47012制冷装置用压力容器 QB/T2164家用和类似用途的风扇型PTCR加热器
3术语和定义
JB/T7249界定的以及下列术语和定义适用于本文件。
3.1
高环温车用空调机air conditionerfor vehicleunderhigh-temp environment 一种用于特殊车辆或其他车载密闭空问的空气调节设备，在环境温度为80℃时可正常制冷。可包
括加热和净化装置。 3.2
高温工况制冷量 total cooling capacity under high temperature environment 空调机在本标准规定的高温制冷工况下，单位时间内去除的热量总和，单位为瓦（W）。
1 JB/T119652014
4型式和基本参数
4.1 型式 4.1.1按结构分为：
整体式：分体式。
4.1.2按功能分为：
冷风型：电加热型
4.1.3按压缩机所在位置分为：
压缩机在室内侧：压缩机在室外侧。
4.1.4按压缩机驱动方式分为：
机械驱动；电驱动。
4.1.5 按送风型式分为：
直吹式：风道式。
4.2基本参数 4.2.1空调机的基本参数包括制冷量（电加热制热量）、制冷消耗功率（电加热消耗功率）、送风量、 制冷剂、噪声。 4.2.2空调机在下列条件下应能正常工作：
冷风型空调机环境温度：21℃80℃； -电加热型空调机环境温度：-20℃80℃。
4.2.3空调机试验况见表1。风量测量时，机外静压的波动在测定时间内应稳定在规定静压的土10% 以内，但是规定静压少于98Pa时应取士9.8Pa。
表1试验工况蒸发器侧空气状态
单位为摄氏度
冷凝器侧空气状态干球温度
工况条件
干球温度 30
湿球温度 23 28
混球温度
名义高温极限运行凝结水排除
46 55 80 27
40 40 27 20 -20 20
制冷
24
名义低温
电加热
风量测量
16
4.2.4直吹式的空调机，机外静压为0：风道式空调机应标称机外静压。 2 JB/T119652014
5要求
5.1一般要求 5.1.1空调机应按规定程序批准的图样和技术文件（或按用户和制造厂的协议）制造。 5.1.2零部件和材料应耐高温、耐老化且应符合相关标准的规定，并能满足空调机的性能要求。 5.1.3喷涂件外观等级不应低于GB/T4054—2008中的I级，且使用环境条件应符合GB/T4054—2008 中的E级：空调机表面不应有明显的气泡、流痕、漏涂、底漆外露及皱纹和其他损伤。 5.1.4隔热材料应符合GB/T17794的规定。 5.1.5风机应符合JB/T10562和JB/T10563的规定。 5.1.6电加热元件应符合JB/T2379和QB/T2164的规定。 5.1.7换热器应符合相关标准的规定。 5.1.8压力容器应按NB/T47012的规定设计~制造和检验。 5.1.9制冷系统的设计应符合GB9237的相关规定：压缩机应符合相关标准的规定。 5.1.10.f 制冷系统在制冷剂、润滑油及其混合物的作用下不应产生劣化且保证空调机正常工作。 5.1.11结构设计时应提供适当的维修空问。易损件。常拆件应便于更换和拆卸。 5.2安全要求 5.2.1 空调机的安全要求应符合GB25130的规定。 5.2.2在正常使用状态下，对人可能接触的表面温度超过60℃的部位应设置隔热或散热装置：对人可能接触的高速旋转部位应设置安全防护装置，并有警示标志。 5.2.3控制系统应有防止运行参数（如温度，压力等）超过规定范围的安全保护措施或器件，其工作应灵敏、安全可靠。 5.2.4空调机单台质量超过50kg时，应在适当部位设置吊装螺栓或提手。安装固定部位应确保空调机安装后的稳固。 5.3性能要求 5.3.1密封性能
空调机制冷系统不应有制冷剂泄漏。 5.3.2运转
空调机在正常运转时电流。输入功率和进、出风温度等参数应符合设计要求。 5.3.3制冷量
空调机的实测制冷量应不小于名义值的95% 5.3.4制冷消耗功率
制冷消耗功率的实测值应不大于名义值的110% 5.3.5电加热消耗功率
电加热型空调机电加热装置的实测消耗功率要求如下：电加热装置名义消耗功率不大于200W的：其充差为土10%：200W以上的，其充差为-10%～5%或20W（选大者），PTC电热元件消耗功率的下限不受此限。
3 JB/T11965--2014
5.3.6极限运行
空调机在极限运行工况时： a）各部位不应损坏，空调机应能正常运转测得该工况下的极限消耗功率： b）空调机在第1h极限连续运行期问，过载保护器不应跳开： c）当空调机停机3min后，再起动连续运行1h：但在起动运行的最初5min内充许过载保护器跳
开，其后不允许动作：在运行的最初5min内过载保护器不复位时，而在停机不超过30min内复位的，应能够再连续运行1h：
d）对可手动复位的过载保护器，在最初5min内跳开的，并应在跳开10min后使其强行复位，应
能够再连续运行1h。
5.3.7 凝结水排除能力
空调机应具有排除凝结水能力：并且不应有水从空调机中溢出或吹出。 5.3.8 3高温工况制冷量
空调机实测制冷量应不小汀名义值的85%。 5.3.9低温
经低温试验，电加热型空调机应能正常制热。 5.3.10噪声
空调机的噪声实测值位不大予明示值加3dB（A）后的值，且不大了表2的规定。
表2空调机噪声限
室内侧 dB (A)
室外侧 dB (A) 68 73 73 82
名义制冷量
kw <7 >7~14 >[4~28 >28
直吹式 63 64 68 72
风道式 66 70 71 78
5.3.11能效比
在名义制冷工况下，空调机的能效比实测值应不小于明示值的95%。 5.3.12 送风量
空调机的送风量实测值应不小于名义送风量的95% 5.3.13振动
经振动试验后，空调机不应有破损，裂缝、渗漏。零部件应无损坏，紧固件无松动，应能正常工作。 5.3.14砂尘
按6.3.13方法试验，空调机的室外机组（或室外侧）应能正常工作。
4 JB/T11965—2014
5.3.15运输性
在正常运输条件下，空调机不应出现制冷剂泄漏、管路振裂。不起动等现象。
6试验
6.1试验条件 6.1.1制冷量和制热量的试验装置见GB/T17758--2010中附录A 6.1.2试验工况按表1的规定。 6.1.3测量仪器仪表应符合GB/17758一2010中表4的规定。 6.1.4制冷试验和制热试验时，试验工况参数的读数允差应符合GB/T17758一2010中表5的规定。 6.2试验要求 6.2.1试验应按空调机铭牌上的额定电压和额定频率进行。 6.2.2分体式空调机室内机组与室外机组的连接管应按制造厂提供的全部管长或7.5m管长进行试验连接管在室外部分的长度应不少于3m，室内和室外部分的隔热和安装要求按产品说明书进行。 6.3试验方法 6.3.1密封性试验
空调机的制冷系统在正常的制冷剂充灌量下，不通电置于环境温度为16℃～35℃的正压室内：用灵敏度为1×10~Pam/s的卤素检漏仪进行检验。 6.3.2运转试验
在接近名义制冷工况的条件下运行，分别测量空调机的输入功率，运转电流和进，出风温度：并检查控制元件的动作是否正常。 6.3.3制冷量试验
按表1规定的名义制冷工况和GB/T17758一2010中附录A规定的方法进行试验 6.3.4制冷消耗功率试验
在6.3.3试验的同时，测量空调机的输入功率。 6.3.5电加热消耗功率试验
在表1规定的电加热名义工况下，按GB/T17758—2010中6.3.7b）规定的试验方法测量空调机的输入功率。 6.3.6极限运行试验
按表1规定的极限运行工况运行1h，然后停机3min（此问电压上升不应超过3%），再起动运行1h。 6.3.7凝结水排除能力试验
将空调机的温度控制器、风机速度、风门和导向格栅调到最易凝水状态，在接水盘注满水即达到排水口流水后，按表1规定的凝结水排除工况运行，当接水盘的水位稳定后，再连续运行4h。
