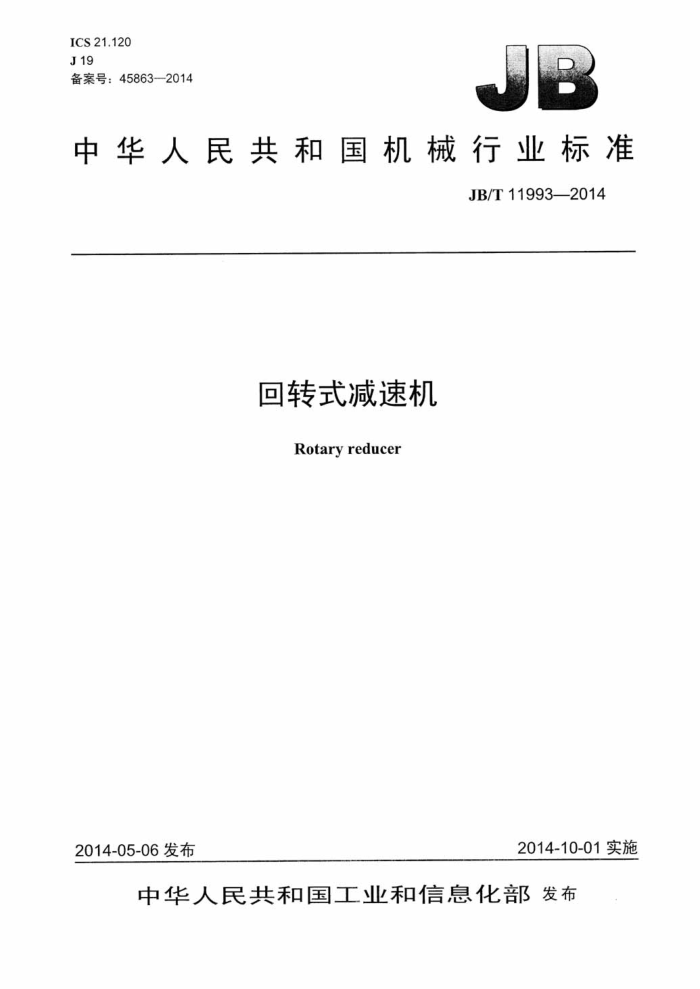

ICS21.120 J19 备案号：45863-2014
中华人民共和国机械行业标准
JB/T11993—2014
回转式减速机
Rotary reducer
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准回转式减速机 JB/T11993-2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-2印张·66千字 2015年3月第1版第1次印刷
定价：30.00元
*
书号：15111：12180 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有侵权必究 JB/T11993—2014
目 次
前言 1范围. 2规范性引用文件 3术语和定义. 4型式与基本参数 4.1结构型式. 4.2产品标记
H
4.3基本参数 4.4外形及安装尺寸
5要求...
15
5.1 主要零件 5.2 总成. 5.3 减速机润滑 5.4 涂装 5.5 输出转矩空载、负载和超载 5.6 传动效率 5.7 倾翻力矩 5.8 轴向载荷 5.9 温升.. 5.10 使用寿命 5.11 减速机的选用 6试验方法 6.1 齿隙测试 6.2 转矩试验 6.3 传动效率 6.4 倾翻力矩 6.5 轴向载荷 6.6温升 6.7寿命试验 7检验规则 7.1：出厂检验 7.2型式检验 7.3产品型式检验数量 8标志、包装、运输和贮存
16 17
17
门
门
17 17 17
18 18 18 18 18 .18 18 18 19 19 19 19 20 20
8.1标志 8.2 包装 8.3 运输. 8.4 贮存 JB/T11993—2014
附录A（资料性附录）减速机的选用 A.1选用方法 A.2选用举例. 图1减速机示意图2输出转速与输出转矩对应关系图3SE102（5）-62-XX-X与SE163（7）-73-XX-X单蜗杆减速机的外形及安装尺寸图4SE223（9）-61-XX-X、SE314（12）-78-XX-X、SE343（14）-85-XX-X与SE422（17）
.21 21 24
2
102-XX-X单蜗杆减速机的外形及安装尺寸... 图5SE525（21）-125-XX-X与SE620（25）-150-XX-X单蜗杆减速机的外形及安装尺寸图6SE163（7）-73-XX-2X双蜗杆减速机的外形及安装尺寸. 图7SE223（9）-61-XX-2X、SE314（12）-78-XX-2X、SE343（14）-85-XX-2X与SE422（17） 102-XX-2X双蜗杆减速机外形及安装尺寸. 图8SE525-（21）-125-XX-2X与SE620（25）-150-XX-2X双蜗杆减速机的外形及安装尺寸 ..15 图A.1减速机极限载荷曲线，
$6 8
...10
13
.21 23 .24 24
图A.2系列产品载荷图A.3每分钟最大工作时间比图A.4减速机极限寿命值表1减速机基本参数表2SE102（5）-62-XX-X与SE163（7）-73-XX-X单蜗杆减速机的外形及安装尺寸表3SE223（9）-61-XX-X、SE314（12）-78-XX-X、SE343（14）-85-XX-X与SE422（17） 102-XX-X单蜗杆减速机的外形及安装尺寸... 表4SE525（21）-125-XX-X与SE620（25）-150-XX-X单蜗杆减速机的外形及安装尺寸. 表5SE163（7）-73-XX-2X双蜗杆减速机的外形及安装尺寸... 表6SE223（9）-61-XX-2X、SE314（12）-78-XX-2X、SE343（14）-85-XX-2X与SE422（17） 102-XX-2X双蜗杆减速机外形及安装尺寸. 表7SE525（21）-125-XX-2X与SE620（25）-150-XX-2X双蜗杆减速机的外形及安装尺寸 ...13 表8圆锥滚子轴承的轴向间隙.
4
.6
.8 .10
.11
.16 16 16 19 22
表9齿隙允许值表10螺栓拧紧力矩表11检验项目表A.1回转支承静态工况下安全系数
II JB/T11993—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国减速机标准化技术委员会（SAC/TC357）归口。 本标准起草单位：江阴市华方新能源高科设备有限公司、南京工业大学、天津市石化通用机械研究
所、机械工业减变速机及环保机械产品质量监督检测中心、上海泰极传动机械有限公司、江阴市技术监督研究所、江苏泰隆减速机股份有限公司、苏州大方特种车股份有限公司。
本标准主要起草人：尚广江、方成刚、刘志新、马小娟、缪冬红、丁金清、孔霞、李素珍、蔡云龙职山杰。
本标准为首次发布。
III JB/T119932014
回转式减速机
1范围
本标准规定了回转式减速机（以下简称减速机）的术语和定义、型式与基本参数、要求、试验方法、 检验规则、标志、包装、运输和贮存。
本标准适用于回转式减速机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1348-2009 球墨铸铁件 GB/T7323—2008 极压锂基润滑脂 GB/T133062011 标牌 GB/T133842008 机电产品包装通用技术条件 GB/T225232008塞尺 JB/T23002011 1回转支承 JB/T5558—1991 蜗杆减速器加载试验方法 JB/T5944—1991 工程机械热处理件通用技术条件 JB/T59461991 工程机械 涂装通用技术条件
3术语和定义
下列术语和定义适用于本文件。 倾翻力矩tiltingmoment 减速机安装后可承受的垂直于安装面的翻转力矩。 注：其大小等于垂直于安装面的载荷大小乘以回转支承中心到载荷作用方向间的垂直距离。
4型式与基本参数
4.1结构型式 4.1.1基本组成
减速机由基座、回转支承、蜗杆、原动机连接块与端盖组成（见图1）。 4.1.2蜗杆输入端和非输入端结构型式 4.1.2.1蜗杆输入端型式
蜗杆输入端型式有两种，表示如下： B一一蜗杆输入端为SAE6B花键孔，如果不是字母B而是一个数字，则该数字为带键槽的圆柱形
1 JB/T11993—2014
轴孔直径的毫米数。 4.1.2.2蜗杆非输入端型式
蜗杆非输入端型式有三种，表示如下： a）H—蜗杆非输入端为外六方： b）E-—蜗杆非输入端有编码器连接接口 c）缺省 一蜗杆非输入端无功能设置，端盖为闷盖。
4.2产品标记 4.2.1型号标记方法回转式减速机SE-口-
钢堵头位置缺省为0位（见图1）蜗杆输入端位置 ROO右侧：LOO左侧缺省口口单蜗杆传动：2口口双蜗杆传动蜗杆非输入端型式蜗杆输入端型式回转式减速机传动比产品规格以钢球滚道直径近似米制尺寸表示，括号内数值为寸制英寸表示产品型式
4.2.2型号标记示例
示例：减速机滚道直径约为314mm（12in），传动比78，单蜗杆传动，蜗杆输入端型式为SAE6B花键，蜗杆非输入端为外六方，安装位置在右侧，堵塞位置为0位，标记为：
SE314 (12) -78-BH-R
减速机示意如图1所示。
基座回转支承顶板
P
钢球堵头（标准位置）
内圈螺栓孔位置编号
总螺栓孔数
左）非输入端位置
RC右输入端位置
输出
蜗杆
瑞盖
原动机连接块
图1减速机示意
2 JB/T119932014
4.3基本参数
减速机按产品规格和传动形式分，共15种规格，其基本参数应符合表1的规定。
表1 减速机基本参数
滚道 轴向 倾翻 额定输 额定输 最大输
钢球
模数 直径 传动比 直径 载荷 力矩 出转速 出转矩 出转矩 效率
型号
%
KN KN.m r/min kN-m kN-m
mm
mm
0.6 0.8 33~40 1.0
2.5 14 62 102.30 76 1.8 3.15 19.844 73 162.99 133 13.5
SE102 (5)-62-XX-X SE163（(7)-73-XX-X SE163 (7)-73-XX-2X SE223(9)-61-XX-X SE223(9)-61-XX-2X SE314 （12)-78-XX-X SE314(12)-78-XX-2X SE343（14)-85-XX-X SE343 （14)-85-XX-2X SE422 (17)-102-XX-X SE422（17)-102-XX-2X SE525 (21)-125-XX-X SE525(21)-125-XX-2X SE620（25)-150-XX-X SE620(25)-150-XX-2X
1
1.2 2.4 8.5
33~40
2.0 6.5 13.0 17.0
33~40
5/3.75 22.225 61 222.50 338 33.9
二
9.5
7.5 15.0 19.0 8.0 10.0
5/3.75 22.225 78 314.30 475 54.3
33~40
1
5/3.75 22.225 85 342.50 555 67.8
16.0 20.0 33~40 10.0 12.5 20.0 25.0 33~40 13.0 16.5 26.0 33.0 33~40 16.0 20.0
5/3.75 22.225 102 422.10 970 135.6
5/3.75 25.4 125 525.46 1598 203.0
1
33~40
5/3.75 25.4 150 620.00 2360 271.0
1
32.0 40.0
注1：表中模数“5/3.75”含义为蜗杆与齿轮为双模数短齿形。 注2：减速机最高输出转速不大于3r/min：输出转速与输出转矩对应关系如图2所示。 注3：减速机起动转矩不大于额定转矩值的2倍。
LI-NY
1/27
.
1/37
输出转速r/min
说明：
额定转矩。
图2输出转速与输出转矩对应关系
4.4外形及安装尺寸 4.4.1 单蜗杆减速机外形及安装尺寸 4.4.1.1SE102（5）-62-XX-X与SE163（7）-73-XX-X单蜗杆减速机的外形及安装尺寸如图3所示和
3
