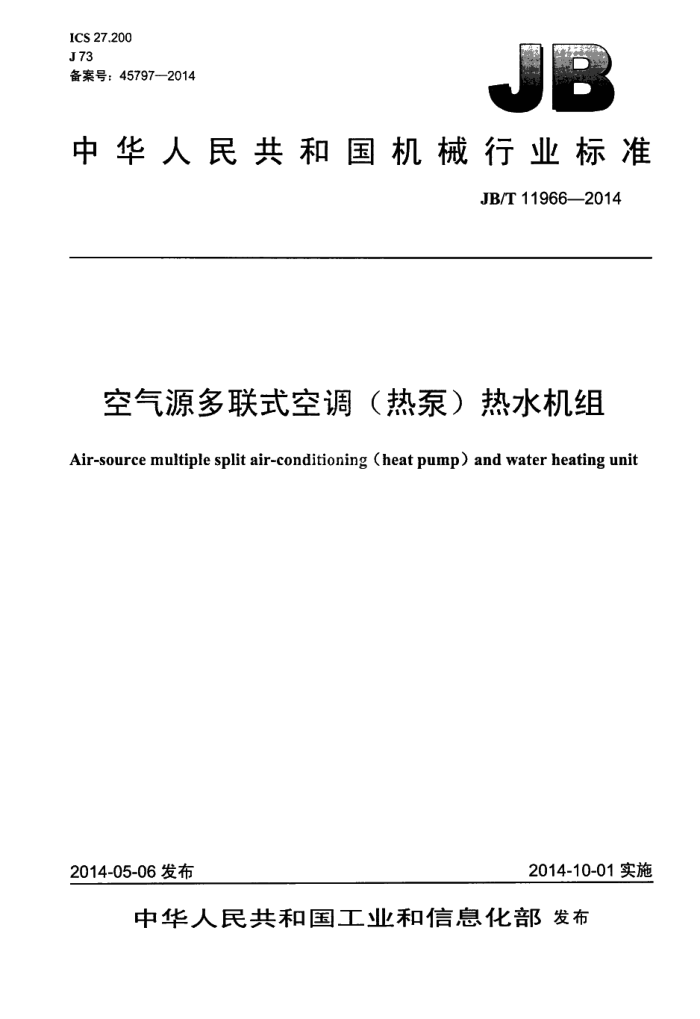

ICS 27.200 J73 备案号：45797—2014
中华人民共和国机械行业标准
JB/T11966—2014
空气源多联式空调（热泵）热水机组
Air-source multiple split air-conditioning (heat pump ) and water heating unit
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T119662014
目 次
前言 1范围.. 2规范性引用文件 3术语与定义 4型式与基本参数...
.I1
4.1 型式. 4.2基本参数. 5要求. 5.1 般要求 5.2 性能要求. 5.3 热水存性能.
5.4 水质.. 5.5 安全要求. 5.6 结构件耐候性 6 试验 6.1 仪器仪表 6.2 试验工况 6.3 主要性能试验， 6.4 噪声试验 7检验规则 7.1 出厂检验. 7.2 抽样检验 7.3 型式检验 8标志、包装，运输和处存 8.1 标志 8.2 包装. 8.3 运输和些存附录A（规范性附录）试验用仪器仪表的规定 A.1 测量仪表和精度 A.2 测量规定。 图1 系统连接示意表1工作温度范围. 表2机组的试验工况表3机组测试温度和流量极限偏差表4 检验项目
C
0
1 JB/T119662014
前言
本标准按照GB/T1.12009给出的规则起草，本标准由中国机械工业联合会提出。 本标准由企国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：大金（中国）投资有限公司，合肥通用机械研究院，广东美的暖通设备有限
，
公司，背岛海信日立空调系统有限公司，合肥通用机电产品检测院有限公司，合肥通用环境控制技术有限责任公司
本标准参加起草单位：珠海格力电器股份有限公司，深圳麦克维尔空调有限公司。 本标准主要起草人：张建强、杨文靖、张秀平，伍光辉、孟建军。杨玲玲、李芳、熊建国、蔡永坚。 本标准为首次发布。
II JB/T11966—-2014
空气源多联式空调（热泵）热水机组
1范围
本标准规定了空气源多联式空调（热泵）热水机组（以下简称“机组"）的术语和定义型式与基本参数、要求，试验，检验规则、标志。包装，运输和处存等。
本标准适用于封闭型电动机-压缩机驱动，采用蒸汽压缩制冷循环，以空气为热源，可以同时或兼有提供生活热水、热水辐射供暖和室内空气调节功能的多联式空调（热泵）机组。
具有热水辐射供暖用热水功能的单元式机组可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的用文件，其最新版本（包括所有的修改单）适用予本文件。
GB/TI91包装储运图示标志 GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB5296.2消费品使用说明第2部分：家用和类似用途电器 GB/T10870容积式和离心式冷水（热泵）机组性能试验方法 GB/T13306标牌 GB/T18430.1蒸气压缩循环冷水（热泵）机纽第1部分：工业或商业用及类似用途的冷水（热泵）
机纽
GB/T 18837 多联式空调（热泵）机组 GB/T21362 商业或工业用及类似用途的热泵热水机 GB25130单元式空气调节机安全要求 GB/T29031空气源单元式空调（热泵）热水机组
3术语与定义
GB/T18837、GB/T21362和GB/T29031界定的以及下列术语和定义适用于本文件。
3.1
空气源多联式空调热泵）热水机组air-sourcemultiplesplitair-conditioning（heatpump）and water heating unit
以空气为热源，可以同时或兼有提供生活热水热水辐射供暖和室内空气调节功能的多联式空气调节机。 3.2
热水辐射供暖radiant heating 以热水为热媒，在加热管内循环流动，通过地板等以辐射和对流的传热方式向室内供热的供暖方式。
3.3
热水辐射供暖能力capacityof radiantheating OD 在规定的热水辐射供暖试验条件下，机组单位时问内产生的热水辐射供暖热量总和，单位为瓦（W）。
1 JB/T119662014
3.4
热水辐射供暖消耗功率 power consumption of radiantheating WD 在规定的热水辐射供暖试验条件下，机组单位时间内所消耗的总功率，单位为瓦（W）
3.5
热水辐射供暖性能系数 radiant heating coefficient of performance COPD 在规定的名义热水辐射供暖工况下，机组的热水辐射供暖量与消耗功率之比，其值用瓦每瓦（W/W）
表示。
4型式与基本参数
4.1型式 4.1.1按使用电源分为：
单相电源式（220V，50Hz）：三相电源式（380V，50Hz）
4.1.2按制热水方式分为：
直接换热方式，包括： .一次加热式： *循环加热式： ·静态加热式。 一间接换热方式。
4.1.3按功能模式分为：
一单冷型（在具有空调制冷功能的基础上同时或兼有制热水功能）：冷暖型（在具有空调制冷和制热功能的基础上同时或兼有制热水、热水辐射供暖的功能）。
4.2基本参数 4.2.1 机组电源为额定电压220V单相或380V三相交流电，额定频率50Hz。 4.2.2机组工作温度范围见表1。
表1工作温度范围
单位为摄氏度
环境温度 -7~43
初始水温度 9~29
5要求
5.1一般要求 5.1.1 机组应按经规定程序批准的图样和技术文件制造。 5.1.2 保温层应有良好的保温性能，表面不应有凝露：保温材料应无毒，无异味。 5.1.3承压式水箱进出水管直接安装于公共供水系统时，水管接头应符合有关标准的要求。 5.1.4黑色金属制件表面应进行防锈蚀处理。 5.1.5 各零部件的安装应牢固可靠。管路与零部件之问不应有相互摩擦和碰撞：压缩机应有防振动措 2 JB/T11966—2014
施，机纽运转时应无异常声音：电磁换向阀等零件动作应灵敏，可靠。 5.1.6结构设计应方便维修，压缩机-水泵。风机电动机等关键部件应易于更换。 5.1.7铭牌和装饰板应经久耐用，经型式检验后不得变形、脱落，其图案和字迹仍应清楚。 5.1.8主要的电气控制应包括对压缩机、风机电动机、四通换向阀等电气元器件的控制，一般情况下应有压缩机高温，逆缺相，短路、断路、漏电保，高/低压力、冷凝器高温，蒸发器低温等保护功能。 5.1.9在进水水质符合国家要求的前提下，所有热源水侧的管路，换热设备应具有抗腐蚀的能力，使用过程中机组不应污染所使用的水源。 5.1.10与水接触部件应根据需要采取防冻措施。 5.2性能要求 5.2.1通则 5.2.1.1空调模式的性能要求和试验方法应符合GB/T18837的规定。 5.2.1.2热水模式下的性能要求和试验方法应符合GB/T21362的规定，静态加热式性能要求和试验方法应符合GB/T29031的规定。 5.2.1.3冷风热水联供模式的要求和试验方法应符合GB/T29031的规定。 5.2.1.4热水辐射供暖性能要求和试验方法应符合本标准的规定。 5.2.2制冷系统密封性能
制冷系统密封性能应符合GB/T18837的规定。 5.2.3水路系统密封性能
水路系统密封性能应符合GB/T21362的规定。 5.2.4水箱强度要求
水箱强度应符合GB/T29031的规定。 5.2.5热水辐射供暖能力
机组热水辐射供暖能力应不小于名义值的92%。 5.2.6热水辐射供暖消耗功率
机组热水辐射供暖消耗功率应不大于名义值的110%。 5.2.7热水辐射供暖性能系数
机组的热水辐射供暖性能系数应不低于3.4，且应不小于名义值的92%。 5.2.8热水辐射供暖最大运行
机组在热水辐射供暖最大运行时： a）各部件不应损坏，机组应能正常运行： b）在运行期间：过载保护器不应跳开； c）当机组停机3min后，再起动连续运行1h但在起动运行的最初5min内充许过载保护器跳开，
其后不充许动作；在运行的最初5min内过载保护器不复位时，而在停机不超过30min复位的，应能够再连续运行1h
d）对于手动复位的过载保护器，在最初的5min内跳开的，并应在跳开10min后使其强行复位，
应能够再连续运行1ha
3 JB/T11966-2014
5.2.9 热水辐射供暖低温工况
机组在热水辐射供暖低温工况下能正带运行，运行期问安全装置不应跳开。 5.2.10热水辐射供暖除霜运行工况
机组在热水辐射供暖除霜运行工况下运行时，除霜所需要的时间应不超过试验总时间的20%，除霜周期结束时，室外侧温度升高应不大5℃。 5.2.11噪声
机组室内机、室外机的噪声应符合GB/T18837的规定。 5.3热水贴存性能
带水箱的机组水箱热水贮存性能应符合GB/T21362的规定。 5.4水质
机组水系统的水质应符合GB/T18430.1的规定。 5.5安全要求
机组的安全性应符合GB25130的规定。 5.6结构件耐候性
机组结构件的耐候性应符合GBT21362的规定。
6试验
6.1仪器仪表 6.1.1试验用仪器仪表应经法定计量检验部门鉴定合格，并在有效期内。 6.1.2仪器仪表及准确度按附录A的规定。仪器仪表的安装和使用按GB/T10870的规定。 6.2试验工况 6.2.1 机组的试验工况见表2
表2机组的试验工况
使用侧状态
室内入口空气状态干球 湿球
室外侧入口空气状态
入口（初始水温） （终止水温） ℃
口
试验条件
水流量 干球 湿球 m/h
c
名义最大运行低温除霜
35
40 45 40
7 2 1
一
6 15
热水辐射供暖
同名义工
况水流量 -7 -8
2
1
空调（热泵）工况冷风热水联供
同GB/T18837 同GB/T29031 同GB/T21362
制热水
静态加热式同GB/T2903I
4
