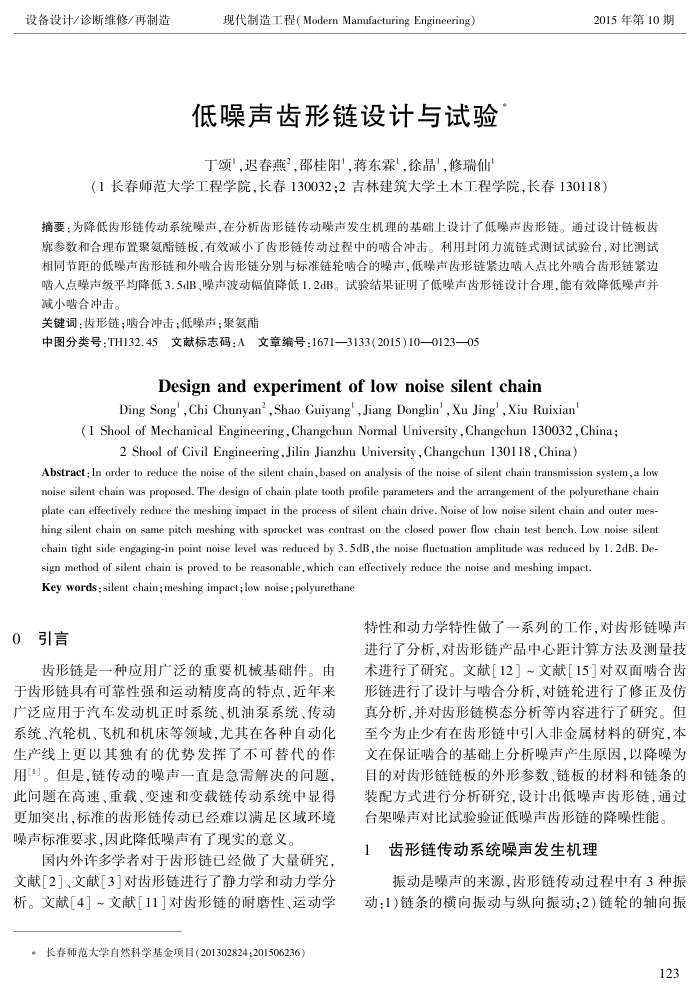

设备设计/诊断维修/再制造
现代制造工程（ModernManufacturingEngineering）
低噪声齿形链设计与试验丁颂，迟春燕”，邵桂阳，蒋东霖，徐晶，修瑞仙
2015年第10期
（1长春师范大学工程学院，长春130032：2吉林建筑大学土木工程学院，长春130118）
摘要：为降低齿形链传动系统噪声，在分析齿形链传动噪声发生机理的基础上设计了低噪声齿形链。通过设计链板齿廊参数和合理布置聚氨酯链板，有效减小了齿形链传动过程中的啮合冲击。利用封闭力流链式测试试验台，对比测试相同节距的低噪声齿形链和外啮合齿形链分别与标准链轮啮合的噪声，低噪声齿形链紧边啮人点比外啮合齿形链紧边啮入点噪声级平均降低3.5B、噪声波动幅值降低1.2dB。试验结果证明了低噪声齿形链设计合理，能有效降低噪声并减小啮合冲击。
关键词：齿形链；啮合冲击；低噪声；聚氨酯
中图分类号：TH132.45文献标志码：A文章编号：1671—3133（2015)10—0123—05
Designand experiment oflownoise silentchain
Ding Song', Chi Chunyan’,Shao Guiyang',Jiang Donglin', Xu Jing',Xiu Ruixian'
(1 Shool of Mechanical Engineering,Changchun Normal University,Changchun 130032,China;
2 Shool of Civil Engineering,Jilin Jianzhu University , Changchun 130118 , China)
Abstract : In order to reduce the noise of the silent chain,based on analysis of the noise of silent chain transmission system, a low noise silent chain was proposed. The design of chain plate tooth profile parameters and the arrangement of the polyurethane chain plate can effectively reduce the meshing impact in the process of silent chain drive. Noise of low noise silent chain and outer mes-hing silent chain on same pitch meshing with sprocket was contrast on the closed power flow chain test bench. Low noise silent a aan se apde oe as aaa se araaod a as
sign method of silent chain is proved to be reasonable, which can effectively reduce the noise and meshing impact. Key words : silent chain; meshing impact;low noise ; polyurethane
0引言
齿形链是一种应用广泛的重要机械基础件。由
于齿形链具有可靠性强和运动精度高的特点，近年来广泛应用于汽车发动机正时系统、机油泵系统、传动系统、汽轮机、飞机和机床等领域，尤其在各种自动化生产线上审以其独有的优势发挥广不可替代的作用。但是，链传动的噪声一直是急需解决的问题此问题在高速、重载、变速和变载链传动系统中显得更加突出，标准的齿形链传动已经难以满足区域环境噪声标准要求，因此降低噪声有了现实的意义。
国内外许多学者对于齿形链已经做了大量研究
文献2|、文献3对齿形进行了静力学和动力学分析。文献[4]~文献[11]对齿形链的耐磨性、运动学
*长春师范大学自然科学基金项目（201302824：201506236）
特性和动力学特性做了一系列的工作，对齿形链噪声进行了分析，对齿形链产品中心距计算方法及测量技术进行了研究。文献[12］~文献[15]对双面啮合齿形链进行了设计与啮合分析，对链轮进行了修正及仿真分析，并对齿形链模态分析等内容进行了研究。但至今为止少有在齿形链中引人非金属材料的研究，本文在保证啮合的基础上分析噪声产生原因，以降噪为目的对齿形链链板的外形参数、链板的材料和链条的装配方式进行分析研究，设计出低噪声齿形链，通过台架噪声对比试验验证低噪声齿形链的降噪性能。
齿形链传动系统噪声发生机理 1
振动是噪声的来源，齿形链传动过程中有3种振动：1)链条的横向振动与纵向振动；2)链轮的轴向振
123
