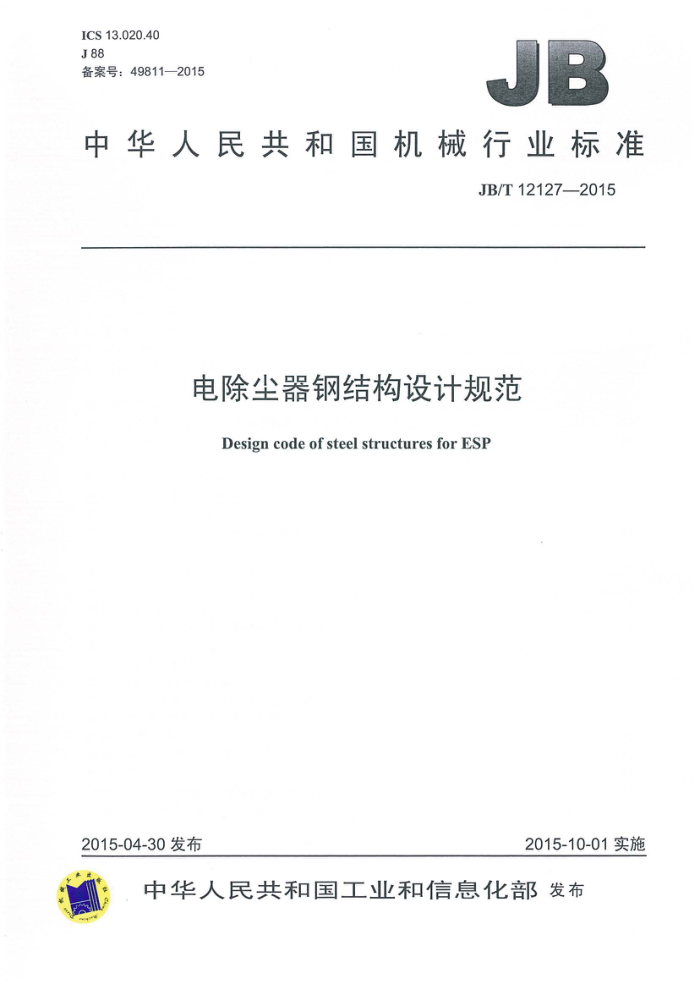

ICS 13.020.40 J88 备案号：49811—2015
JB
中华人民共和国机械行业标准
JB/T12127—2015
电除尘器钢结构设计规范
Design code of steel structures forESP
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T 12127--2015
目 次
前言. 1范围. 2. 规范性引用文件术语和定义
.I1
3 4 5 6
符号.. 设计的基本规定.. 结构上的荷载. 7材料选用.. 8结构分析与构件计算 9结构或构件变形的规定. 10钢结构的防护. 附录A（资料性附录）常见灰料的物理特性参数表附录B（资料性附录）灰斗斜壁板上的荷载计算
.6
9
10 11 .13 14
图1在非中点相交的斜杆图B.1灰斗斜壁板法向压力示意图. 图 B,2 角锥形灰斗斜壁水平拉力位置示意图图 B.3 灰斗斜壁板斜向拉力计算示意图，
10 ..14 15
15
表 1 电除尘器钢结构的抗震等级表 2 电除尘器结构的安全等级，表3承载力抗震调整系数表4电除尘器结构上各可变荷载的组合系数，表5钢材的强度设计值..… 表 6 焊缝的强度设计值. 表 7 钢材的物理性能指标…… 表 8 钢材及焊缝强度设计值的高温折减系数，表9钢材弹性模量的高温折减系数参考值表 10 系数α取值.. 表 11 框架结构的水平位移容许值表12 受弯构件的容许挠度表13电除尘器裸露件涂装设计参考表表A..1常见灰料的物理特性参数
.3
6
++.
++.+++++.++.
+-++--++.++.
.++1++.0+++.+.
9
+-++.++.+++
+++.++++.++
10 11 11 11 .13 JB/T 12127-2015
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、浙江菲达环保科技股份有限公司、清华大学、江南
大学、西安西矿环保科技有限公司。
本标准主要起草人：戴海金、廖增安、郦建国、王元清、王登峰、李海波、方滨、李岚、杨文贞。 本标准为首次发布。
II JB/T12127—2015
3.1
电除尘器主要承载结构部件：mainbearingstructureparts forelectrostaticprecipitator 电除尘器主要承载结构部件包括外壳体、进出口烟箱、灰斗、钢支架、防雨棚。
3.2
电除尘器高度heightofelectrostaticprecipitator 自电除尘器所在的地平面至电除尘器防雨棚顶的高度。
3.3
框架结构frame structure 由梁和柱为主要构件组成的承受竖向和水平荷载的结构。
3.4
斜壁inclinedwall 构成灰斗的倾斜壁板。
4符号
4.1作用与作用效应设计值
SGK 按永 K久荷载的标准值Gk计 算的荷载效应值 Soik 一按可变荷载标准值0元 计算的荷载效应值， 其中Soik为诸可变荷载效应中起控制作用者； Nhav 1Vhb 分别为灰斗壁A B任 水平截面沿壁斜向单位高度工的水平拉力； Pn 计算截面处灰斗 斜壁板法 去向压力 Pnap 分别为计算截面处， 储灰作用于角锥形灰斗壁A、B上的法向压力： qaqp 分别为角锥形灰斗壁A、B单位面积自重；
别为灰斗壁A、B任一水平截面单位宽度上的斜向力
NxavNxb G 计算截面以下灰斗壁所承受的全部竖向荷载； N- 轴心力
4.2计算指标
一荷载效应组合的设计值；结构构件承载力设计值结构或结构构件达到正常使用要求的规定限值钢材的抗拉、抗压和抗弯强度设计值；
S- R C-
-
f 钢材的抗剪强度设计值； fe 钢材的端面承压强度设计值； E- 钢材的弹性模量；
钢材的剪变模量；钢材的质量密度。
G p
4.3几何参数
长细比； Re 换算长细比； β 斜壁与水平面的夹角； an、br 分别为灰斗壁A、B的内侧宽度； anhy bnh 分别为计算截面处，角锥形灰斗壁A、B的内侧宽度；
元
2 JB/T12127—2015
β、β一一分别为角锥形灰斗壁A、B与水平面的夹角； ah、bh——分别为计算截面处角锥形灰斗壁A、B的宽度（轴线尺寸）； i——角钢绕平行轴的回转半径。
4.4计算系数及其他
% 结构重要性系数； YRE 承载力抗震调整系数； YG—永久荷载分项系数； YQ1YQi—第一个可变荷载、其他第i个可变荷载的分项系数； Yei 可变荷载Q，的组合系数，应分别按各章的规定采用；
参与组合的可变荷载数；侧压力系数；灰尘重度；灰尘的内摩擦角；
n K N 0
hx 计算深度处灰尘厚度；
钢材的线膨胀系数；轴心受压构件的稳定系数
α 0 de 梁截面模量考虑腹板有效宽度的折减系数； &k 钢号调整系数。
5 设计的基本规定
5.1一般规定 5.1.1电除尘器钢结构的设计使用年限为30年。 5.1.2火电行业配套电除尘器本体钢结构的设计温度：当烟气温度300℃时，电除尘器的钢结构设计温度为300℃；当烟气温度>300℃时，电除尘器的钢结构设计温度按实际最高烟气温度并加10%的余量计算。其他行业配套电除尘器本体钢结构的设计温度按实际最高烟气温度。 5.1.3电除尘器抗震设防类别应与配套的工业窑炉相同。工业窑炉的抗震设防类别应符合GB50223的规定。 5.1.4电除尘器钢结构的抗震等级应根据抗震设防分类，烈度和电除尘器高度应符合GB50011的规定。其中丙类电除尘器的抗震等级应按表1确定。
表1电除尘器钢结构的抗震等级
烈 度b
电除尘器高度
6 1 四
7 四三
8 三二
9 二
≤50m >50m
a高度接近或等于高度分界时，应允许结合除尘器结构不规则程度和场地、地基条件确定抗震等级。 b一般情况，构件的抗震等级应与结构相同；当某个部位各构件的承载力均满足2倍地震作用组合下的内力要
求时，7度～9度的构件抗震等级应允许按降低一度确定。
5.2设计原则 5.2.1电除尘器结构布置及结构型式应满足工艺要求，宜采用简单规则、传力明确、荷载均衡、施工
3 JB/T12127—2015
方便的结构。电除尘器钢支架宜采用独立布置形式，能独立承担电除尘器结构上的荷载作用。 5.2.2电除尘器钢结构设计采用以概率论为基础的极限状态设计法，以分项系数设计表达式进行计算。 5.2.3电除尘器钢结构主要承载结构应按承载能力极限状态和正常使用极限状态进行设计：
a）承载能力极限状态包括：构件和连接的强度破坏、疲劳破坏和因过度变形而不适于继续承载
结构和构件丧失稳定，结构转变为机动体系和结构倾覆； b）正常使用极限状态包括：影响结构、构件和非结构构件正常使用或外观的变形，影响正常使用
的振动，影响正常使用或耐久性能的局部破坏。
5.2.4对于承载能力极限状态，电除尘器结构应根据其破坏后果（如危及人的生命安全、造成经济损失、产生社会影响等）的严重性划分安全等级。一般情况下，电除尘器结构的安全等级应与配套的工业窑炉相同。工业窑炉安全等级的划分应符合GB50068的规定。电除尘器结构的安全等级按表2的规定。
表 2 电除尘器结构的安全等级
电除尘器等级重要的电除尘器一般的电除尘器次要的电除坐器
安全等级级二级三级
破坏后果很严重严重不严重
注：对特殊的电除尘器， 其安全等级应根据具体情况另行确定。 对于承载能力极限状态电除尘器钢结构应考虑荷载效应的基本组合，并应按公式（1）进行设计。
5.2.5
YOSR/YRE
...(1)
....
6000
.e
式中： No S 荷载效应组合的设计值： R- 结构构件承载力设计值 YRE 承载力抗震调整系数，按表3的规定采用。
结构重要性系数， 应按GB50068的规定采用
表3承载力抗震调整系数
柱、梁、支撑
结构构件
节点板件、连接螺栓
连接焊缝
强度 0.75
稳定 0.8
0.85
0.9
YRE
5.2.6对于正常使用极限状态，应根据不同的设计要求，采用荷载的标准组合，并应按公式（2）进行设计。
S (2)
式中: C 结构或结构构件达到正常使用要求的规定限值，如变形、振幅。
6结构上的荷载
6.1荷载分类
电除尘器钢结构上的荷载可分为下列三类：
永久荷载：结构自重、固定的设备重等； -可变荷载：阳极板和阴极线积灰荷载、灰斗储灰荷载、平台检修活荷载、屋面检修活荷载和积
