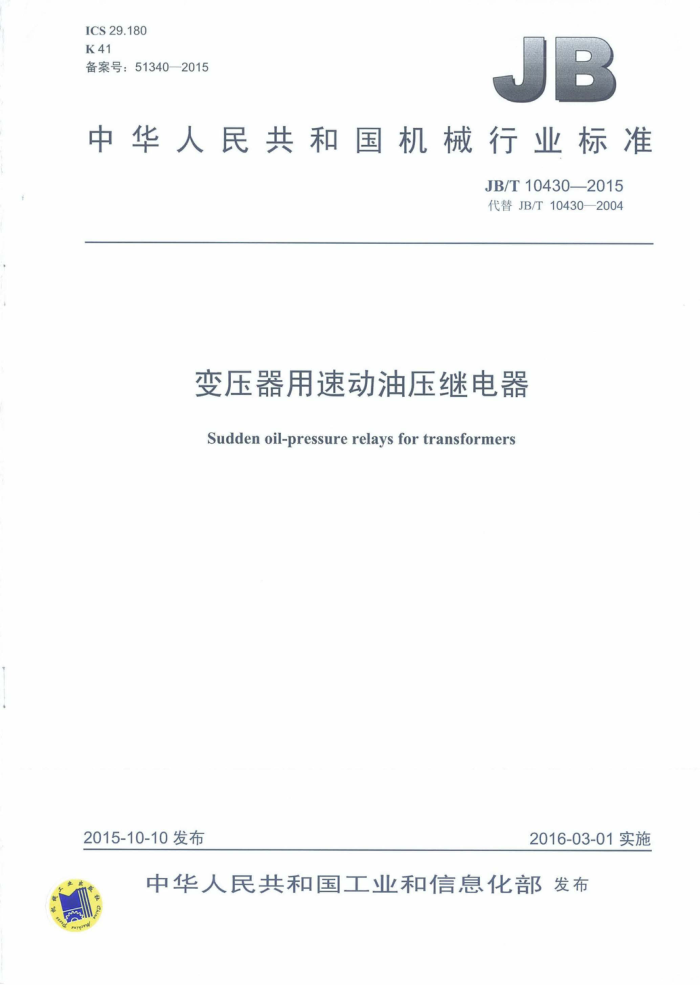

ICS29.180 K41 备案号：51340—2015
中华人民共和国机械行业标准
JB/T10430-2015 代替JB/T104302004
变压器用速动油压继电器
Sudden oil-pressure relays for transformers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T 10430—2015
目 次
前言 1范围. 2规范性引用文件, 3术语和定义 4产品型号 5技术要求... 5.1 基本要求.
2
5.2 使用条件. 5.3 动作特性。 5.4 真空强度要求. 5.5 电气强度要求， 5.6 接点容量及寿命要求 5.7 密封性能... 5.8 油压冲击性能 5.9 抗振动能. 5.10 外壳防护等级 6试验项目和试验方法.. 6.1试验项目. 6.2试验方法... 7标志、包装、运输、贮存和出厂文件表1动作特性，表2接点容量
.......
O.AODOOOOD.OO.O JB/T10430—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10430—2004《变压器用速动汕压继电器》，与JB/T10430—2004相比主要技术变化
如下:
对标准的结构逊行了调整；一补充了规范性引用文件；一对使用条件逊行了完善；一对表2进行了完善；
一对铭牌标志的项目进行了调整；对其他有关的技术内容进行了修改和完善。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、沈阳沈变所电气科技有限公司、沈阳东电电力
设备开发有限公司、特变电工沈阳变压器集团有限公司、科盟（合肥）变压器组件有限公司、沈阳明远电器设备有限公司、西安西电变压器有限责任公司、明珠电气有限公司、特变电丁衡阳变压器有限公司。
本标准主要起草人：张显忠、肖斌、王新建、姜合、王江晖、杨海群、杨陆卫、蔡定国、谢文英。 本标准所代替标准的历次版本发布情况为：
-JB/T 10430—2004。
II JB/T10430—2015
变压器用速动油压继电器
1范围
本标准规定了变压器用速动油压继电器的术语和定义、产品型号、技术要求、试验项目和试验方法、 标志、包装、运输、贮存和出厂文件。
本标准适用于油浸式电力变压器和油浸式电抗器上安装的速动油压继电器（以下简称继电器）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB1094.1电力变压器第1部分：总则 GB/T2900.95电工术语变压器、调压器和电抗器 GB4208外壳防护等级（IP代码） JB/T3837 变压器类产品型号编制方法
3术语和定义
GB/T2900.95界定的以及下列术语和定义适用于本文件。
3.1
速动油压继电器 sudden oil-pressure relay 油浸式变压器和电抗器保护用继电器。 当运行中的变压器、电抗器发生故障，油箱内的变压器油在单位时间内的压力升高速度达到规定范
围时，继电器迅速动作，以使控制回路及时发出信号。 3.2
接点容量 contactpower 电气接点在规定电压下所允许通过和分断电流的能力。
3.3
压力上升速度rateofpressurerise 指单位时间内压力上升的数值，单位为千帕每秒（kPa/s）。
4产品型号
继电器的产品型号表示如下，其他应符合JB/T3837的规定。 JB/T10430—2015
S Y
管路通油口径（标称值），单位为毫米（mm）设计序号继电器油压速动
5技术要求
5.1基本要求
变压器运行中出见的短路等故障会造成油箱内压力上升，当油箱内部店力上升速度大于2kPa/s时，继电器对应不同的压力升速度应有不同的保护动作时间。 5.2 使用条
继电器除应满足GB1094.1规定的使用条件外：还应满足下列使用条件：
不境温度：-30° 40℃ 允许二作温度： 30C1156 工作电压：（交济 文上流广 220V 110V
店
5.3动作特性
继电器的动作特性应金 的规定
表 动作特
油箱内部力升速度
动作时间
kPa/s 2
6.3 福 .9~8
5
2~3.3 1~1.6 0.4~0.6 0.2~0.3 0.1~0.15 0.044~0.06
10 20 50
100 200 500
5.4真空强度要求
继电器整体结构应能承受13.3Pa真空度，持续10min，结构件不应有永久变形和损伤。 5.5 电气强度要求
接线端子间及接点对地之间应能承受2kV的工频电压，持续1min，不应出现闪络、击穿现象。
2 JB/T10430—2015
5.6接点容量及寿命要求
继电器的接点在表2规定的条件下，应可靠开、闭不低于1000次，且仍能正常使用。
表2接点容量
电流A
电源类别交流直流
电压V 220、110
3 0.25、0.5
功率因数cos≥0.6 时间常数T≤5×10s
5.7 密封性能 5.7.1 例行试验时，继电器整体应能承受100kpa正压力油压试验，历时60min无渗漏现象。 5.7.2 型式试验时，继电器充满煤油，在常温下加压到100kPa，历时24h无渗漏现象。 5.8 油压冲击性能
继电器应能 承受02MPa的油压冲击试验五次而零部件无机械变形和损伤，且冲击前、后动作特性应符合表1的规定。 5.9抗振动 力能力
继电器在振动频率为4H 201IZ 正弦氵 5.10外壳防护等级
为2g
时开关接点不应动作
4
外壳防护等级为IP55。
试验项目和试验方法
6
6.1 试验项目
6.1.1 例行试验
例行试验项目如下 a）外观检查（按6.2.1 b）电气强度试验（按6.2. c）动作特性试验（按6.2.3）； d）密封试验（按6.2.4.1）。
6.1.2 型式试验
除进行6.1.1规定的例行试验项目外，还应进行下列型式试验项目： a）密封试验（按6.2.4.2）； b）接点容量及寿命试验（按6.2.5）； c）油压冲击试验（按6.2.6）； d）真空强度试验（按6.2.7）； e）抗振动能力试验（按6.2.8）； f）外壳防护等级试验（按6.2.9）。 正常生产的产品应至少每5年进行一次型式试验。另外，当遇到下列情况之一时，需重新进行型式
3 JB/T10430—2015
试验：
a）新产品试制生产时； b）当设计、工艺、材料的变更足以引起产品性能变化时； c）停产期超过6个月再恢复生产时； d）例行试验结果与前次型式试验结果有较大差异时。 新产品需有两台进行型式试验。其他情况下，应从一批产品中抽取2%，但不少于5台。
6.2试验方法 6.2.1外观检查
应对产品的装配及外观质量进行检查，检查结果应符合相关要求。 6.2.2电气强度试验 6.2.2.1接线端子间试验
在空气中和室温条件下，对端子间施加2kV的工频电压，持续1min，不应出现击穿、闪络现象。 6.2.2.2接线端子对地试验
在空气中和室温条件下，将继电器外壳接地，在端子与外壳之间施加2kV的工频电压，持续1min，不应出现击穿、闪络现象。 6.2.3动作特性试验
将继电器安装到专用试验设备上，按5.3的规定用不同油压上升值对继电器进行试验，逐点试验后，按其值绘制出动作曲线，并与标准动作值对照检查，以确定其是否合格。 6.2.4密封试验 6.2.4.1例行试验
将继电器充以清洁的变压器油，在室温下加压至100kPa，持续60min，壳体及密封处不应出现渗漏油现象。试验时，气阀上的压帽应拧紧，解除压力放出油后拆开继电器，查看波纹管是否漏油。 6.2.4.2型式试验
将继电器连接法兰用盖板封闭，在继电器内充满煤油，从气阀施加100kPa压力，持续24h。试验时，气阀上的压帽应拧紧，解除压力放出煤油后拆开继电器，查看波纹管是否渗油。 6.2.5接点容量及寿命试验
按表2中规定的条件，将接点的端子接于回路中，接点应可靠开、闭不低于1000次，之后仍能继续正常使用为合格。 6.2.6油压冲击试验
对继电器施加0.2MPa的油压冲击五次。冲击后重新测试继电器动作值，应符合表1的规定，且其零部件不得有变形或损坏。 6.2.7真空强度试验
将继电器安装在专用设备上，按5.4的规定进行试验，试验后检查其零部件不应有损坏和变形。
4 JB/T 10430—2015
6.2.8抗振动能力试验
将继电器跳闸端子接一指示装置，然后将继电器安装在加振台上，在振动频率为4Hz～20Hz、加速度为2g～4g时，在X轴、Y轴、Z轴三个方向各试1min，指示装置不应发出信号。 6.2.9外壳防护等级试验
外壳防护等级试验按GB4208的规定进行。
7标志、包装、运输、购存和出厂文件
7.1继电器应有清晰且耐腐蚀的铭牌，铭牌上应标志下列内容：
a）制造单位名称； b）产品名称； c）产品型号； d）质量［单位为千克（kg)]； e）出厂编号： f）制造日期。
7.2继电器的包装储运图示标志应符合GB/T191的规定。 7.3每台继电器在包装前应采取密封措施，以防杂物进入继电器内部。 7.4继电器在运输和贮存过程中，不应扔摔和撞未。 7.5继电器应放置在干燥、清洁的场所，并防止灰尘与异物进入继电器内部。 7.6 继电器出厂时应附有下列文仆：
a）安装使用说明书； b）产品合格证书； c）试验报告； d）装箱单。
5
