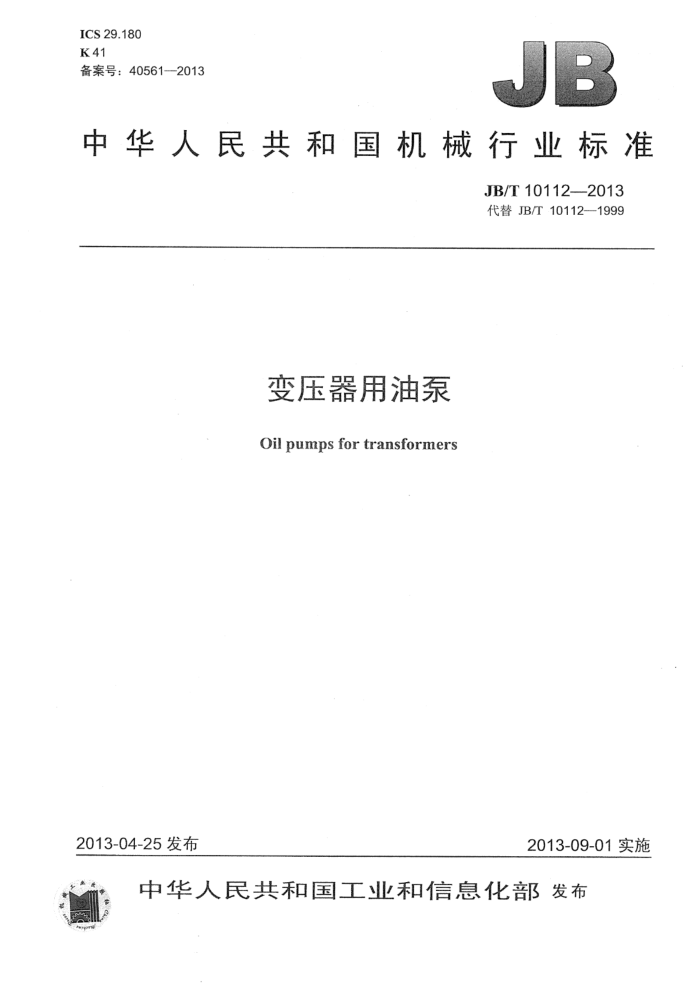

ICS29.180 K41 备案号：40561-2013
中华人民共和国机械行业标准
JB/T10112--2013 代替JB/T10112-1999
变压器用油泵 Oil pumps for transformers
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 中华人民 共 和国
机械行业标准变压器用油泵 JB/T10112--2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张-23千字
2013年9月第1版第1次印刷
*
书号：15111－10905 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： （010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T10112-2013
目 次
前言 1范围. 2规范性引用文件 3术语和定义 4使用条件. 4.1正常使用条件.. 4.2特殊使用条件... 5产品分类及产品型号. 5.1产品分类.. 5.2产品型号... 6基本技术参数. 6.1 普通油泵. 6.2 盘式油泵... 7技术要求 7.1 基本要求. 7.2 电气要求. 7.3 油泵内部清洁度要求 7.4外观和表面处理要求 7.5材料要求 8试验分类及试验项目 8.1试验分类.. 8.2 试验项目试验要求及试验方法..
1
.........................
.......
9
9.1 电动机性能试验.. 9.2 外观及清洁度检查 9.3 油泵渗漏试验 9.4 空载电流和损耗测定 9.5 堵转电流和损耗测定 9.6 温升试验 10标志、包装、运输、存及产品文件 10.1 标志 10.2 包装. 10.3运输.. 10.4贮存... 10.5产品文件表1普通油泵基本技术参数表2盘式油泵基本技术参数表3汕泵声压级水平.
2
2
2
I JB/T10112-2013
前 創言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T10112-1999《变压器油泵》与JB/T10112--1999相比主要技术变化如下：
标准名称由《变压器油泵》改为《变压器用油泵》；对规范性引用文件进行了调整；正常使用条件中将最低环境温度改为-40℃，最高入口油温改为105℃；产品结构和产品型号中增加了混流式油泵的结构及产品型号表示：修改了油泵额定流量下的整机效率；增加了对油泵电动机轴承精度的要求；增加了对油泵电动机绕组所用绝缘材料耐热等级的要求； -对不同额定功率油泵的声压级水平分别规定了限值；对技术要求条款和内容进行了重新划分和调整：将原标准中的“试验方法”和“检验规则”按“试验分类及试验项目”和“试验要求及试验方法”进行了重新编写，并对试验项目和试验方法进行了适当调整；修改了要求产品进行型式试验的条件；增加了对产品文件的要求。
本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、浙江尔格科技有限公司、北京富特盘式电机有
限公司、吉林省诺森机电设备有限公司、特变电工沈阳变压器集团有限公司、西安西电变压器有限责任公司、山东鲁能泰山电力设备有限公司。
本标准主要起草人：孙军、黎贤钛、周显宏、王东林、席文亭、姜合、李希、李琪。 本标准所代替标准的历次版本发布情况为：
-ZBK41010---1990; -JB/T10112--1999。
II JB/T10112-2013
变压器用油泵
1范围
本标准规定了变压器用油泵的术语和定义、使用条件、产品分类及产品型号、基本技术参数、技术要求、试验分类及试验项目、试验要求及试验方法、标志、包装、运输、贮存及产品文件。
本标准适用于额定电压为380V、额定频率为50Hz的强迫油循环变压器冷却用油泵（以下简称油泵）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1032三相异步电动机试验方法 GB/T2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3216 回转动力泵水力性能验收试验1级和2级 GB4208 外壳防护等级（IP代码） GB/T5657 离心泵技术条件（II类） GB/T9112 钢制管法兰类型与参数 GB/T 9239.2 机振动恒态（刚性）转子平衡品质要求第2部分：平衡误差 GB/T13306 标牌 GB/T22719.1 交流低压电机散嵌绕组匝问绝缘第1部分：试验方法 JB/T4297 泵产品涂漆技术条件 JB/T8097 泵的振动测量与评价方法 JB/T8098 泵的噪声测量与评价方法 JB/T8448.1 变压器类产品用密封制品技术条件第1部分：橡胶密封制品
3术语和定义
下列术语和定义适用于本文件。
3.1
变压器用油泵 oii pump for transformer 专供变压器强迫油循环冷却用的泵。
3.2
盘式电机disk type electric machine 采用轴向气隙盘式结构定转子的三相异步电动机。
3.3
盘式电机变压器用油泵 disk type electric machine oil pump for transformer JB/T10112--2013
表2（续）
额定功率 kw 5.5 7.5 0.75
功率因数 cosp 0.65 0.75 0.63 0.63 0.65 0.65 0.68 0.68 0.70 0.75
额定流量下的整机效率
同步转速 r/min
% 45
1000
1.1 1.5 2.2 3.0 4.0 5.5 7.5
1500
50
7技术要求
7.1 基本要求 7.1.1油泵性能的保证值允许偏差限值应符合下列要求：
额定流量下的扬程：土5%；额定流量下的整机效率：一3%
7.1.2如订货合同规定，应提供如下油泵性能曲线（试验用的液体为室温的变压器油）：
a）扬程与流量； b）输入功率与流量； c）输入电流与流量； d）整机效率与流量。
7.1.3叶轮应进行平衡试验，并达到GB/T5657中规定的G6.3级平衡。 7.1.4油泵进出口法兰尺寸应符合GB/T9112中PN10的规定。 7.1.5在泵体明显位置应用箭头标志油泵叶轮旋转方向，轴流式及混流式油泵应同时标志液流方向。 箭头标志应牢固可靠。 7.1.6 外壳防护等级为IP55。 7.1.7 油泵应承受0.5MPa油压试验，历时6h，无渗漏现象。油压介质用初始温度为75℃～85℃的变压器油。 7.1.8 在额定流量下运行时，油泵的振动速度不应超过2.8mm/s。 7.1.9 在额定流量下运行时，距油泵1m处测得的声压级水平不应超过表3规定的限值。
表3油泵声压级水平
额定功率 kw 0.75 1.1 1.5 2.2
声压级水平dB（A）
4极电动机油泵
6极电动机油泵
58
M55
≤61
≤58
