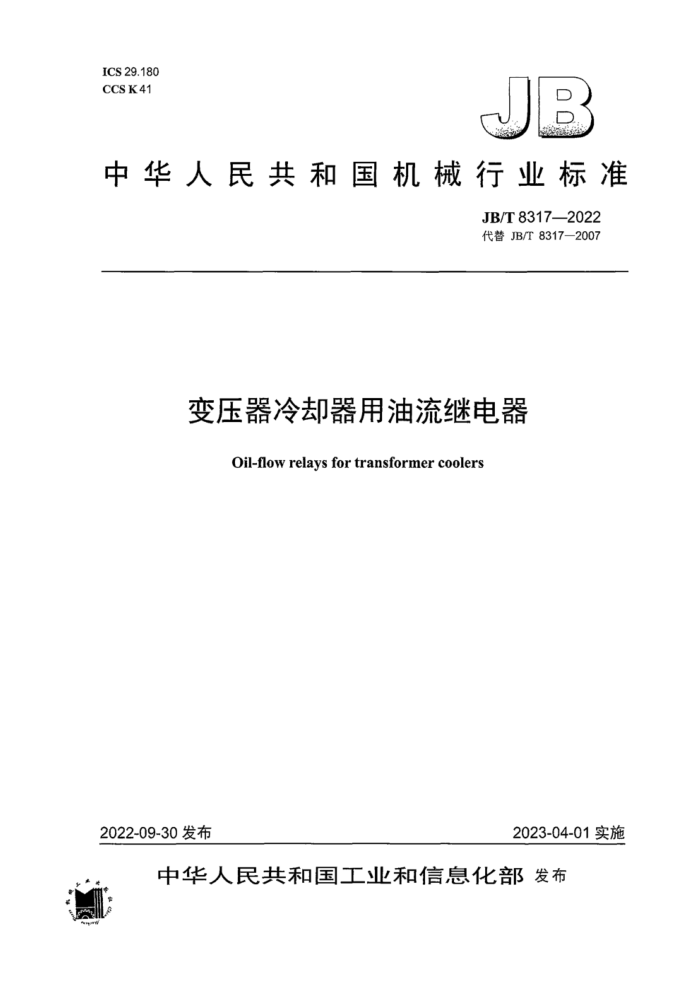

ICS 29.180 CCS K41
中华人民共和国机械行业标准
JB/T8317—2022 代替JB/T8317-2007
变压器冷却器用油流继电器
Oil-flow relays for transformer coolers
2023-04-01实施
2022-09-30发布
中华人民共和国工业和信息化部发布 JB/T8317—2022
目 次
前言.. 1范围. 2规范性引用文件 3术语和定义 4产品结构、产品规格及产品型号 5使用条件... 6技术要求. 7试验项目 8试验方法 9标志、包装、运输和贮存
H
表1继电器与管路的连接尺寸表2 接点工作参数表3 动作特性.. JB/T8317—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替JB/T8317—2007《变压器冷却器用油流继电器》：与JB/T8317—2007相比主要技术变化如下：
-对规范性引用文件进行了调整，增加了对GB/T1094.1—2013、GB/T1094.7~GB2536、GB/T 2900.95GB/T13306JB/T7633—2007~JB/T8315—2022和JB/T8316—2007的引用对术语和定义进行了调整，增加了术语“可调油流维电器”及其定义：增加了对产品结构的规定：一对产品型号进行了完善，增加了可调油流继电器的型号表示：将使用条件从技术要求中移出作为单独的一章，并增加了“绝缘液体应为符合GB2536规定的矿物绝缘油，其运行温度应符合GB/T1094.7的规定”的要求；一对技术要求进行了完善，增加了对接地装置和接线端子对地及端子间的绝缘电阻的要求，对额定油流量、动作油流量和返回油流量的动作特性指标进行了调整，将真空耐受能力由65Pa调整到13Pa：对试验项目和试验方法进行了完善，增加了“接点容量及寿命试验”和“调整旋塞自锁试验”。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国变压器标准化技术委员会（SAC/TC44）归口。 本文件起草单位：沈阳变压器研究院股份有限公司，浙江尔格科技股份有限公司，沈阳市特种电器
厂、特变电工沈阳变压器集团有限公司、山东电力设备有限公司、特变电工衡阳变压器有限公司、西安西电变压器有限责任公司，保定天威保变电气股份有限公司
本文件主要起草人，张显忠琴贤钛，孔令辉。姜合，王冶，刘光辉施健、孙题、赵峰姜成。 本文件所代替文件的历次版本发布情况为：
ZBK450141989: JB/T8317-1996-JB/T8317—2007
Ⅱ JB/T8317—2022
变压器冷却器用油流继电器
1范围
本文件规定了变压器冷却器用油流继电器的术语和定义、产品结构、产品规格、产品型号、使用条件、技术要求、试验项目、试验方法以及标志、包装、运输和贮存。
本文件适用于油浸式变压器强迫油循环冷却器用油流维电器的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件：仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1094.1—2013电力变压器第1部分：总则 GB/T1094.7电力变压器第7部分：油浸式电力变压器负载导则 GB2536电工流体变压器和开关用的未使用过的矿物绝缘油 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GBT2900.95电工术语变压器：调压器和电抗器 GB/T4208外壳防护等级（IP代码） GB/T13306标牌 JB/T3837变压器类产品型号编制方法 JB/T7633—2007变压器用螺旋板式强油水冷却器 JB/T83152022变压器用强追油循环风冷却器 JB/T8316—2007 变压器用强迫油循环水冷却器
3术语和定义
GB/T1094.1—2013-GB/T2900.95-JB/T7633—2007-JB/T8315-—2022和JB/T8316—2007界定的以及下列术语和定义适用于本文件。 3.1
油流继电器oil-flowrelay 显示变压器用冷却器内油流量变化，具有信号接点的一种继电器。 注：以下简称“继电器”
3.2
可调油流继电器adjustableoil-flowrelay 在安装后可通过法兰上的调整旋塞对动作油流量整定值进行调整的继电器。
3.3
油流方向oilflowdirection 正对继电器时，管路中油流动的方向。
1 JB/T8317—2022
3.4
安装高度height of installation 安装继电器法兰端面到管路轴线的垂直距离。
3.5
额定油流量rated oil flow rate Qe 继电器配套的冷却器在设计工况点下油的流量。
3.6
动作油流量actingoilflowrate Qa 油流量逐渐增加至继电器发出正常信号时的值。
3.7
返回油流量，returningliquidflowrate Or 油流量逐渐减少至继电器发出故障信号时的值。
4产品结构，产品规格及产品型号
4.1产品结构
继电器结构分为固定动作油流量式和可调动作油流量式两种。 4.2产品规格
根据冷却器管路的标称直径，继电器规格一般分为：450mm80mm、Φ100mmΦ125mm、Φ 150mm200mm和?250mm 4.3产品型号
.-
继电器产品型号的组成形式如下，其他要求应符合JB/T3837的规定 YJ
特殊使用环境代号：干热带用TA表示，湿热带用TH 表示，干湿热带用工表示油流方向：水平从右向左用Y表示，水平从左向右用Z 表示，垂直从下向上用X表示，垂直从上向下用S表示动作油流量，单位为立方米每小时（m/h）额定油流量，单位为立方米每小时（m/h）管路标称直径：单位为毫米（mm）设计序号结构代号：固定动作油流量继电器不表示，可调动作油流量继电器用T表示变压器冷却器用油流继电器
示例1： YJ1-80-50/30-Y表示固定动作油流量式。管路标称直径为80mm，额定油流量为50m/h、动作油流量为30m/h，
油流方向为水平从右向左、第一次设计。一般地区使用的油流维电器。 JB/T83172022
示例2： YJT1-150-80/60-STA表示可调动作油流量式。管路标称直径为150mm额定油流量为80m/h动作油流量为
60m/h油流方向为垂直从上向下、第一次设计，干热带使用的油流继电器。
5使用条件
继电器的使用条件应按GB/T1094.1的规定，使用条件不符合GB/T1094.1的规定时：应由用户与制造厂协商确定。 若无其他规定，则绝缘液体应为符合GB2536规定的矿物绝缘油：其运行温度应符合GB/T1094.7
的规定。
6技术要求
6.1外观要求
维电器外观应符合以下要求： a）继电器的度盘玻璃应保持透明：不应有妨碍正确读数的缺陷： b）继电器的度盘应标明油流的停止和流动状态： c）继电器及各零件的保护层应牢固、均匀、光洁，不应有锈蚀和脱落现象： d）继电器应有可靠的接地装置。
6.2连接尺寸
继电器与管路的连接尺寸应符合表1的规定
表1.继电器与管路的连接尺寸
安装法兰尺寸安装孔中心圆直径
安装高度 mm
管路标称直径
外形尺寸（长x宽） mm
安装孔孔径×数量 mmx个
安装螺栓螺纹X数量 mmx个
mm
mm
$50 980 $100 $125 +150 200 $250
40 70 100 120 150 170
120
$14X4
110X110
M12X4
6.3接点容量及寿命
继电器的接点在表2规定的工作条件下，应能承受不少于1000次的开断与闭合，且仍能正常工作。
3 JB/T83172022
表2接点工作参数
额定电压
额定电流
电压种类
说明
A 0.1 0.2 5
V 220 110 220
直流交流
时间常数S≤5X10°s
功率因数co5≤0.6
6.4 绝缘性能 6.4.1继电器接线端子对地及端子间应能承受2000V（方均根值）工频耐受电压，持续1min，无击穿和闪络现象。 6.4.2继电器接线端子对地及端子间的绝缘电阻应不小于300M2。 6.5动作特性
继电器在表3规定的动作油流量和返回油流量时，应能可靠地发出信号，其误差应不超过额定油流量的土5%。
表3动作特性
额定油流量9e
动作油流量9
管路标称直径
返回油流量Qf
ml/h ≤25 ≤80 ≤100 ≤150 ≤200 ≤250 ≤350
m/h 4~20 10~60 20~80 25~110 30~150 70~190 75~260
mm $ 50 $80 $100 $125 $150 $ 200 $250
0.79a~0.80
6.6反向流量冲击
继电器应能承受与表3中额定油流量大小相等、方向相反的流量冲击，且无机械变形和损伤，性能无改变。重复动作特性仍应符合6.5的要求。 6.7密封和真空性能 6.7.1继电器应具有能承受500kPa气压的能力，历时20min：无渗漏现象。 6.7.2继电器应具有能承受500kPa油压的能力，历时6h，无渗漏现象。 6.7.3继电器应具有能承受13Pa真空度的能力，历时10min，无机械损伤和永久变形。 6.8防护等级
继电器的外壳防护等级为IP55。 6.9抗冲击能力
继电器应能承受1.2倍额定油流量、历时15min的过范围冲击：无机械变形和损伤，重复动作特性试验后仍应符合6.5的要求。
