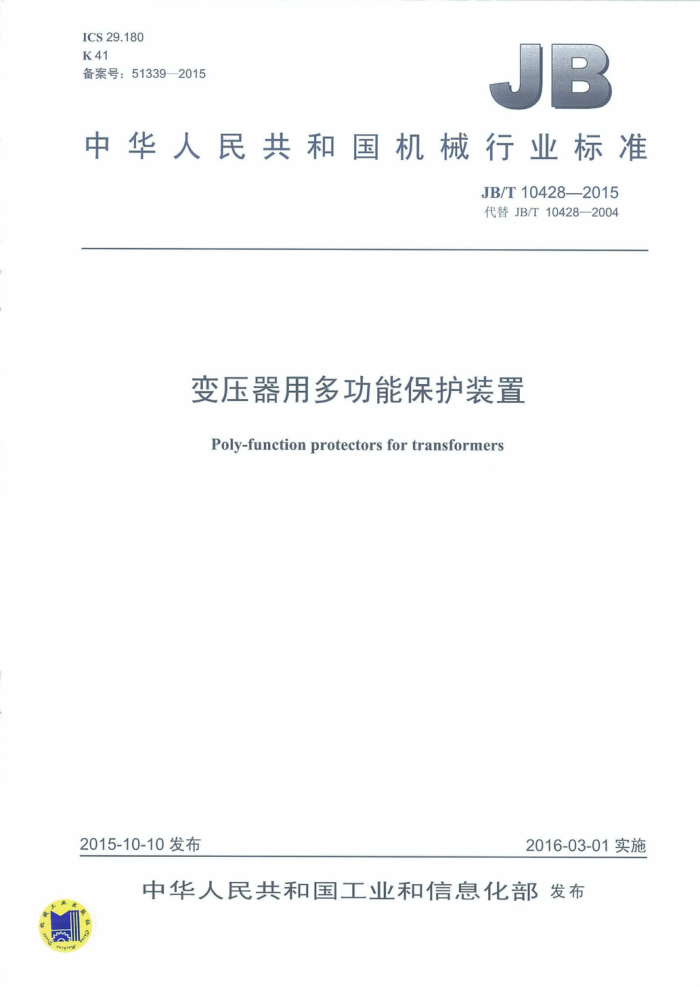

ICS 29.180 K41 备案号：51339—2015
JB
中华人民共和国机械行业标准
JB/T104282015 代替JB/T10428—2004
变压器用多功能保护装置
Poly-function protectors for transformers
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T 10428-—2015
目 次
前言
.I1
范围. 规范性引用文件，
1 2
3术语和定义产品型号
4
5技术要求.. 5.1 基本要求 5.2 使用条件... 5.3 接点容量及寿命要求 5.4 保护装置的绝缘性能. 5.5 保护装置的动作特性。 5.6 保护装置外壳防护等级 5.7 保护装置的密封性能 5.8抗振动能力. 5.9耐太阳辐射能力 6试验项目和试验方法， 6.1试验项目.. 6.2试验方法 7标志、包装、运输、贮存和出厂文件..
.............
b
表1保护装置接点容量表2整定压力偏差表3动作响应时间.. 表4密封试验条件
- JB/T 10428—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10428—2004《变压器用多功能保护装置》，与JB/T10428-2004相比主要技术变化
如下：
-对标准的结构进行了调整; 一一补充了规范性引用文件; 一对使用条件进行了完善； —对表1进行了完善; …对铭牌标志的项目进行了调整;
一对其他有关的技术内容进行了修改和完善。 本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、沈阳沈变所电气科技有限公司、沈阳东电电力
设备开发有限公司、特变电工沈阳变压器集团有限公司、科盟（合肥）变压器组件有限公司、沈阳明远电器设备有限公司、西安西电变压器有限责任公司、明珠电气有限公司、特变电工衡阳变压器有限公司。
本标准主要起草人：张显忠、肖斌、王新建、姜合、王江晖、杨海群、杨陆卫、蔡定国、谢文英。 本标准所代替标准的历次版本发布情况为： —JB/T10428—2004。
II JB/T10428-—2015
变压器用多功能保护装置
1范围
本标准规定了变压器用多功能保护装置的术语和定义、产品型号、技术要求、试验项目和试验方法、 标志、包装、运输、贮存和出厂文件。
本标准适用于电压等级为35kV及以下、额定容量为315kVA～10000kVA的油浸式电力变压器上安装的多功能保护装置（以下简称保护装置）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB1094.1电力变压器第1部分：总则 GB/T2423.24环境试验第2部分：试验方法试验Sa：模拟地面上的太阳辐射及其试验导则 GB/T2900.95电工术语变压器、调压器和电抗器 GB4208外壳防护等级（IP代码） JB/T3837变压器类产品型号编制方法
3术语和定义
GB/T2900.95界定的以及下列术语和定义适用于本文件。
3.1
变压器用多功能保护装置poly-functionprotectorfortransformer 油浸式电力变压器专用的一种保护装置。 它是将油浸式电力变压器的气体释放、压力保护和温度报警功能集为一体而组成的保护系统。当变
压器的油箱内部气体释放量、压力及顶层油温达到整定限值时，保护装置的电气接点及时动作，发出报警信号或自动切除供电系统电源 3.2
接点容量 contactpower 电气接点在规定的电压下所允许通过和分断电流的能力。
4产品型号
保护装置的产品型号表示如下，其他应符合JB/T3837的规定。
1 JB/T10428—2015
QYW -口
恒温器数量设计序号温度压力气体
示例：QYW1-2表示一台带两个温控器、第一次改型设计的保护装置。
5技术要求
5.1基本要求
保护装置应装有：供取气样、油样及放气用的塞子；供视察油面及聚集气体用的装置；供保护装置引线用的接线箱 （该应附有防雨雪、灰尘侵入的保护罩和出线口）。 5.2使用条件
保护 装置除应满足GB1094.1规定的使用条作外，还应满足下列使用条件：
环境温度：-30℃ 40℃ 允许 工作温度： 30℃ 15℃C; 汕箱门 顶部漏磁 不人20×10 工作 电压（交流
220 OV。
5.3# 接点容量及寿命要求
保护装置的接点容量应符合表1的定保护装置内部开关接点在表1规定的工作条件下，应可靠开、闭不低手1000次，且仍能正常使用。
表1保护装置接点容量
电源
气体检测接点容量 压力开关接点容量 温控器接点容量
说明
类别 负载
V
A
A
A 1
电阻性电感性
交流直流
220
3 0.5
3 0.5
cOsβ ≥0.6 T≤5 ms
1
0.5
5.4 保护装置的绝缘性能
保护装置的接点之间及接点对地之间应能承受工频电压2kV，持续1min，不应出现闪络、击穿现象，其他绝缘也不应出现闪络、击穿现象。 5.5 保护装置的动作特性 5.5.1 当变压器油中聚集的气体体积达到165mL时，保护装置应能迅速发出报警信号，且油面指示装置可见。气体体积偏差不应超过士10mL。 5.5.2当变压器油箱内部压力上升到保护装置整定压力时，保护装置应能迅速发出跳闸信号。整定压力与实际动作压力偏差不应大于表2的规定。
2 JB/T10428—2015
单位为千帕
表2 整定压力偏差
极限偏差 ±2.0 ±3.0 ±4.0 ±4.0 ±4.0
整定压力
20 30 40 50 80
5.5.3当变压器油箱内部压力上升到保护装置整定压力时，保护装置压力开关的动作响应时间不应大于表3的规定。
动作响应时间
确应时间ms
整定压力kPa
80
20
30 40 50 80
110 80 60 60
在此范周内，用 可根据 变压器的要求设
5.5.4保护装置内部的温控 器格温 范围定任一值。 变 器油箱内顶层油 达到保 全的整定 爱时，温控器的 接点应可靠 动作 发出报警信号。当整定温度 160℃以下时 美场楼 点动作 实际温 差不应超过士4 当整定 定温度为60℃及以
20
汇
福
福
人
上时，与接点动作时的实际温度偏差 应超过 5.5.5 保护装置装面温度表护 市小范国为 5.6 保护装置外壳防护等级
的准确度等级应不低了1.5级）。
展
在无特别要求时， 保护装置的外壳防护 等级为IP55，如有特殊要求，则应在订货时协商确定。 5.7 保护装置的密封性能
保护装置成品在充满变压器油时，在表4规定的条件下，应能承受压力为100kPa的密封性能试验而无渗漏。
注：型式试验时可用室温的煤油代替高温变压器油
表4密封试验条件
试验种类例行试验型式试验
试验温度空温 85℃~95℃
试验时间 20min 24 h
5.8抗振动能力
保护装置在振动频率为4Hz～20Hz（正弦波）、加速度为2g～4g（g为重力加速度）时，开关接点不应接通。 5.9耐太阳辐射能力
保护装置（指裸露在大气中的部分）应具备耐受GB/T2423.24中试验程序A所规定的太阳辐射的
3 JB/T10428—2015
能力。
6试验项目和试验方法
6.1试验项目 6.1.1例行试验
例行试验项目如下： a）装配及外观质量检查（按6.2.1)； b）绝缘性能试验（按6.2.2)； c）气体聚集量的检测试验（按6.2.3）； d）整定压力试验（按6.2.4）； e）温控器及温度表的检测试验（按6.2.5）； f）密封性能试验（按6.2.6)。
6.1.2型式试验项目
除进行6.1.1规定的例行试验项目外，还应进行下列型式试验项目： a）接点容量及使用寿命试验（按6.2.7)； b）压力开关动作响应时间的测定试验（按6.2.8）； c）外壳防护等级试验（按6.2.9）； d）抗振动能力试验（仅新产品做此项试验，按6.2.10） e）耐太阳辐射能力试验（按6.2.11）。 正常生产的产品应至少每5年进行一次型式试验。另外，当遇到下列情况之一时，需重新进行型式
试验：
a）新产品试制生产时； b）当设计、工艺、材料的变更足以引起产品性能变化时； c）停产期超过6个月再恢复生产时； d）例行试验结果与前次型式试验结果有较大差异时。 新产品需有两台进行型式试验。其他情况下，应从一批产品中抽取2%，但不少于5台。
6.2试验方法 6.2.1装配及外观质量检查
应对产品的装配及外观质量进行检查，应符合5.1及其他相关要求。 6.2.2绝缘性能试验 6.2.2.1接点端子之间试验
先将一个触点接地，然后在触点之间施加2kV的工频电压，持续1min，不应出现闪络、击穿现象。 各组接点间的触点应分别进行试验。 6.2.2.2接点端子对地试验
将所有端子全部短接，然后对地（壳体）施加2kV的工频电压，持续1min，不应出现闪络、击穿现象。
4 JB/T10428—2015
6.2.3气体聚集量的检测试验
将保护装置安装在充满变压器汕的专用试验装置的顶部，然后将保护装置的腔体充满变压器汕。测量时，打开试验装置下部的放汕阀门，让保护装置的腔体内的汕面缓慢下降（流出的油用200m量筒盛装，以用于油体积测量），浮于腔内的小浮子随油面下降，当汕面降低到大浮子表面时，大浮子也开始下降，在大浮子下降到一定位置时，大浮子中磁铁将浮子腔底部的干簧管触点吸合，此时立即关闭放汕阀门，而流进量简内的变压器汕的体积即为气体聚集量。此体积应符合5.5.1的规定。 6.2.4整定压力试验
将保护装置安装在专用试验装置的顶部，调整好压力刻度，问试验装置内缓缓充入压缩空气，当保护装置的压力开关接点动作时，读取标准压力计的读数，此读数与整定压力值的偏差应符合5.5.2的规定。 6.2.5温控器及温度表的检测试验
将保护装置安装在专用试验装置上（或加热槽内），并充满变压器汕，对变压器汕进行加热，调整好控器整定值，用标准水银温度计（准确度不低0.1级）记录溉度。当温控器接点动作时，立即记录标准水银温度计的读数（即油的实际温度）和保护装置表盘温度的读数。温控器和水银温度计的溢度值与油的实际温度值之问的偏差应符合5.5.4和5.5.5的规定。
注：当温度值在60℃～100℃时，至少应测量3点（60℃、80℃和100℃）。 6.2.6密封性能试验
密封试验的结果，应符合5.7的规定。 6.2.7接点容量及使用寿命试验
按5.3的规定，将接点端子接到电感负荷（时问常数不小于5ms）直流电路中，在工作电压下，调整回路中电流达到相应的工作电流时，接点应可靠开、闭不低于1000次，之后仍能继续正常使用为合格。
若接点接在交流回路中，在5.3规定的工作电压、电流下，调整回路参数，使其功率因数不大汀0.6，接点应可靠开、闭不低于1000次，之后仍能继续正常使用为合格。
一般情况下，可只做直流试验。 6.2.8压力开关动作响应时间的测定试验
将保护装置安装在专用试验装置的顶部，准将试验装置和保护装置充满变压器汕，调整好整定压力值，用压力传感器、白动记录仪（或其他仪器）逊行测量，当试验装置内部压力大了保护装置整定压力值时，其压力开关动作响应时问应符合5.5.3的规定。 6.2.9外壳防护等级试验
保护装置外壳防护等级试验按GB4208的规定进行。 6.2.10抗振动能力试验
将保护装置跳闸端子接指示装置，然后将保护装置安装在加振台上，在振动频率为4Hz～20Hz、 加速度为2g～4g时，在X轨、Y轴、Z轴兰个方向各试1min，指示装置不应发出信号。 6.2.11耐太阳辐射能力试验
耐太阳辐射能力试验按GB/T2423.24的规定进行。
5
