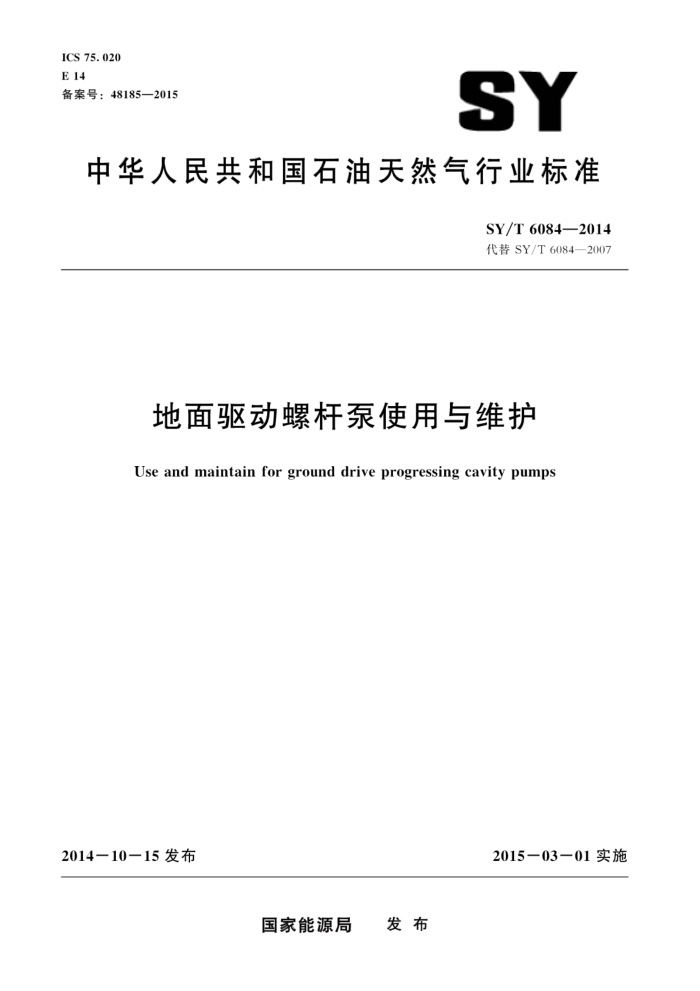

ICS 75.020 E 14 备案号：48185—2015
SY
中华人民共和国石油天然气行业标准
SY/T6084—2014 代替SY/T6084—2007
地面驱动螺杆泵使用与维护
Use and maintain for ground drive progressing cavity pumps
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T 6084—2014
目 次
前言
I
范围规范性引用文件 3 术语和定义 4. 技术要求 5配套抽油杆和油管的选择下井施工程序及要求
1
2
6
2
7地面驱动设备的选择与安装 8系统的试运行、维护、保养和管理 9健康、安全、环境控制要求 SY/T6084—2014
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6084—2007《地面驱动螺杆泵使用与维护》。与SY/T6084一2007相比，除编辑性修改外，主要变化如下：
更新了相关的引用标准（见第2章，2007年版的第2章）；一删除了2007版的3.1和3.2（见2007年版的3.1和3.2）；一删除了“选井条件”（见2007年版的第4章）；修改了“技术要求”（见第4章，2007年版的第5章）修改了螺杆泵“配套抽油杆和油管的选择”（见第5章，2007年版的第6章）；
增加了“健康、安全、环境控制要求”（见第9章）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由采油采气专业标准化委员会提出并归口本标准起草单位：中国石油化工股份有限公司胜利油田分公司现河采油厂、中国石油化工股份有
限公司胜利油田分公司胜利采油厂、大庆油田有限责任公司第二采油厂。
本标准主要起草人：冯虎、张丁涌、张德崇、张江、衣军。 本标准代替了SY/T6084—2007。 SY/T6084一2007的历次版本发布情况：
SY/T6084—1994。
Ⅱ SY/T60842014
地面驱动螺杆泵使用与维护
1范围
本标准规定了地面驱动螺杆泵（以下简称螺杆泵）的技术要求，抽油杆和油管的选择、施工程
序、设备选择安装、系统调试和维护管理。
本标准适用于普通地面驱动螺杆泵在采油生产过程中的使用及维护。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB50171一2012电气装置安装工程盘、柜及二次回路接线施工及验收规范 SY/T5587.5一2004常规修井作业规程第5部分：井下作业井筒简准备 SY/T5643一2010抽油杆维护和使用推荐作法 SY5727井下作业安全规程 SY/T6277 含硫油气田硫化氢监测与人身安全防护规程 SY/T6610 含硫化氢油气井井下作业推荐作法
3术语和定义
下列术语和定义适用于本文件。
3.1
低转速 low rotation speed 光杆速度小于100r/min的转速，
3. 2
中转速 medium rotation speed 光杆速度在100r/min～200r/min的转速。
3.3
高转速high rotation speed 光杆速度大于200r/min的转速
3. 4
有效举升高度effective lift height 动液面深度加井口回压折算的液柱高度
4技术要求
4.1 泵挂深度宜不大于2000m。根据产液量和液面深度选择相应规格的螺杆泵。 4.2 泵挂深度处产出液温度应低于螺杆泵定子胶衬额定耐温指标。
1 SY/T 6084—2014
4.3介质黏度大于或等于2000mPa·s且小于5000mPa·s时，宜采用中，低转速 4.4产出液高含砂时，宜采用中、低转速。 4.5在满足采液量的要求下，宜采用较低转速。在相同采液量下，宜优先选用单头螺杆泵 4.6螺杆泵定子下部应采用螺杆泵专用锚定装置，其距离螺杆泵定子应小于10m。 4.7 螺杆泵定子不应处于拐点位置，可处于井筒稳斜段，全角变化率宜不大于1°/10m的位置。 4.8螺杆泵下人深度较深或下人深度位于造斜点以下时，应配套相应的扶正装置和防脱装置。 4.9 地面驱动设备应有防反转装置，且应具备方便安全的释放扭矩功能。
5配套抽油杆和油管的选择
5.1依据工作环境和螺杆泵规格，选择油管和抽油杆。油管可选用普通油管或内衬油管。选择内衬油管时，宜采用圆形钢制连续抽油杆。 5.2杆柱强度校核计算方法见5.2.1和5.2.2。 5.2.1杆柱安全系数按照相应公式进行计算。
a) 杆柱横截面正应力按公式（1）计算：
4N
α=元(D-d")
(1)
式中：
杆柱横截面正应力，单位为兆帕（MPa）； N- 杆柱整体轴向力，单位为牛顿（N）； D. d 抽油杆的外径和内径，单位为毫米（mm），当抽油杆为实心杆时，d=0.0mm。 b）杆柱横截面剪应力按公式（2）计算：
6
16M
(2)
元D[1-(d/D)
式中：
杆柱横截面剪应力：单位为兆帕（MPa）：
M一一杆柱总扭矩，单位为牛顿米（N·m）。 c）安全系数应按公式（3）计算：
d. V23-2
(3)
n=o./ad:
式中：
安全系数：材料许用应力，单位为兆帕（MPa）杆柱所受复合应力，单位为兆帕（MPa）。
1 O. da-
5.2.2杆柱强度校核：杆柱安全系数应大于1.3。
6下井施工程序及要求
6.1井筒准备按SY/T5587.5一2004中第3章的规定进行，安全及环境控制按SY/T5587.5一2004 中第5章的要求进行。 6.2下井前检查地面驱动设备、油管、抽油杆、泵型与设计是否相符。 6.3按施工设计进行管柱组配。 6.4按SY/T5587.5一2004中第4章的规定下人生产管柱。 2 SY/T 6084—2014
8.4.3正常运行期间，每月定期进行含砂取样分析，每季度定期进行原油黏度取样分析，并记人资料报表。
9健康、安全、环境控制要求
9.1严格按施工设计、操作规程进行施工。 9.2施工前应有安全人员对井场布局、设备安装，安全设施进行检查验收，施工作业前做好个人防护，穿戴好劳保用品。 9.3 电控柜与地面驱动设备的距离应大于10m，应摆放在地面驱动设备无皮带轮 一侧，且位于上风方向。 9.4 ，停泵后，保证设备完全停稳、抽油杆完全释放扭矩后，方可进行设备的保养、维护和再运行。 9.5 保证井口压力泄压为零后，方可在密封盒添加或更换密封填料。 9.6地面驱动设备皮带安装防护罩。 9.7井场应有必要的警示标识。 9.8 施工过程中的安全应符合SY5727的规定 9.9 遇有硫化氢等有毒，有害气体井施工时，按SY/T6277和SY/T6610的有关规定执行。
LP
