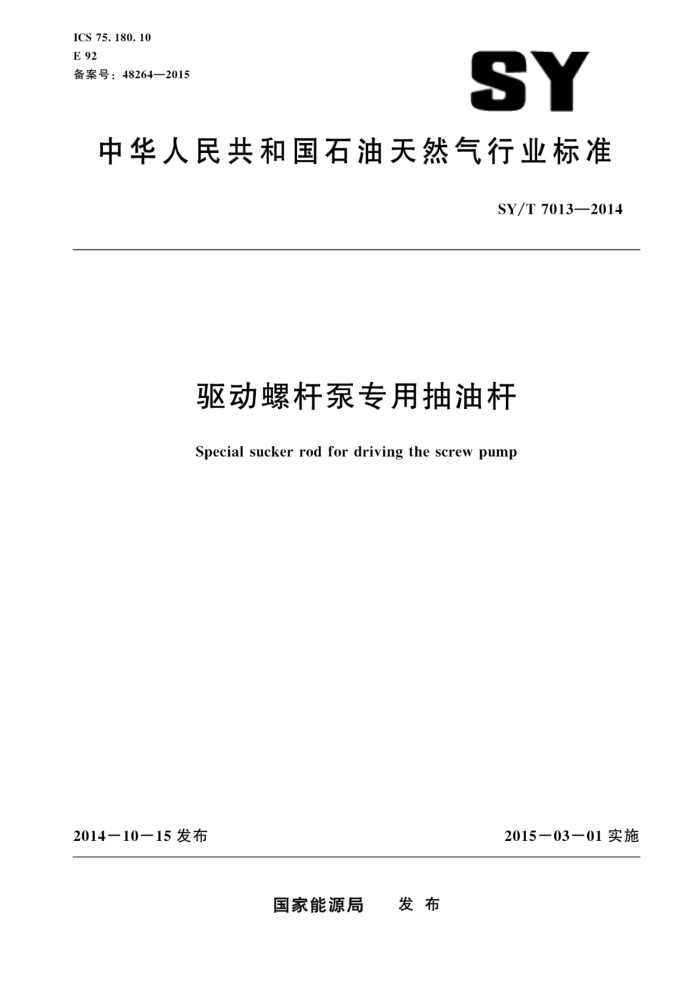

ICS 75. 180. 10 E 92 备案号：48264—2015
SY
中华人民共和国石油天然气行业标准
SY/T 7013—2014
驱动螺杆泵专用抽油杆
Special sucker rod for driving the screw pump
2014一10一15发布
2015一03一01实施
国家能源局 发布 SY/T 7013—2014
次
目
前言
范围规范性引用文件术语和定义型式参数
2
3
4
4T
5 技术要求 6 试验方法
检验规则标志、包装、运输和贮存
7
8
电 SY/T70132014
前言
本标准按照GB/T1.1一2009《标准化工作导则 厂第1部分：标准的结构和编写》给出的规则
起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本标准由全国石油钻采设备和工具标准化技术委员会（SAC/TC96）提出并归口。 本标准起草单位：国家电动潜油泵质量监督检验中心、中国石油天然气股份有限公司勘探开发研
究院采油采气装备研究所、铁岭中油机械设备制造有限公司、九环机械股份有限公司、胜利油田孚瑞特石油装备有限责任公司、内蒙古一机集团大地石油机械有限责任公司、玉门油田分公司钻采工程研究院、胜利油田高原石油装备有限责任公司、渤海石油装备（天津）新世纪机械制造有限公司。
本标准主要起草人：郑贵、孙良伟、魏纪德、刘连伟、张居国、王江秀、潘俊淇、陈强、李秀梅、鄢细林、胡松阳。
II SY/T7013—2014
驱动螺杆泵专用抽油杆
1范围
本标准规定了驱动螺杆泵专用抽油杆（简称驱动杆）的型式参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于驱动螺杆泵专用抽油杆的制造和检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件 ，
GB/T223钢铁及合金化学分析方法 GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A，B，C，D，E，F，G，H
K，N，T标尺)
GB/T 699 优质碳素结构钢 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3077 合金结构钢 GB/T 8162 结构用无缝钢管 GB/T 10128 金属材料室温扭转试验方法 GB/T 22512.2 石油天然气工业旋转钻井设备第2部分：旋转台肩式螺纹连接的加工与
测量
GB/T 26075 抽油杆用圆钢
SY/T5029 ）抽油杆 SY/T5550 空心抽油杆
3术语和定义
下列术语和定义适用于本文件。
3.1
驱动杆driverod 应用于螺杆泵抽油井，具有与同等级别普通抽油杆相同的机械性能，适用于旋转运动并能够承受
旋转扭矩的抽油杆。
1 SY/T 7013—2014
4 型式参数
4.1型式 4.1.1 类型
按结构划分为： a） 实心驱动杆。 b）空心驱动杆。
4.1.2等级
按力学性能划分为： a) D级。 b) H级，分为HL型和HY型。
4.1.3 连接方式
按杆头间的连接方式分为： a） 圆柱直螺纹，代号为“Z”。 b) 旋转台肩式螺纹，代号为“N”。 c） 插接式，代号为“C”。
4.1.4 型号表示方法
型号表示方法如下：
口口口口口
连接方式长度，单位为毫米（mm）等级代号杆体直径，单位为毫米（mm）驱动杆代号（实心：LCYG：空心：LKG）
示例：杆体直径38mm、长度为9000mm的D级插接式空心驱动杆，其型号表示为：LKG38D9000C。
4.2参数
4.2.1结构 4.2.1.1 结构要求
驱动杆结构应满足以下要求 a) 具有任何形式的可承受正反扭矩的结构。 b） 驱动杆一般宜加扳手平面，如果因特殊结构无法或不必要加扳手平面而能够方便装卸时，
扳手平面可以省略。
2 SY/T70132014
4.2.1.2结构示意图 4.2.1.2.1 圆柱直螺纹驱动杆结构示意图见图1。
1一接箍；2一杆体
图1圆柱直螺纹驱动杆结构示意图
4.2.1.2.2旋转台肩式螺纹驱动杆结构示意图见图2
L
1一接箍；2一杆体
图2 旋转台肩式螺纹驱动杆结构示意图
4.2.1.2.3 插接式驱动杆结构示意图见图3。
1一接箍：2一插头杆头：3一杆体：4一插槽杆头
图3插接式驱动杆结构示意图
4.2.2尺寸
驱动杆的规格及尺寸应符合表1和表2的规定。
单位为毫米 LCYG32 31.75
表1 实心驱动杆的规格及尺寸
规格直径长度短杆长度
LCYG22
LCYG25
LCYG29
22. 238.2
25.408.32
28.58*0.
符合SY/T5029中的技术要求
符合SY/T5029中的技术要求
Y SY/T 7013—2014
表2 空心驱动杆的规格及尺寸 LKG36
单位为毫米 LKG42 42 ± 0. 25
规格外径壁厚长度短杆长度
LKG38 38 ± 0.25
36 ±0.25
5.5±0.25,6.0±0.25,6.5±0.25 6.0±0.25,6.5±0.25 6. 0 ±0.25,6.5 ±0.25
符合SY/T5550中的技术要求符合SY/T5550中的技术要求
技术要求
5
5.1 驱动杆常规力学性能应符合表3的规定。
表3 驱动杆常规力学性能
屈服强度Rl 抗拉强度Rm 断后伸长率A 断面收缩率Z 表面硬度
心部硬度 HB
等级 D HL HY
HRC 一
% ≥10 ≥10 /
% ≥50 ≥45 -
MPa ≥590 ≥795 一
MPa 795~965 965~1195 965~1195
一
≥42
≥224
5.2 驱动杆整体抗扭强度不应低于表4的规定。
表4 驱动杆抗扭性能
扭矩 N·m ≥1000 ≥1200 ≥1800 ≥1500 ≥1800 ≥2200 ≥2200 ≥2900 ≥3200 ≥3000 ≥3900 ≥4300 ≥3600 ≥4000 ≥4800
规格 LCYG22D LCYG22HL LCYG22HY LCYG25D LCYG25HL LCYG25HY LCYG29D LCYG29HL LCYG29HY LCYG32D LCYG32HL LCYG32HY LKG36D LKG38D LKG42D
4
