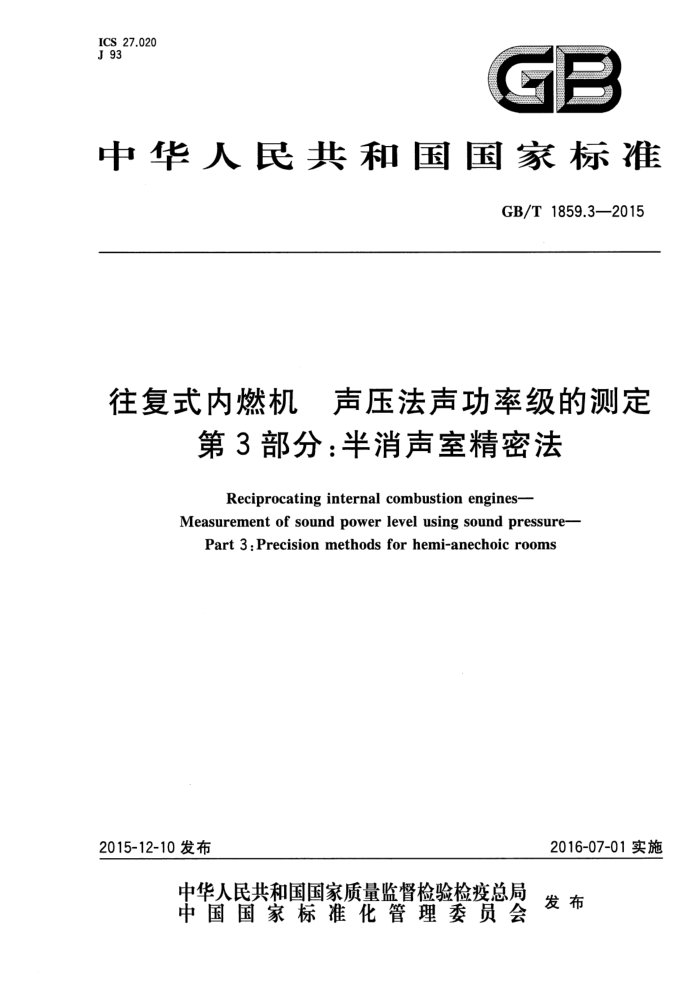

ICS 27.020 J 93
中华人民共和国国家标准
GB/T 1859.3—2015
往复式内燃机 声压法声功率级的测定
第3部分：半消声室精密法
Reciprocating internal combustion engines-
Measurement of sound power level using sound pressure-
Part 3 :Precision methods for hemi-anechoic rooms
2015-12-10 发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 1859.3—2015
目
次
前言引言 1１范围 2规范性引用文件 3术语和定义 4声学环境 4.1 总则
4.2 背景噪声准则 4.3测试环境声学合适性准则 5测量仪器 5.1 总则 5.2 校准 5.3 使用 6　安装和工作条件 6.1 总则
.
....
:
6.2 安装条件 6.3 工作条件测量
.
7
7.1 总则 7.2 测量不确定度 7.3 基准体
......
身业量
7.4 测量距离 7.5 测量表面及面积 7.6 传声器位置 7.7 传声器位置合适性准则 8计算
o
！
..
10
　总则
10 .10 10 11 12 13 15
8.1
8.2测得的声压级平均值标准偏差的计算 8.3声功率级的计算…· 9记录内容 10报告附录A（规范性附录) 从频带声功率级计算A计权声功率级·. 附录B(规范性附录) 基准气象状况声功率级参考文献
· ................
16 GB/T 1859.3-2015
前言
GB/T 1859《往复式内燃机声压法声功率级的测定》分为 4 部分：
第1部分：工程法; 一第2部分:简易法; 一第3部分：半消声室精密法； -第 4部分：使用标准声源简易法。 本部分为GB/T1859的第3部分。 本部分按照GB/T 1.1一2009 给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会(SAC/TC177)归口。 本部分起草单位：上海内燃机研究所、上海汽车集团股份有限公司商用车技术中心、安徽工业大学、
同济大学、浙江大学、天津内燃机研究所、上海汽车集团股份有限公司技术中心。
本部分主要起草人：袁卫平、姜晓敏、董旭峰、胡爱华、余晓流、张兴权、袁自遥、周毅、郝志勇、 叶怀汉、景亚兵、刘宝华、周岳康。
I GB/T 1859.3-—2015
表2给出了声功率级测量不确定度限值（用再现性标准偏差的上限表示）。它们反映了测量不确定度的综合效应，但不包括被测声源的安装条件与运转工况等因素引起的声功率级变化。
在往复式内燃机的噪声控制中，相关各方(包括制造方、安装方以及使用方等)必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下得到明确的声学量，并采用标准规定的测量仪器和方法所测量的结果才是有效的。因此，选用这些标准时，应根据噪声测量目的和测量条件作出最佳选择。
表2声功率级测量不确定度限值一览表（用再现性标准偏差的上限表示） 单位为分贝
GB/T 1859.3 半消声室精密法
GB/T 1859.1
GB/T 1859.2
GB/T 1859.4 使用标准声源简易法
中心频率/Hz
工程法 2 级 5.0 3.0 2.0 1.5 1.5 2.5 1.5
简易法 3 级
倍频程 63 125 250 500 1 000～4 000
1/3倍频程 50~80 100～160 200～315 400～630 800～5 000 6 300～10 000
1级 2.0 1.5 1.5 1.5 1.0 1.5 1.0
3级
8 000
A计权
3.0
4.0
II GB/T 1859.3-2015
往复式内燃机声压法声功率级的测定
第3部分：半消声室精密法
1范围
GB/T1859的本部分规定了往复式内燃机声压法声功率级的测定方法一 一半消声室精密法。 本部分适用于GB/T 6072.1定义的往复式内燃机（以下除特别说明外，简称发动机），以及尚无合
适标准可使用的其他内燃机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 3241电声学　倍频程和分数倍频程滤波器 GB/T 3785.1　电声学　声级计　第1部分：规范 GB/T 4129声学用于声功率级测定的标准声源的性能与校准要求 GB/T 6072.1往复式内燃机性能第1部分:功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T 6072.3　往复式内燃机性能　第 3 部分:试验测量 GB/T 15173　电声学　声校准器 ISO 3745:2012声学　声压法测定噪声源声功率级和声能级　消声室和半消声室精密法
(AcousticsDetermination of sound power levels and sound energy levels of noise sources using sound pressure--Precision methods for anechoic rooms and hemi-anechoic rooms)
3术语和定义
GB/T 3241、GB/T 3785.1、GB/T 6072.1界定的以及下列术语和定义适用于本文件。
3.1
声压 sound pressure p 瞬态压力和静态压力之间的差值，单位为帕(Pa)。
3.2
声压级 sound pressure level L, 声压 p 的平方与基准声压p。的平方之比的以 10 为底的对数乘以10,单位为分贝（dB)。基准声压
p。为 20 μPa。
L,=10lg ps p
.(1)
注：如有GB/T3785.1规定的特殊频率计权和时间计权和/或特殊频带，用合适的下标，如LpA表示A计权声
压级。
1 GB/T 1859.3—2015
3.12
测量距离 measurement distance d 基准体与假想矩形六面体测量表面之间的垂直距离。
3.13
测量表面 measurement surface 包络声源、面积为 S、测点位于其上、用来测量声压级的一个假想矩形六面体的外表面。测量表面
终止于反射面(地面）。 3.14
背景噪声background noise 除被测声源外的所有噪声。 注：背景噪声包括空气声、结构振动声以及仪器电噪声。
3.15
背景噪声修正background noise correction K1 背景噪声对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB）。 注：背景噪声修正与频率有关,在频带情况下用K1f表示， 表示相应的频带中心频率,在 A计权情况下，用 K1A
表示。
3.16
环境修正 environmental correctior K2 由声反射对测量表面传声器位置处表面声压级影响的修正量,单位为分贝（dB)。 注：环境修正与频率有关,在频带情况下用 K2f表示，f 表示相应的频带中心频率,在 A计权情况下,用 K2A表示。
3.17
声功率 sound power W 通过一个表面,微元上的声压力和法向质点速度un的乘积在整个表面上的积分，单位为瓦（W）。 注：大小与单位时间内声源辐射空气声能量的速率有关。
3.18
声功率级sound power level Lw 声功率W与基准声功率W。之比的以 10 为底的对数乘以 10,单位为分贝（dB)。基准声功率W。为
1 pW.
Lw =10lg w。
W
.(3)
注：如有GB/T3785.1规定的特定频率计权和/或特定频带，用合适的下标，如LwA表示A计权声功率级。
4声学环境
4.1总则
本部分适用的测试环境为一个完全隔离背景噪声的房间,提供一个反射面上方的声自由场。 应避免环境条件对传声器的不利影响（如风、气流冲击、高温或低温等），还应遵循测量仪器制造商
S
