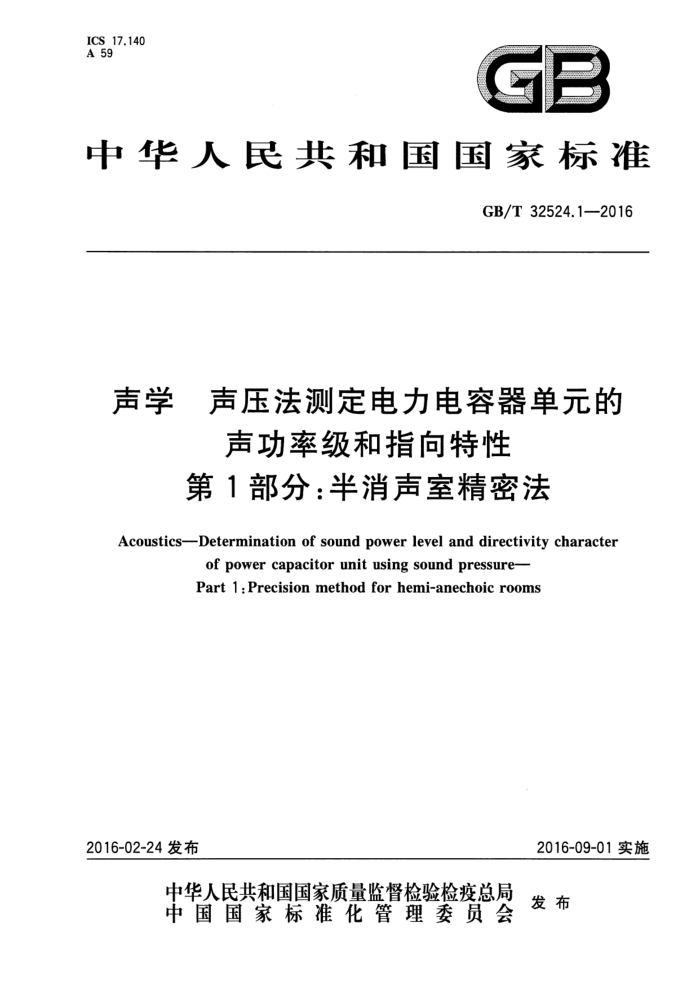

ICS 17.140 A 59
GE
中华人民共和国国家标准
GB/T32524.1—2016
声学 声压法测定电力电容器单元的
声功率级和指向特性第1部分：半消声室精密法
Acoustics--Determination of soundpowerlevel and directivitycharacter
of power capacitor unit using soundpressure- Part 1:Precision method for hemi-anechoic rooms
2016-09-01实施
2016-02-24发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 32524.1—2016
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
m
IV
基准气象条件 5 测试环境及要求 6 仪器与设备要求
4.
电容器单元的安装要求电容器单元的加载
8
9 测量面及测点位置 10 声压级的测量与计算 11 声功率级的计算 12指向特性的计算和表示 13测量不确定度 14记录内容附录A（规范性附录）用1/3倍频带声功率级计算A计权声功率级附录B（资料性附录） 测量不确定度信息指南附录C（资料性附录） 电容器单元声功率级和指向特性测量记录表参考文献
.
12
13
13 14 16 17 26 27 GB/T 32524.1—2016
前 言
GB/T32524《声学声压法测定电力电容器单元的声功率级和指向特性》包含以下两个部分：
第1部分：半消声室精密法；第2部分：反射面上方近似自由场的工程法。
-
本部分是GB/T32524的第1部分。 本部分按照GB/T1.1一2009给出的规则起草请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任本部分由中国科学院提出。 本部分由全国声学标准化技术委员会（SAC/TC17)归口。 本部分起草单位：南方电网科学研究院有限责任公司、合肥工业大学、桂林电力电容器有限责任公
司、深圳中雅机电实业有限公司、中国科学院声学研究所、北京市劳动保护科学研究所、浙江大学。
本部分主要起草人：黄莹、李志远、方庆川、程明昆、梁琮、吕亚东、李晓东、李孝宽、旷冬伟、黄成、 陆益民、陈章位。
I GB/T 32524.1—2016
引言
为了能对电力电容器辐射的噪声进行统一评价和比较，并能为电力系统具体工程项目的噪声设计与控制提供依据，本部分规定了在半自由场（半消声室)环境中，采用声压法测定电力电容器单元在工程要求的工况条件下辐射的噪声声功率级及指向特性的精密级方法。本部分重点对电力电容器单元噪声测试环境的要求、安装条件、测量面和测点布置、以及进行模拟实际工况加载等方面给出了具体的规定，以保证本部分的测量能达到GB/T19052规定的精密级（1级)要求。
本部分规定的方法用频带声级或A计权声级测定电力电容器单元的声功率级和表达指向特性。 本部分给出的方法要求电容器单元安装在具有规定声学特性的半消声室内，如在消声室内进行测
定，可以参照GB/T6882一2016标准的要求执行。
根据本部分的方法测定的声功率级及指向特性，可用于电力电容器单元的噪声研究、噪声水平比较与评价。
IV GB/T 32524.1—2016
声学声压法测定电力电容器单元的
声功率级和指向特性第1部分：半消声室精密法
1范围
GB/T32524的本部分规定了电力电容器单元（以下简称：电容器单元）在半自由场环境（半消声室)中，通过在包围电容器单元的测量面上测量的声压级来确定电容器单元声功率级和指向特性的精密级（GB/T19052的1级准确度）方法。
本部分的测试频率范围是中心频率为100Hz4000Hz的1/3倍频带所覆盖的范围。根据需要，频率范围可以扩大或者缩小，但测量环境应符合频率范围的要求
本部分适用于标称电压1kV及以上的交流滤波电容器、直流滤波电容器、并联电容器等，其他电力电容器可参考本部分执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3241电声学倍频程和分数倍频程滤波器 GB/T3785.1电声学声级计第1部分：规范 GB/T6882一2016声学声压法测定噪声源的声功率级和声能量级消声室和半消声室精密法 GB/T15173电声学声校准器 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 GB/T20993高压直流输电系统用直流滤波电容器及中性母线冲击电容器 GB/T20994高压直流输电系统用并联电容器及交流滤波电容器 GB26861-2011电力安全工作规程高压试验室部分
3术语和定义
下列术语和定义适用于本文件。
3.1
声压soundpressure 力瞬时压强与静压强之差。 注：声压单位为帕(Pa)。 [GB/T6882—2016,定义3.1]
3.2
时间平均声压级 time-averaged soundpressurelevel Lp.T 在指定的持续时间间隔T（起始于t1，终止于t2)内，声压p平方的时间均值与基准值平方之比，取
1 GB/T 32524.1—2016
以10为底对数的10倍，用分贝（dB)表示，
Lp.r =10lg
·(1 )
p
式中，基准值力。三20uPa。 注1：下标T是指时间平均声压级在这段时间内测量得到；通常下标T可略。 注2：时间平均声压级采用A计权时，可表示为LpA·T，通常用LA表示。 [GB/T6882—2016,定义3.3]
3.3
离散音 discretetone 导致有音调感觉的周期性声压变化。 注1：离散音可以是纯正弦变化(有时称为“纯音”)的声音，其额谱由正弦频率值处的单个的尖峰组成；也可以是非
正弦变化的声音，其额谱由基频上的尖峰和在基频的谐波上出现的其他尖峰组成。 注2：滤波电容器等电力设备工作时辐射的声音是典型的离散音。 [GB/T19052—2003，定义3.22]
3.4
自由声场 free sound field 无边界的均匀各向同性媒质中的声场。 注：实际中自由声场就是在测试频率范围内边界或其他干扰物体的反射可以忽略不计的声场。 ［GB/T6882—2016，定义3.6
3.5
反射面reflectingplane 安装被测噪声源的声反射平面。 ［GB/T6882—2016，定义3.9]
3.6
反射平面上的自由声场 free sound field over a reflecting plane 在无限大的反射面之上，没有其他障碍物的半空间的自由声场。 [GB/T6882—2016，定义3.8]
3.7
半消声室 hemi-anechoic room 在反射面上方能获得自由声场的测试室。 ［GB/T6882—2016，定义3.10］
3.8
背景噪声 backgroundnoise 除被测声源之外，所有其他声源贡献的噪声。 注1：背景噪声包含空气声，结构振动噪声和仪器的电噪声。 注2：背景噪声还包含在测试过程中与电容器单元同时运行和同时停止的其他配套电力设备的噪声。 [GB/T6882—2016，定义3.15]］
3.9
背景噪声修正值 backgroundnoisecorrection K1 用于对测量表面的每个被测声压级进行背景噪声影响的修正。 注1：背景噪声修正值用分贝表示。 注2：背景噪声修正值与频率有关，修正值表示为Ky，其中f是相应频带的中心频率，在A计权时表示为K1A。 2 GB/T 32524.1—2016
[GB/T6882—2016,定义3.16]
3.10
基准体referencebox 恰好包围被测声源所有主要声辐射部件和安装声源的测试台架，并终止于安置被测声源反射平面
上的假想平行六面体。
注1：测试台架应尽可能的小。 注2：电容器单元的基准辐射面是指不包含电容器单元接线端子、仅由外壳6个面构成的长方体表面。 [GB/T3767—2016定义3.10］
3.11
测量面 measurementsurface s 包围被测声源并在它上面布置测点测量声压级的假想面，面积为S。在半消声室，它终止于放置声
源的反射平面。单位为平方米（m）。
[GB/T6882—2016，定义3.13]
3.12
声功率soundpower P 通过某一测量面的声压力与在该测量面上质点振速的法向分量u.的乘积在整个测量面上的积分。 注1：声功率的单位为瓦(W)。 注2：声功率量值与单位时间内声源辐射的空气声能量有关。 [GB/T6882—2016，定义3.19]
3.13
声功率级 soundpowerlevel Lw 声源的声功率P与基准值P。之比，取以10为底对数的10倍，用分贝（dB)表示。
Lw =10lg P。 P
·(2)
式中： P。 基准值,P。=1pW。 注：如果是GB/T3785.1规定的特定频率计权或使用了指定额带，则应采用适当的下标表示，如LwA表示A计权声
功率级。 [GB/T6882—2016，定义3.20]
3.14
指向性指数 directivity index Dri 被测声源向测量面上第个测点位置辐射的声压与向整个测量面辐射声压的平均值的差值。
Du=L-L
·(3)
式中： Lpi 被测声源运行时，在测量面第i个测点（进行背景噪声修正后）的声压级（时间平均），用分
贝（dB)表示；
L.- 测量面平均声压级（时间平均），用分贝（dB)表示。 [GB/T6882—2016,定义3.23]
3.15
电容器单元capacitorunit 由一个或多个电容器元件组装于单个外壳中并连有引出接线端子的组装体。
3 GB/T32524.1—2016
[GB/T20994—2007,定义1.3.2］
3.16
并联电容器shuntcapacitor 并联连接于电力网中，主要用来补偿感性无功功率以改善功率因数的电容器单元或电容器组。 [GB/T20994—2007,定义1.3.16]
3.17
交流滤波电容器 ACfiltercapacitor 可用于与其他配件连接在一起，如与电抗器和电阻器连接在一起，对一种或多种谐波电流提供一低
阻抗通道的电容器单元或电容器组。
[GB/T20994—2007,定义1.3.15]
3.18
直流滤波电容器 DCfiltercapacitor 用于减少直流母线谐波的电力电容器。
4基准气象条件
对应于基准特性空气声阻抗pc=411.5N·s/m（p是空气的密度，c是声音速度）的计算声功率级的基准气象条件是：
a）气温：23.0℃； b）气压：101.325kPa; c) 相对湿度：50%。
测试环境及要求
5
5.1测试室的声学条件
电容器单元辐射噪声的A计权或频带声压级的测量，应在测量频率范围内符合GB/T6882一2016 中附录A或附录B鉴定要求的测试室（半消声室)中进行。
符合条件的测试室（半消声室）设计导则见GB/T6882一2016的附录NA。 测试室（半消声室）应满足GB26861一2011中高压试验室的安全要求。
5.2背景噪声判据 5.2.1背景噪声相对值判据
在各频带内，所有测点的背景噪声与试品运行时的声压级差△L，至少为6dB；对于中心频率从 250Hz～4000Hz的1/3倍频带的声压级差△L，至少为10dB，如果满足这些要求，则满足本部分的背景噪声判据。
注：在GB/T6882一2016中还给出了背景噪声绝对值判据，由于相对值判据是优先判据，故本标准对绝对值判据不
做要求。
5.2.2频带测量
5.2.1的要求即使是在测试室内背景噪声极低并得到良好控制的条件下，也可能不会在所有频带中都得到满足。因此，为了保证遵守5.2.1给出的背景噪声判据，如果某频带的A计权声功率级（见附
4
