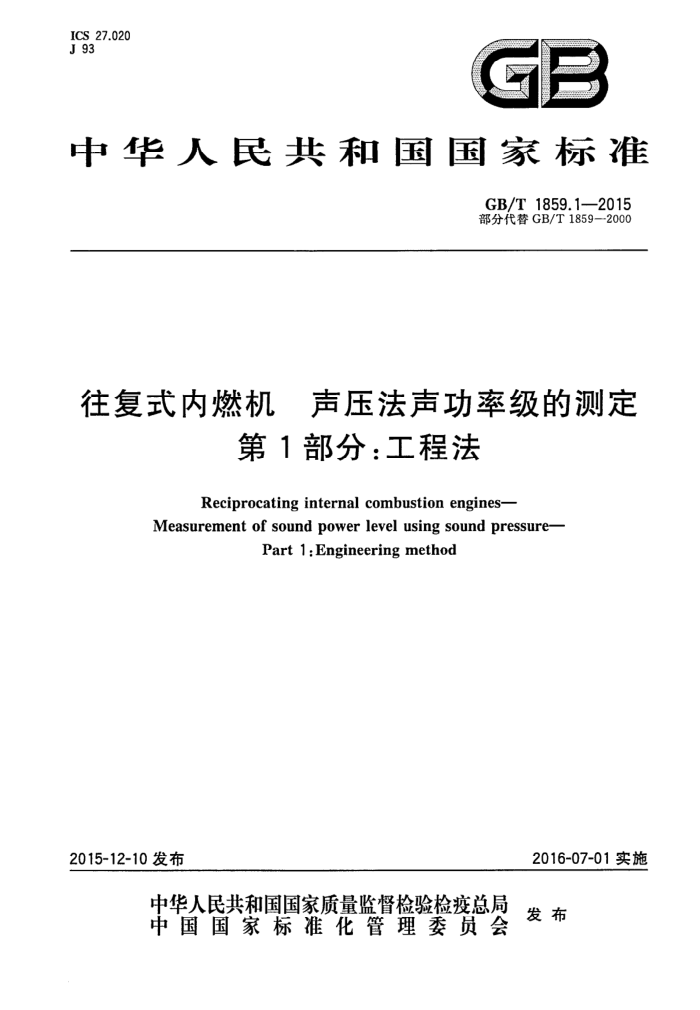

ICS 27.020 J 93
GB
中华人民共和国国家标准
GB/T1859.1—2015 部分代替GB/T1859—-2000
往复式内燃机 声压法声功率级的测定
第1部分：工程法
Reciprocating internal combustion engines-
Measurement of sound power level using sound pressure-
Part 1 :Engineering method
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T1859.1—2015
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义
IY
声学环境 4.1 总则 4.2 背景噪声准则 4.3 测试环境声学合适性准则 5测量仪器 5.1 总则 5.2 校准 5.3 使用
4
安装和工作条件 6.1 总则 6.2 安装条件 6.3 工作条件 1 测量 7.1 总则
6
7.2 测量不确定度 7.3 基准体
.
7.4 测量距离 7.5 测量表面及面积 7.6 传声器位置 7.7 传声器位置合适性准则 8 计算 8.1 总则 8.2 测得的声压级平均值标准偏差的计算 8.3 声功率级的计算 9记录内容 10报告附录A（规范性附录） 声学环境鉴定方法附录B（规范性附录） 从频带声功率级计算A计权声功率级附录C（规范性附录) 基准气象状况声功率级参考文献
C
10 10 10 11 12 13 15 17 18
1 GB/T1859.1—2015
前言
GB/T1859《往复式内燃机声压法声功率级的测定》分为4个部分：
第1部分：工程法；一 第2部分：简易法； ——第3部分：半消声室精密法；一第4部分：使用标准声源简易法。 本部分为GB/T1859的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T1859—2000《往复式内燃机 辐射的空气噪声测量 工程法及简易法》中的工
程法部分。
本部分与GB/T1859一2000相比，主要技术变化如下：
删除了“简易法”的相关内容；增补了“术语和定义”的条目； -修改了“声学环境”的规定； -增补了“测量仪器”的规定；修改并增补了“安装和工作条件”的规定；修改并增补了“测量”的规定；增补了“计算”的规定；增补了“记录内容”的条目；修改了“报告”的规定；删除了GB/T1859-2000中的附录A和附录B；增加了附录A（规范性附录)“声学环境鉴定方法”、附录B"从频带声功率级计算A计权声功率级”和附录C“基准气象状况声功率级”。
-
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177)归口。 本部分起草单位：上海内燃机研究所、上汽集团商用车技术中心、潍柴动力股份有限公司、安徽工业
大学、同济大学、浙江大学、天津内燃机研究所、宁波麦迪威汽车零件有限公司。
本部分主要起草人：袁卫平、胡爱华、姜晓敏、曹家驳、尹慧琼、余晓流、张兴权、袁白遥、周毅、 郝志勇、叶怀汉、景亚兵、刘宝华、韩峰、贺群艳。
本部分所代替标准的历次版本发布情况为：
-GB/T1859—1980GB/T1859——1989.GB/T1859—2000 -GB/T8194—1987。
-
I GB/T1859.1—2015
引 言
GB/T1859的本部分是声压法测定往复式内燃机声功率级的系列标准之一。该系列标准给出了一种在包络声源的测量表面上测量声压级以计算声功率级的方法。
声功率级测定结果与测试环境和声源的安装条件基本无关，这是用声功率级表征各种类型机器和设备噪声辐射的一个重要原因。
声功率级有如下用途：
规定条件下机器辐射噪声的标示；噪声标示值的验证；各种型号和尺寸的机器辐射噪声的比较；与购买合同或规范中规定的噪声限值的比较：降低机器辐射噪声工程措施的制定（一般还需提供频带声功率级）；指定位置噪声声压级的预测。
表1给出了本系列标准包络表面法适用的三种准确度等级的声功率级测定方法，测定结果精确到 0.1dB。本部分给出的方法允许测定A计权声功率级和频带声功率级，准确度为2级；A计权声功率级还可从频带声功率级计算得到，但其与通过测量A计权声压级而确定的声功率级不完全相同。
表1 声压法测定往复式内燃机声功率级的国家标准一览表
GB/T 1859.3 半消声室精密法
GB/T 1859.1
GB/T 1859.2
GB/T 1859.4 使用标准声源简易法
参数
工程法 2级 1个反射面
简易法 3级 1个反射面上方的声场
1级 1个反射面上方的自由场 上方的近似自由场最好小于测试
3级
测试环境
多个反射面的声场
声源体积
无限制；取决于测试环境
房间容积的0.5% △L,≥10 dB
L,≥6 dB K,≤1.3 dB Kz≤4 dB
L,≥3 dB K,≤3.0 dB
背景噪声准则* 测试环境声学合适性准则* 传声器位置合适性准则
K,≤0.5 dB 特殊要求
Kz≤7 dB
特殊要求
s(L*m)≤1/2 dB s(Lm)≤/2/2dB s(Lm)≤1 dB s(L)≤/dB
测量仪器d
声级计/滤波器/声校准器
1级/1级/1级 A计权或频带
2级/2级/1级
A计权声功率级比较试验
可获得的声功率级
声功率级校准试验； 声功率级验收试验；工程措施的制定
用途
工程措施的制定
·本部分的声压级差值△L，和背景噪声修正K，参见8.3.2。 本部分的环境修正K参见8.3.3。 本部分的均值偏差s(Lm）参见7.7。 d本部分的仪器要求参见第5章。
IV GB/T 1859.1—2015
表2给出了声功率级测量不确定度限值（再现性标准偏差的上限）。它们反映了测量不确定度的综合效应，但不包括被测声源的安装条件与运转工况等因素引起的声功率级变化。
在往复式内燃机的噪声控制中，相关各方（包括制造方、安装方以及使用方等)必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下得到明确的声学量，并采用标准规定的测量仪器和方法所测量的结果才是有效的。因此，选用这些标准时，应根据噪声测量目的和测量条件作出最佳选择。
表2声功率级测画不确定度限值（再现性标准偏差的上限）
单位为分贝
GB/T 1859.3 GB/T 1859.1 GB/T 1859.2 半消声室精密法
GB/T 1859.4 使用标准声源简易法
中心额率/Hz
工程法 2级 5.0 3.0 2.0 1,5 1,5 2.5 1,5
简易法 3级
倍频程 63 125 250 500 1000~4000
3级
1/3倍频程 50~80 100~160 200~315 400~630 800~5000 6300~10000
1级 2.0 1.5 1.5 1,5 1.0 1.5 1.0
8000
A计权
3.0
4.0 GB/T1859.12015
往复式内燃机声压法声功率级的测定
第1部分：工程法
1范围
GB/T1859的本部分规定了往复式内燃机声功率级的测定方法一一工程法。 本部分适用于GB/T6072.1适用范围的往复式内燃机（以下除特别说明外，简称发动机），以及尚
无合适标准可使用的其他内燃机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T3241电声学倍频程和分数倍频程滤波器 GB/T3785.1电声学声级计第1部分：规范 GB/T4129声学用于声功率级测定的标准声源的性能与校准要求 GB/T6072.1往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T6072.3 往复式内燃机性能第3部分：试验测量 GB/T15173 ：电声学声校准器
3术语和定义
GB/T3241、GB/T3785.1、GB/T6072.1界定的以及下列术语和定义适用于本文件。
3.1
声压soundpressure 力瞬态压力和静态压力之间的差值，单位为帕（Pa）。
3.2
声压级soundpressurelevel Lp 声压p的平方与基准声压力。的平方之比的以10为底的对数乘以10，单位为分贝（dB)。基准声压
p。为20μPa。
L=10lg p2
(1 )
p
注：如有GB/T3785.1规定的特殊频率计权和时间计权和/或特殊额带，用合适的下标，如L^表示A计权声压级。
3.3
时间平均声压级 time-averaged sound pressure level Lp,T 声压p的平方在测量的时间间隔T内（从t到t2)积分值平均后与基准声压p。的平方之比的以
1 GB/T1859.1—2015
10为底的对数乘以10，单位为分贝（dB)。基准声压p。为20μPa。
1
Lp.T =10lg T |p"(t)dt
·（2)
po
注1：通常省略下标“T”，因为时间平均声压级必须在某一测量时间间隔内测定。 注2：时间平均声压级经常是A计权，在这种情况下以LA.T表示，缩写为LA。
3.4
表面时间平均声压级 surfacetime-averagedsoundpressurelevel L, 经背录噪声修正和环境修正，测量表面上所有传声器位置处时间平均声压级的能量平均，单位为分
贝(dB)。 3.5
测量时间间隔 measurement time interval T 用于确定时间平均声压级，被测声源一个或多个运转时期或运转周期，单位为秒（s）。
3.6
声自由场 acousticfreefield 均勾的各向同性的媒质中，边界影响可忽略不计的声场。 注：实际上的声自由场是在测试的额率范围内边界或其他物体的反射可忽略不计的声场。
3.7
反射面reflectingplane 被测声源位于其上的声反射平坦的表面。
3.8
一个反射面上方的声自由场 acousticfreefieldoverareflectingplane 一个无限大反射面上方半空间中的声自由场，其中无其他任何障碍物。
3.9
测试频率范围frequencyrangeofinterest 中心频率为63Hz~8000Hz的倍频程（50Hz～10000Hz的1/3倍频程）所覆盖的频率范围。
3.10
基准体 referencebox 恰好包络声源且终止于一个反射面（地面）上的最小假想矩形六面体。
3.11
测量距离 measurement distance d 基准体与假想矩形六面体测量表面之间的垂直距离。
3.12
测量表面 measurement surface 包络声源、面积为S、测点位于其上、用来测量声压级的一个假想矩形六面体的外表面。测量表面
终止于反射面（地面）。 3.13
背景噪声backgroundnoise 除被测声源外的所有噪声。 注：背景噪声包括空气声、结构振动声以及仪器电噪声。 2 GB/T1859.1—2015
3.14
背景噪声修正backgroundnoisecorrection K, 背景噪声对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB)。 注：背景噪声修正与频率有关，在频带情况下用K表示，f表示相应的额带中心频率，在A计权情况下，用K1A表示。
3.15
环境修正 environmentalcorrection K2 由声反射对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB)。 注：环境修正与频率有关，在频带情况下用K2/表示，f表示相应的频带中心频率，在A计权情况下，用K2A表示。
3.16
声功率 soundpower W 通过个表面，微元上的声压P和法向质点速度u，的乘积在整个表面上的积分，单位为瓦（W）。 注：大小与单位时间内声源辐射空气声能量的速率有关。
3.17
声功率级 soundpowerlevel Lw 声功率W与基准声功率W。之比的以10为底的对数乘以10，单位为分贝（dB)。基准声功率W。
为1pW。
Lw =10 lg w。
W
（3)
注：如有GB/T3785.1规定的特定频率计权和/或特定频带，用合适的下标，如LwA表示A计权声功率级。
4声学环境
4.1总则
本部分适用的测试环境为一个完全隔离背景噪声的房间或室外平坦空地，提供一个反射面上方的声自由场；或一个完全隔离背景噪声，混响声场对测量表面上的声压影响有限且可用环境修正的房间或室外平坦空地。
应避免环境条件对传声器的不利影响（如风、气流冲击、高温或低温等），还应遵循测量仪器制造商对不利环境条件的指示；应采取措施确保任何反射面不会因振动而引起明显的声辐射。 4.2背景噪声准则
在传声器位置上平均后的背景噪声时间平均声压级应比未修正的被测声源时间平均声压级（以下除特别说明外，简称声压级)至少低6dB，最好低15dB以上。
频带测量时，可能不是所有频段都能满足背景噪声准则要求，甚至是在背景噪声很低且得到很好控制的测试房间内。
对频带测量，应按以下步骤判定是否满足背景噪声准则要求： a）用测试频率范围内所有频带声功率级计算A计权声功率级； b）将低于A计权声功率级15dB以上的频带（A计权)和△L，<6dB(见8.3)的频带剔除，重新
计算A计权声功率级； c）如上述两个声功率级的差值小于0.5dB，则满足背景噪声准则要求；否则测量无效。
3
