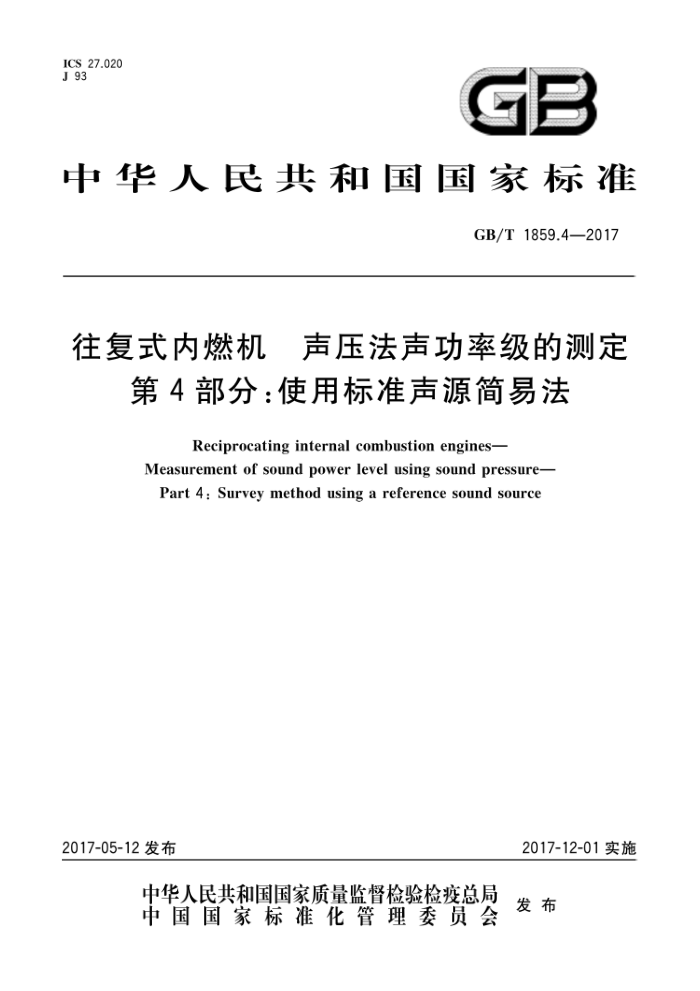

ICS 27.020 J 93
GB
中华人民共和国国家标准
GB/T 1859.4—2017
往复式内燃机 ，声压法声功率级的测定
第4部分：使用标准声源简易法
Reciprocating internal combustion engines-
Measurement of sound power level using sound pressure- Part 4 : Survey method using a reference sound source
2017-12-01 实施
2017-05-12 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 1859.4—2017
目 次
前言引言
范围 2 规范性引用文件 3 术语和定义
7
声学环境测量仪器安装和工作条件
5
I
1 测量
L
计算· 记录内容报告
13 15 15
9
10
参考文献
16 GB/T1859.4—2017
前言
GB/T1859《往复式内燃机声压法声功率级的测定》分为4部分：
第1部分：工程法：第2部分：简易法：第3部分：半消声室精密法：一第4部分：使用标准声源简易法。 本部分为GB/T1859的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177)归口。 本部分起草单位：上海内燃机研究所上海汽车集团股份有限公司商用车技术中心同济大学，安徽
工业大学，浙江大学，天津内燃机研究所。
本部分主要起草人：胡爱华，袁卫平，曹家骏吕宫，余晓流张兴权袁自遥周毅郝志勇，叶怀汉景亚兵刘宝华。 GB/T1859.4—2017
引言
GB/T1859的本部分是声压法测定往复式内燃机声功率级的系列标准之一。该系列标准规定了种在包络声源的测量表面上测量声压级以计算声功率级的方法。
声功率级测定结果与测试环境和声源的安装条件基本无关，这是用声功率级表征各种类型机器和
设备噪声辐射的一个重要原因。
声功率级有如下用途：
规定条件下机器辐射噪声的标示：噪声标示值的验证；一各种型号和尺寸的机器辐射噪声的比较：与购买合同或规范中规定的噪声限值的比较降低机器辐射噪声工程措施的制定（一般还需提供频带声功率级）：指定位置噪声声压级的预测。 表1给出了本系列标准包络表面法适用的三种准确度等级的声功率级测定方法，测定结果精确到
0.1dB。本部分规定的方法允许测定A计权声功率级，准确度为3级。
表1声压法测定往复式内燃机声功率级的国家标准一览表
GB/T 1859.3 半消声室精密法
GB/T 1859.1
GB/T 1859.2
GB/T 1859.4 使用标准声源简易法
参数
工程法 2级 1个反射面
简易法 3级 1个反射面上方的声场
1级 1个反射面上方的自由场最好小于测试房间容积的0.5% ≥10dB K1≤0.5 dB
3级多个反射面的声场
测试环境
上方的近似自由场
声源体积
无限制：取决手测试环境
A≥6dB K≤1.3 dB K<4dB
A≥3 dB K1≤3.0 dB
背景噪声准则“ 测试环境声学合适性推则传声器位置合适性推则 s(m) ≤1/2 dB 5(1.8m) ≤/2/2 dB (m)1dB m) 2 dB
K≤7dB
特殊要求
特殊要求
测量仪器
1级/1级/1级
2级/2级/1级
声级计/滤波器/声校准器
可获得的声功率级
A计权或频带
A计权声功率级比较试验
声功率级校准试验： 声功率级验收试验；工程措施的制定 工程措施的制定
用途
本部分的声压级差值△I和背景噪声修正K1参见8.3.2。 1本部分的均值偏差s（I.m）参见7.7。 “本部分的仪器要求参见第5章。
表2给出了声功率级测量不确定度限值（再现性标准偏差的上限）。它们反映了测量不确定度的综 A GB/T1859.4—2017
合效应，但不包括被测声源的安装条件与运转工况等因素引起的声功率级变化
在往复式内燃机的噪声控制中，相关各方（包括制造方，安装方以及使用方等）必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下，得到明确的声学量，并采用标准规定的测量仪器和方法所测量的结果才是有效的。因此，选用这些标准时，应根据噪声测量目的和测量条件作出最佳选择。
表2 声功率级测量不确定度限值（再现性标准偏差的上限）
单位为分贝
中心频率
GB/T 1859.3 半消声室精密法
GB/T 1859.1
GB/T1859.2
GB/T 1859.4 使用标雅声源简易法
Hz
简易法 3级
工程法 2级 5.0 3.0 2.0 1.5 1.5 2.5 1.5
1级 2.0 1.5 1.5 1.5 1.0 1.5 1.0
3级
倍频程 63 125 250 500
1/3倍频程 50~80 100~160 200315 400~630
1000-4000 800-5000
8000 630010000
A计权
3.0
4.0
三 GB/T 1859.4—2017
往复式内燃机声压法声功率级的测定
第4部分：使用标准声源简易法
1范围
GB/T1859的本部分规定了往复式内燃机声功率级的测定方法—-使用标准声源简易法。 本部分适用于GB/T6072.1适用范围的往复式内燃机（以下除特别说明外，简称发动机）以及尚
无合适标准可使用的其他内燃机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的弓用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3785.1电声学声级计第1部分：规范 GB/T4129声学用于声功率级测定的标准声源的性能与校准要求 GB/T6072.1往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T6072.3往复式内燃机性能 第3部分：试验测量 GB/T15173电声学声校准器
3术语和定义
GB/T3785.1、GB/T6072.1界定的以及下列术语和定义适用于本文件。
3.1
声压 sound pressure p 瞬态压力和静态压力之间的差值，单位为帕（Pa）。
3.2
声压级 sound pressure lewel Lt 声压力的平方与基准声压力。的平方之比的以10为底的对数乘以10单位为分贝（dB）。基准声压
p为20 μPa
L=10g b2
+(1)
b:
注：如有GB/T3785.1规定的特殊频率计权和时间计权，用合适的下标，如I-pA表示A计权声压级
3.3
时间平均声压级 time-averaged sound pressure level Lp,T 声压力的平方在测量的时间间隔T内（从t到t）积分值平均后与基准声压力的平方之比的以
10为底的对数乘以10单位为分贝（dB）。基准声压力为20μPa。
1 GB/T1859.42017
2(d
Lt.1=1olg
(2)
p:
注1：通常省略下标“工”，国为时间平均声压级必须在某一测量时间间隔内测定。 注2：时间平均声压级经常是A计权，在这种情况下由LA.表示，缩写为I产A
3.4
表面时间平均声压级surface time-averaged sound pressure level LP 经背景噪声修正和环境修正，测量表面上所有传声器位置处时间平均声压级的能量平均，单位为分
贝(dB)。 3.5
测量时间间隔 measurement time interval T 用于确定时间平均声压级，被测声源一个或多个运转时期或运转周期，单位为秒（s）
3.6
标准声源reference sound sourceRss 满足GB/T4129要求的特定声源。
3.7
声自由场 acoustic free field 均匀的各向同性的媒质中，边界影响可忽略不计的声场。 注：实际上的声自由场是在测试的频率范围内边界或其他物体的反射可忽略不计的声场。
3.8
反射面 reflecting plane 被测声源位于其上的声反射平坦的表面。 注：本部分的反射面包括离声源较近的墙面（参见7.5和7.6）。
3.9
一个反射面上方的声自由场acoustic free field over areflectingplane 一个无限大反射面上方半空间中的声自由场，其中无其他任何障碍物。
3.10
测试频率范围frequency range of interest 中心频率为63Hz8000Hz的倍频程（50Hz～10000Hz的1/3倍频程）所覆盖的频率范围。
3.11
基准体reference box 恰好包络声源且终止于反射面上的最小假想矩形六面体。
3.12
测量距离 measurement distance d 基准体与假想矩形六面体测量表面之间的垂直距离。
3.13
测量表面 measurement surface 包络声源、传声器位置位于其上的用来测量声压级的一个假想表面。
2 GB/T1859.4—2017
3.14
背景噪声backgroundnoise 来源于除被测声源以外的所有噪声。 注：背景噪声包括空气声，结构振动声以及仪器电噪声，
3.15
背景噪声修正 background noise correction K1 背景噪声对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB）。 注：在A计权情况下，用K表示。
3.16
声功率 sound power W 通过一个表面，微元上的声压力和法向质点速度的乘积在整个表面上的积分，单位为瓦（W）。 注：大小与单位时间内声源辐射空气声能量的速率有关。
3.17
声功率级 sound power level L w 声功率W与基准声功率W，之比的以10为底的对数乘以10单位为分贝（dB）基准声功率W。
为lpW
Lw=10lg w W
..（3)
注：在A计权情况下用IWA表示。
4声学环境
4.1总则
本部分适用的测试环境为一个完全隔离背景噪声并满足4.3要求的房间应避免环境条件对传声器的不利影响（如风，气流冲击，高温或低温等），还应遵循测量仪器制造商
对不利环境条件的指示：应采取措施确保任何反射面不会因振动而弓起明显的声辐射
4.2背景噪声准则
在传声器位置上平均后的背景噪声时间平均声压级应比未修正的被测声源时间平均声压级（以下除特别说明外，简称声压级）至少低3dB最好低10dB以上。 4.3测试环境声学合适性准则
测试环境除反射面外应没有其他反射体，反射面（地面）应超出测量表面在其上的投影，反射面（地面）的吸声系数在测试频率范围内应小于0.1。
5测量仪器
5.1总则
包括传声器电缆和风罩（如有）在内的测量系统应至少满足GB/T3785.1规定的2级仪器的要求。
3
