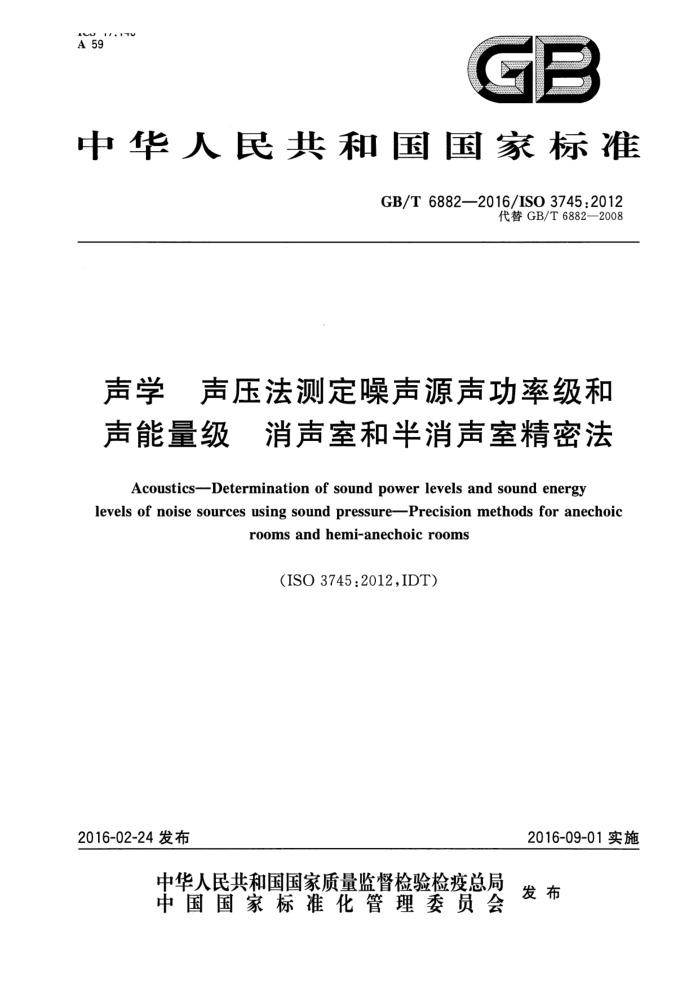

中华人民共和国国家标准
GB/T6882—2016/ISO3745:2012
代替GB/T6882—2008
声学 声压法测定噪声源声功率级和声能量级 消声室和半消声室精密法 Acoustics-Determination of sound power levels and sound energy
levels of noise sources using soundpressure-Precision methodsforanechoic
roomsandhemi-anechoicrooms
(ISO 3745:2012,IDT)
2016-02-24发布
2016-09-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T6882—2016/ISO3745:2012
目 次
前言引言 1范围 2规范性引用文件 3
术语和定义基准气象条件
4
.
测试室仪器被测声源的确定、位置、安装及运行· 8 测量面声功率级和声能量级的确定..
5
..
6
-
7
11
9
12
10 测量不确定度 11记录内容 12测量报告附录A（规范性附录） 鉴定消声室和半消声室的一般方法· 附录B（规范性附录） 测定噪声源声功率级和声能量级的测试室内部空间鉴定方法.. 附录C（规范性附录） 用1/3倍频带声级计算A计权声功率级和A计权声能量级附录D（规范性附录） 自由场中球形测量面上传声器的阵列附录E（规范性附录） 半自由场半球测量面上传声器的阵列附录F（规范性附录）半自由场中半球测量面上传声器的同轴环形路径附录G（规范性附录） 半自由场半球测量面上传声器的子午线路径附录H（规范性附录） 半自由场中半球测量面上传声器的螺旋线路径，附录I（资料性附录）关于测量不确定度的指南附录NA（资料性附录） 测试室设计导则参考文献
19
22 22 24
....30
32 ·34 36 40 41 43 44 ..52 .54 GB/T6882—2016/ISO3745:2012
前言
本标准是声压法测定噪声源声功率级和声能量级的系列标准之一。 本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T6882一2008《声学声压法测定噪声源声功率级消声室和半消声室精密法》。 本标准与GB/T6882一2008比较，主要修改内容如下：
增加了术语和定义的内容；测量不确定度的内容有较大的修改，增加了循环对比试验和数学模型方法确定复现性标准偏差的内容；把“背景噪声要求”上升为“背景噪声判据”，分别制定了相对值判据和绝对值判据；并对5.2.2 绝对值判据的备注内容进行了补充，以使该备注说明更加详细清楚；修改了指向性指数的定义及表达方式； -增加了基准气象条件；传声器阵列位置从20个增加到40个；一将GB/T6882一2008中的附录K（资料性附录)“测试室设计导则”作为本标准的附录NA予
以保留。ISO3745：2012在修订ISO37452003时删除了该附录。考虑到我国声学测量以及精密级测试室建设的需要，本标准保留该附录。
本标准使用翻译法等同采用ISO3745：2012《声学 声压法测定噪声源声功率级和声能量级 消
声室和半消声室精密法》（英文版）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995十AM1：2001， MOD) GB/T6379（所有部分） 测量方法和结果的准确度（正确度和精密度)[ISO5725（所有部分)] 一GB/T17247.1一2000声学室外声传播的衰减第1部分：大气声吸收的计算（eqv ISO 9613-1:1993) GB/T17312—1998 8声级计的无规人射和扩散场校准（eqvIEC61183：1994）本标准由中国科学院提出。 本标准由全国声学标准化技术委员会（SAC/TC17)归口。 本标准起草单位：中国科学院声学研究所、深圳中雅机电实业有限公司、同济大学、南京大学、北京
市劳动保护科学研究所、合肥工业大学、上海市环境科学研究院、安徽职业技术学院、中国计量科学研究院、长沙奥邦环保实业有限公司。
本标准主要起草人：吕亚东、方庆川、程明昆、田静、俞悟周、毛东兴、邱小军、张斌、李孝宽、李志远、 周裕德、鲍俊瑶、徐欣、尹、何龙标、莫建炎，
本标准所代替标准的历次版本发布情况为：
GB6882—1986、GB/T68822008。
I GB/T6882—2016/IS03745:2012
引言
本标准是对应于ISO3741、ISO3743至ISO3747的GB/T6881.1、GB/T6881.2、GB/T6881.3、 GB/T3767、GB/T3768、GB/T6882和GB/T16538系列标准之一。该系列标准规定了测定机器、设备及其附件等噪声源声功率级和声能量级的各种方法。使用本系列标准时，需要根据测量的目的和可用的设备，选择最合适的一种方法。GB/T14367为方法的选择提供了一般指南。GB/T6881、 GB/T6882、GB/T3767、GB/T3768、GB/T16538、GB/T16404系列标准只给出用作测量的机器或设备运行和安装条件的一般原则。对于特定类型的噪声源，为了给出获得声功率级或声能量级的安装、加载和运行条件的详细要求和选择本标准规定的相应测量表面及传声器阵列，制定相关的测量规程很重要。
本标准给出的方法要求声源安装在具有规定声学特性的消声室或半消声室内。本标准方法的前提是声源声功率或声能量直接正比于包围声源的假想测量面上的均方声压。并与空气的物理常数有关。
本标准规定的方法允许用频带或A计权测定声功率级和声能量级。 本标准方法给出GB/T19052定义的1级准确度等级。测定的声功率级和声能量级包含了考虑到
测量期间气象条件与基准气象条件可能存在差异情况下的修正。对于运行条件会引起较大不确定度或者准确度降低为可接受的应用场合下，可以参照更实用的GB/T3767或GB/T3768的方法来进行测量。附录I给出了有关测量不确定度的指南。
Ⅱ GB/T6882—2016/ISO3745:2012
声学声压法测定噪声源声功率级和声能量级消声室和半消声室精密法
1范围 1.1概述
本标准规定了消声室和半消声室中包围噪声源（机器或设备）表面上声压级的测量方法。使用这些测量方法可以计算声源的1/3倍频带或A计权声功率级（以及在脉冲或瞬态噪声辐射情况下的声能量级），包括考虑了测量时间和地点的气象条件与对应于基准特性声阻抗的基准气象条件之间差异的修正。
一般情况下，测量频率范围是中心频率为100Hz～10000Hz的1/3倍频带。根据需要，频率范围可以扩大或者缩小，并且测试室对这些频率应符合要求。 1.2噪声和噪声源的类型
本标准中规定的方法适用于GB/T19052中定义的所有类型的噪声（稳态、非稳态、起伏、猝发声等）。
被测噪声源可以是设备、机器、组件或附件。声源的最大尺寸取决于测量包络面假想球面或半球面
的半径。
1.3测试室
测试室为满足本标准要求的消声室或半消声室，也分别称为自由场测试室和半自由场测试室
1.4测量不确定度
本标准给出了用规定频段和A计权进行测量时的声功率级和声能量级的不确定度。不确定度符合GB/T19052—2003的1级准确度要求。
2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3785.1一2010电声学声级计第1部分：规范（IEC61672-1：2002，IDT） GB/T15173—2010 电声学声校准器（IEC60942：2003，IDT） GB/T19052—2003 声学 机器和设备发射的噪声噪声测量规范起草和表述的准则
(ISO12001:1996,IDT)
ISO5725（所有部分）测量方法与结果的准确度（正确度和精密度）［Accuracy（truenessandpre- cision) of measurement methods and results
ISO9613-1：1993声学室外声传播的衰减第1部分：大气声吸收的计算（Acoustics一Attenu- ation of sound during propagation outdoors-Part l:Calculation of the absorption of sound by the at- mosphere)
IEC61183：1994电声学声级计的无规人射和扩散场校准（Electroacoustics一Random一inci-
1 GB/T6882—2016/ISO37452012
dence and diffuse-field calibration of sound level meters)
IEC61260：1995电声学倍频程和分数倍频程滤波器（Electroacoustics一Octave-bandandfrac- tional—octave—band filters)
ISO/IEC指南98-3测量不确定度第3部分：测量不确定度的表达指南（GUM：1995)[Uncer taintyofmeasurement—Part3:Guidetotheexpressionofuncertaintyinmeasurement(GUM:1995)
3术语和定义
下列术语和定义适用于本文件。
3.1
声压 sound pressure p 瞬时压强与静压强之差。 注1；引自ISO80000-8；2007C22)，822。 注2：声压单位为帕斯卡（Pa）。
3.2
声压级 soundpressurelevel Lp 声压平方与基准声压平方之比，取以10为底的对数的10倍，用分贝（dB)表示。
L, =10lg p
力2
(1)
式中： P。——基准值，p。=20μPa。 注1：如果使用符合GB/T3785.1的时间计权和/或特定频带，则用下标表示，如LpA表示A计权声压级。 注2：本定义技术上参照ISO80000-8：2007[22]，8-22。
3.3
时间平均声压级 time-averaged sound pressure level Lp.T 在指定的持续时间段T（起始于1，终止于。）内，声压力平方的时间均值与基准值平方之比，取以
10为底的对数的10倍，用分贝（dB)表示。
2(t)dt
.(2)
Lp.T =10lg
po
式中： p。——基准值，p。=20μPa。 注1：下标T指时间平均声压级必须在这段时间内测量得到，通常下标T可略。 注2：时间平均声压级采用A计权时，可表示为LpA·T，通常用LA表示。
3.4
单一事件时间积分声压级singleeventtime-integrated soundpressurelevel LE 独立的单个声事件(猝发声或短时声)的声压的平方，在一定的时间段T（起始于t1，终止于t2)内
的积分与基准值E。之比，取以10为底的对数的10倍，用分贝（dB)表示。 2 GB/T6882—2016/ISO3745:2012
p"(t)d)
(3)
Le=10lg
E。
式中： E。——基准值，E。=(20μPa)"s=4X10-10Pa"s。 ［[见GB/T6881.1[3],3.4] 注1：该值可由式Lp.十10lg(T/T。)获得，其中T。=1s。 注2：当用于测量声照射时（见GB/T17249.119]），该量通常称为“声暴露级”。 注3：测量单一事件时间积分声压级的时间段T二t2一t1，其持续时间需要足够长，以便能包含该事件中所有有意
义的声能。
3.5
测量时间段 measurementtimeinterval T 用于测量时间平均声压级的时间长度，可以是被测声源的部分运行时间，或多个运行周期。 注：测量时间段的单位为秒（s）。 ［见GB/T6881.13],3.5]
3.6
自由声场 free sound field 无边界的均匀各向同性媒质中的声场。 注：实际上，自由声场就是在测量频率范围内边界或其他干扰物体的反射可以忽略不计的声场。 [ISO/TR25417:2007[20],2.17]
3.7
消声室 anechoicroom 消声测试室 anechoic test room 自由场测试室 free-field test room 可获得自由声场的测试室。
3.8
反射平面上的自由声场 free sound field over a reflecting plane 在无限大的反射面之上，没有其他障碍物的半空间的自由声场。
3.9
反射面 reflectingplane 安装被测噪声源的声反射平面。
3.10
半消声室 hemi-anechoic room 半消声测试室 hemi-anechoic test room 半自由声场测试室hemi-free-fieldtestroom 在反射面上方可获得自由声场的测试室。
3.11
测量频率范围 frequency range of interest 通常，中心频率从100Hz～10000Hz的1/3倍频带所覆盖的频率范围。 注：对于特殊目的，只要测量环境和仪器性能在重建的额率范围内能够满足使用要求，则额率范围可以扩展或缩
减，但应在测量报告中注明测量频率范围的变化。当声源的A计权声功率级主要由高额或低频声决定时，测量频率范围应扩展到能够涵盖这些（高频或低频声）频率。
3 GB/T6882—2016/ISO3745:2012
3.12
测量半径 measurement radius r 球形或半球形测量面的半径，单位为米（m）。
3.13
测量面 measurement surface S 包围被测声源并在其上面布置传声器测点测量声压级的假想面，面积为S。在半消声室，它终止于
放置声源的反射平面。
注：测量面面积的单位为平方米（m"）。 3.14
声源特征尺寸 characteristicsourcedimension do 自坐标系原点到基准体最远角落顶点的距离，此处基准体的定义是一个假想的矩形六面体，它刚好
能够包围被测声源，该声源应包含所有有效声辐射部件以及安装声源的测量架，在半消声室内基准体终止于反射平面上。
注1：声源特征尺寸的单位为米（m）。 注2：见图1的图示。
3.15
背景噪声 background noise 除被测声源之外，所有其他声源贡献的噪声。 注：背景噪声包含空气声、结构振动噪声和仪器的电噪声。
3.16
背景噪声修正值 backgroundnoise correction K1 用于对测量表面的每个被测声压级进行背景噪声影响的修正。 注1：背景噪声修正值用分贝表示，注2：背景噪声修正值与频率有关，修正值表示为K1r，其中f是相应额带的中心频率，在A计权时表示为K1A。
3.17
测量面的时间平均声压级 surface time-averaged sound pressure level L, 对测量面上的所有传声器位置或移动路径进行背景噪声修正后，其测量的时间平均声压级均值（能
量平均)计算如下：
NM
[100.1L(
(4)
L,=10lg
NM
式中： L pi(ST) 被测噪声源运行时，在测量面上第讠个传声器位置进行了背景噪声修正后的时间平均
声压级，用分贝（dB)表示；传声器位置数。
NM 注：测量面时间平均声压级用分贝（dB)表示。
3.18
测量面的单一事件时间积分声压级 surfacesingleevent time-integrated soundpressurelevel Le
