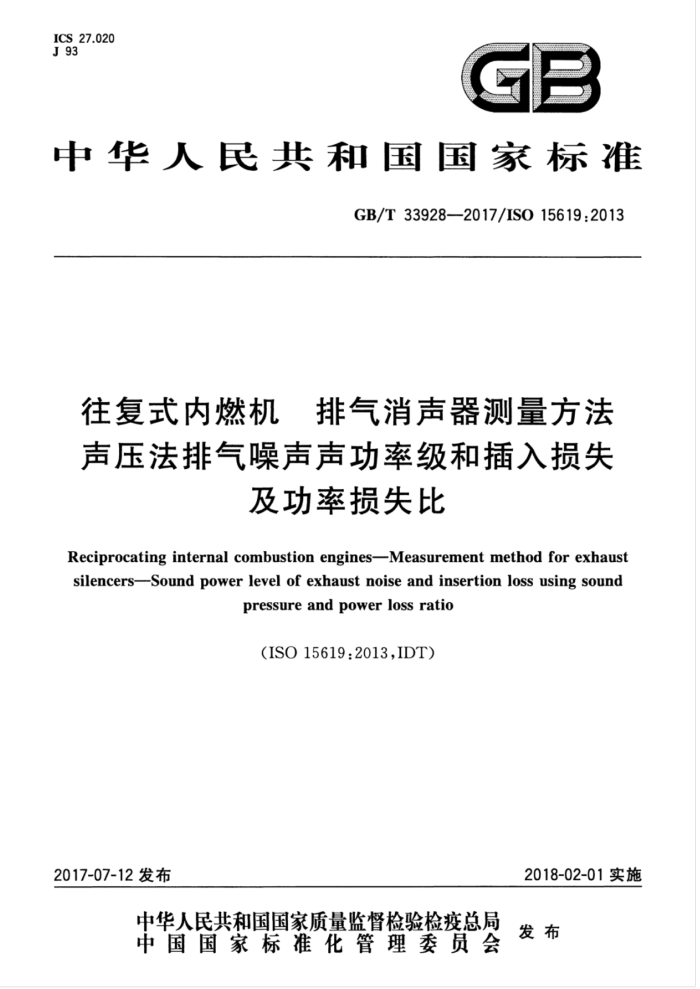

ICS_27.020 J 93
中华人民共和国国家标准
GB/T33928--2017/ISO15619:2013
往复式内燃机 排气消声器测量方法声压法排气噪声声功率级和插入损失
及功率损失比
Reciprocating internal combustion engines-Measurement method for exhaust silencers-Sound power level of exhaust noise and insertion loss using sound
pressure and power loss ratio
（ISO15619:2013,IDT)
2018-02-01实施
2017-07-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T33928—2017/ISO15619:2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准使用翻译法等同采用ISO15619：2013《往复式内燃机排气消声器测量方法声压法排气
噪声声功率级和插人损失及功率损失比》（英文版）。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T3241一2010电声学倍频程和分数倍频程滤波器（IEC61260：1995，MOD) 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：上海内燃机研究所、上海汽车集团股份有限公司商用车技术中心、江苏峨嵋动力
机械有限公司、广西玉柴机器股份有限公司，观致汽车有限公司，杭州银轮科技有限公司、同济大学、浙江大学，天津内燃机研究所，上海汽车集团股份有限公司车技术中心。
本标准主要起草人：袁卫平、胡爱华、施振平、姜晓敏、王红剑、孟进、吕宫、叶怀汉、孙乙力、王振东、 沈峰周毅、郝志剪，景亚兵陈伟芳
I GB/T339282017/ISO15619:2013
往复式内燃机排气消声器测量方法声压法排气噪声声功率级和插入损失
及功率损失比
1范围
本标准规定了往复式内燃机配用排气消声器的测量方法和要求，包括实验室测量方法和现场测量方法。
实验室（工程法）测定的量为：一声压法测定的排气噪声声功率级（A计权或频带），准确度等级为2级；一排气消声器的插人损失（A计权或频带）
往复式内燃机的功率损失比。 现场和实验室（简易法）测定的量为：
声压法测定的排气噪声声功率级（A计权），准确度等级为3级：一排气消声器的插人损失（A计权）。 注1：实验室测定的排气噪声声功率级旨在获得2级准确度等级（工程法）的测量结果，如背景噪声修正和/或环境
条件和/或排气口位置不能满足本标准工程法要求，则获得3级准确度等级（简易法）的测量结果：本标准现场测定的排气噪声声功率级仅获得3级准确度等级（简易法）的测量结果。
本标准实验室（工程法）测量方法可用于验收试验，还可用于制定工程措施：现场和实验室（简易法）测量方法可用于比较试验。
本标准适用于配装GB/T6072.1一2008适用范围的往复式内燃机的排气消声器，以及尚无合适标准可使用的其他排气消声器。
注2：以下文本中除特别说明外，排气消声器简称消声器，往复式内燃机简称发动机。 1.1测量不确定度 1.1.1工程法
对A计权声功率级测量，再现性标准偏差小于或等于1.5dB。对1/3倍频带声功率级测量，在 50Hz-一80Hz内，再现性标准偏差小于或等于5dB：在100Hz-一160Hz内，再现性标准偏差小于或等于3dB：在200Hz～315Hz内，再现性标准偏差小于或等于2dB；在400Hz～5000Hz内，再现性标准偏差小于或等于1.5dB：在6300Hz-10000Hz内.再现性标准偏差小于或等于2.5dB。对倍颖带声功率级测量，在63Hz时，再现性标准偏差小于或等于5dB：在125Hz时，再现性标准偏差小于或等于3dB；在250Hz时，再现性标准偏差小于或等于2dB；在500Hz～4000Hz内，再现性标准偏差小于或等于1.5dB：在8000Hz时，再现性标准偏差小于或等手2.5dB。
1.1.2简易法
对A计权声功率级测量，再现性标准偏差小于或等于4dB。 注1：1.1中的标准偏差是本标准所限定的测量条件和测量方法的综合效应。而不包括声源本身的影响，即安装条
件和/或工作条件变化的影响。它们由以下几方面引起：测量场所之间的变化，包括室外环境和气候条件，室内房间几何形状和边界吸声、反射面的声学特性：背景噪声：仪器的校准形式：实验技术的变化，包括测量表面的形状和尺寸，测量距离，传声器位置及其数目，声源位置，环境修正的别定（如有）以及积分时间等。标
1 GB/T339282017/ISO15619:2013
准偏差还受到近场测量带来的误差影响，该误差与声源的特性有关，在测量距离较小和频率较低时（250Hz 以下），误差一般要增大。
注2：如几个实验室使用相似的仪器设备。则给定声源在这些实验室测得的声功率级结果的一致性要比1.1中标
谁偏差所体现的好。 注3：对于有相似尺寸、相似声功率谱和相似工作条件的消声器。其再现性标准偏差小于1.1中的值。 注4：1.1中的再现性标准偏差包括相同条件下同一声源重复测量的不确定度（重复性标准偏差），该不确定度一般
比变换实验室引起的不确定度小得多。 注5：本标准的方法和1.1中给出的标准偏差适用于单个消声器的测量。 测量不确定度不仅与再现性标准偏差有关，而且与所要求的置信度有关。例如对于正态分布的声
功率级，置信度为90%时，声源声功率级的真值位于测量值的土1.645R范围内，置信度为95%时，真值位于测量值的土1.960gR范围内。
注6：正态分布的声功率级，置信度为90%时，接收概率为95%：置信度为95%时，接收概率为97.5%。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3785.1--2010电声学声级计第1部分：规范（IEC61672-1：2002，IDT） GB/T4129一2003声学用于声功率级测定的标准声源的性能与校准要求（ISO6926：1999，IDT） GB/T6072.1一2008往复式内燃机性能第1部分：功率，燃料消耗和机油消耗的标定及试验方
法通用发动机的附加要求（ISO3046-1：2002，IDT）
GB/T6072.3一2008往复式内燃机性能第3部分：试验测量（ISO3046-3：2006，IDT） GB/T15173-2010电声学声校准器CIEC60942：2003.IDT） IEC61260：1995电声学倍频程和分数倍频程滤波器（Electroacoustics一Octave-bandandfrac
tional-octave-band filters)
3术语和定义
下列术语和定义适用于本文件。
3.1
声压sound pressure b 瞬态压力和静态压力之间的差值，单位为帕（Pa）。
3.2
声压级sound pressure level Lp 声压力的二次方与基准声压P。的二次方之比的以10为底的对数乘以10，单位为分贝（dB）。基准
声压p。为20μPa
L,=10lg p.
力
（1)
注：如有GB/T3785.1一2010规定的特殊频率或频带和时间计权，用合适的下标，如LA表示A计权声压级。
2 GB/T33928--2017/ISO15619.2013
3.3
时间平均声压级 time-averaged sound pressure level Lp.T 声压力的二次方在测量的时间间隔T内（从t1到t2）积分值平均后与基准声压力。的二次方之比
的以10为底的对数乘以10单位为分贝（dB）。基准声压P。为20μPaa
[1°
(t)dt
Lt.T=1olg
（2)
b:
注1：通常省略下标*下，因为时间平均声压级应在某一测量时间间隔内确定。 注2：时间平均声压级经常是A计权，在这种情况下由L+A.T表示，缩写为LA。 注3：以下文本中除特别说明外，时间平均声压级简称声压级。
3.4
表面时间平均声压级 surface timeaveraged sound pressure level L 经背景噪声修正和环境修正后测量表面所有传声器位置处时间平均声压级的能量平均，单位为分
贝（dB）。 3.5
测量时间间隔 measurement time interval T 用于确定时间平均声压级，被测声源一个或多个运转时期或运转周期，单位为秒（s）。
3.6
声自由场 acoustic free field 均匀的各向同性的媒质中，边界影响可忽略不计的声场。 注：实际上的声自由场是在测试的频率范围内边界或其他物体的反射可忽略不计的声场。
3.7
反射面reflectingplane 被测声源位于其上的声反射平坦的表面。
3.8
一个反射面上方的声自由场acoustic free field over areflectingplane 一个无限大反射表面上方半空间中的声自由场，其中无其他任何障碍物。
3.9
测试频率范围 frequency range of interest 一般来说，测试的频率范围包括中心频率为63Hz～8000Hz的倍频程带（包括中心频率为
50Hz10000Hz的1/3倍频程带）
注：对于特殊的测量目的，充许在两端延伸或缩小测试的频率范围。只要测试环境和仪器准确度在延伸或缩小后的
频率范围内能够满足要求，改变的测试频率范围包括在报告中。
3.10
测量半径 measurement radius T 球形测量表面的半径，单位为米（m）。
3.11
测量表面measurement surface 包络被测声源，面积为S、测点位于其上用来测量声压级的一个假想球面。
3 GB/T339282017/ISO15619:2013
3.12
背景噪声background noise 来源于除被测声源以外的所有噪声。 注：背景噪声包括空气声、结构振动声以及仪器电噪声。
3.13
背景噪声修正 background noise correction K1 背景噪声对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB）。 注：背景噪声修正与频率有关，在频带情况下用K1表示，f表示相应的频带中心频率，在A计权情况下，用K1A
表示。
3.14
环境修正environmental correction K 由声反射对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB）。 注1：环境修正与频率有关，在频带情况下用K表示，f表示相应的频带中心频率，在A计权情况下，用K表示。 注2：通常，环境修正取决于测量表面面积，K，随S增大而增大。
3.15
声功率 sound power W 通过一个表面，在垂直于该表面的某点上的声压力和质点速度证的乘积，在整个表面上的积分。
单位为瓦（W）。
注：大小与单位时间内声源辐射空气声能量的速率有关 3.16
声功率级 soundpowerlevel Lw 声功率W与基准声功率W。之比的以10为底的对数乘以10，单位为分贝（dB）。基准声功率W。
为lpw。
Lw=10lg w。
W
（3)
注：如有GB/T3785.1一2010规定的特殊频率或频带计权，用合适的下标，如LwA表示A计权声功率级。
3.17
排气消声器 exhaust silencer 具有吸声衬里和/或特殊结构型式能有效降低噪声的气流管道。 注：内燃机排气消声器一般包括从它人口开始的整个部分，但不包括排气歧管和排气管。
3.18
替代管substitution pipe 与被测消声器具有相同长度并与排气口具有相同通道横截面积的刚性非吸收性空管。
3.19
过渡直管straight transitionpipe 用于连接两个管道的具有不同通道横截面积的直管。
3.20
过渡弯管bent transition pipe 用于改变气流方向，连接两个具有相同通道横裁面积的弯管。
4
