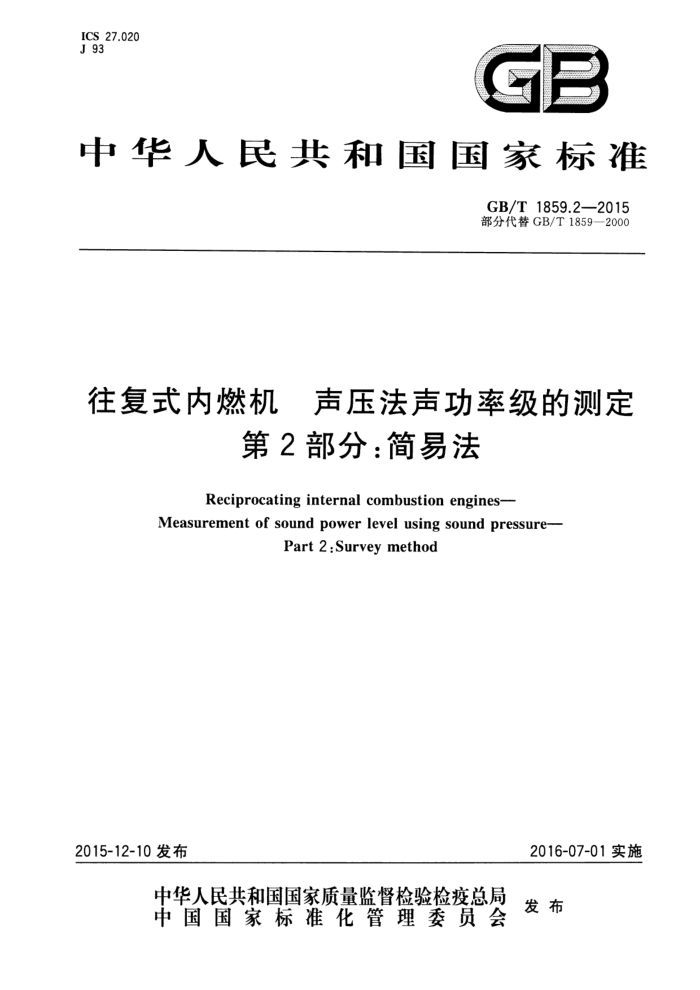

ICS 27.020 J 93
7
中华人民共和国国家标准
GB/T 1859.2--2015 部分代替GB/T1859—2000
往复式内燃机 声压法声功率级的测定
第2部分：简易法 Reciprocating internal combustion engines-
Measurement of sound power level using sound pressure-
Part 2 :Survey method
2016-07-01实施
2015-12-10 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T 1859.2—2015
目 次
前言引言 1范围 2 规范性引用文件 3术语和定义 4声学环境 4.1 总则 4.2 背景噪声准则 4.3 测试环境声学合适性准则 5测量仪器 5.1 总则 5.2 校准 5.3 使用 6　安装和工作条件 6.1 总则 6.2 安装条件 6.3 工作条件 测量
二
........
0... 业营营营营营营营
7
7.1 总则 7.2 测量不确定度 7.3 基准体 7.4 测量距离 7.5 测量表面及面积 7.6 传声器位置 7.7 传声器位置合适性准则 8　计算 8.1 总则 8.2测得的声压级平均值标准偏差的计算 8.3声功率级的计算 9 记录内容 10　报告附录A（规范性附录）声学环境鉴定方法附录B（规范性附录）基准气象状况声功率级参考文献
... .. ++
..
X
.
10
.0
14
..
15 GB/T 1859.2—2015
前言
GB/T1859《往复式内燃机声压法声功率级的测定》分为4个部分：
-第1部分:工程法；一第2部分:简易法; 一第 3部分：半消声室精密法; 一第4部分：使用标准声源简易法。 本部分为GB/T1859的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T 1859—2000《往复式内燃机　辐射的空气噪声测量　工程法及简易法》中的简
一
易法部分。
本部分与GB/T1859—2000相比，主要技术变化如下：
删除了“工程法”的相关内容；增补了“术语和定义”的条目；
一一修改了“声学环境”的规定；
增补了“测量仪器”的规定； -修改并增补了“安装和工作条件”的规定；修改并增补了“测量”的规定；增补了“计算”的规定；增补了“记录内容”的条目； -修改了“报告”的规定；一删除了GB/T 1859一2000 中的附录 A 和附录 B; 一增加了附录 A(规范性附录)《声学环境鉴定方法》和附录 B《标准基准状况声功率级》。 本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC 177)归口。 本部分起草单位：上海内燃机研究所、上汽集团商用车技术中心、潍柴动力股份有限公司、同济大
一
学、安徽工业大学、浙江大学、宁波雪龙车用零件检测有限公司、天津内燃机研究所。
本部分主要起草人：吴旭陵、袁卫平、胡爱华、姜晓敏、陈民忠、余晓流、张兴权、袁自遥、周毅、 郝志勇、叶怀汉、韩峰、景亚兵、刘宝华、赵世立。
本部分所代替标准的历次版本发布情况为：
-GB/T 1859—1980、GB/T 1859—1989、GB/T 1859—2000; -GB/T 8194-1987。 GB/T 1859.2—2015
表2给出了声功率级测量不确定度限值(再现性标准偏差的上限）。它们反映了测量不确定度的综合效应，但不包括被测声源的安装条件与运转工况等因素引起的声功率级变化。
在往复式内燃机的噪声控制中，相关各方(包括制造方、安装方以及使用方等)必须进行声学信息的有效交流，这些声学信息通过测量得到。只有在规定的测量条件下得到明确的声学量，并采用标准规定的测量仪器和方法所测量的结果才是有效的。因此，选用这些标准时，应根据噪声测量目的和测量条件作出最佳选择。
表2声功率级测量不确定度限值(再现性标准偏差的上限)
单位为分贝
中心频率/Hz
GB/T 1859.3 半消声室精密法
GB/T 1859.1
GB/T 1859.2
GB/T 1859.4 使用标准声源简易法
工程法 2 级 5.0 3.0 2.0 1.5 1.5 2.5 1.5
简易法 3 级
倍频程
1/3倍频程
1级 2.0 1.5 1.5 1.5 1.0 1.5 1.0
3级
63 125 250 500
50~80 100～160 200～315 400～630 800～5 000 6 300～10 000
1 000～4 000
8 000
A计权
3.0
4.0
V GB/T 1859.2—2015
1 T
[p(t)dt p?
(2)
Lp,T = 10lg
1
注1：通常省略下标“T”,因为时间平均声压级必须在某一测量时间间隔内测定。 注2：时间平均声压级经常是 A计权,在这种情况下以 LpA,r表示,缩写为 LpA。
3.4
表面时间平均声压级 surface time-averaged sound pressure level Lp 经背景噪声修正和环境修正，测量表面上所有传声器位置处时间平均声压级的能量平均，单位为分
贝(dB)。 3.5
测量时间间隔 measurement time interval T 用于确定时间平均声压级，被测声源一个或多个运转时期或运转周期，单位为秒(s)。
3.6
声自由场acoustic free field 均匀的各向同性的媒质中，边界影响可忽略不计的声场。 注：实际上的声自由场是在测试的频率范围内边界或其他物体的反射可忽略不计的声场。
3.7
反射面 reflecting plane 被测声源位于其上的声反射平坦的表面。
3.8
一个反射面上方的声自由场 acoustic free field over a reflecting plane 一个无限大反射面上方半空间中的声自由场,其中无其他任何障碍物。
3.9
测试频率范围 frequency range of interest 中心频率为 63Hz～8000 Hz的倍频程（50Hz～10000 Hz的1/3倍频程）所覆盖的频率范围。
3.10
基准体reference box 恰好包络声源且终止于一个反射面(地面)上的最小假想矩形六面体。
3.11
测量距离 measurement distance d 基准体与假想矩形六面体测量表面之间的垂直距离。
3.12
测量表面 jmeasurement surface 包络声源、面积为S、测点位于其上、用来测量声压级的一个假想矩形六面体的外表面，量表面终止
于反射面（地面）。 3.13
背景噪声 background noise 来源于除被测声源以外的所有噪声。 注：背景噪声包括空气声、结构振动声以及仪器电噪声。 2 GB/T 1859.2-2015
3.14
背景噪声修正 background noise correction K1 背景噪声对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB)。 注：在A计权情况下,用K1A表示。
3.15
环境修正 environmental correction K2 由声反射对测量表面传声器位置处表面声压级影响的修正量，单位为分贝（dB）。 注：在 A计权情况下,用 K2A表示。
3.16
声功率 sound power W 通过一个表面,微元上的声压 和法向质点速度u,的乘积在整个表面上的积分，单位为瓦（W)。 注：大小与单位时间内声源辐射空气声能量的速率有关。
3.17
声功率级 sound power level Lw 声功率W与基准声功率W。之比的以 10 为底的对数乘以 10,单位为分贝（dB)。基准声功率 W
为1 pW。
Lw = 10lg w
W
(3)
注：在A计权情况下，用LwA表示。
4声学环境
4.1总则
本部分适用的测试环境为一个完全隔离背景噪声并满足4.3要求的房间或室外平坦空地。 应避免环境条件对传声器的不利影响（如风、气流冲击、高温或低温等），还应遵循测量仪器制造商
对不利环境条件的指示；应采取措施确保任何反射面不会因振动而引起明显的声辐射。 4.2背景噪声准则
在传声器位置上平均后的背景噪声时间平均声压级应比未修正的被测声源时间平均声压级（以下除特别说明外,简称声压级)至少低 3dB,最好低 10 dB以上。 4.3测试环境声学合适性准则
附录A规定了环境修正K2的测定方法。 如 K2A≤7 dB,则满足本部分测试环境声学合适性准则要求;否则测量无效。
5测量仪器
5.1总则
包括传声器、电缆和风罩（如有）在内的测量系统应至少满足GB/T 3785.1规定的 2级仪器的要求。
3
