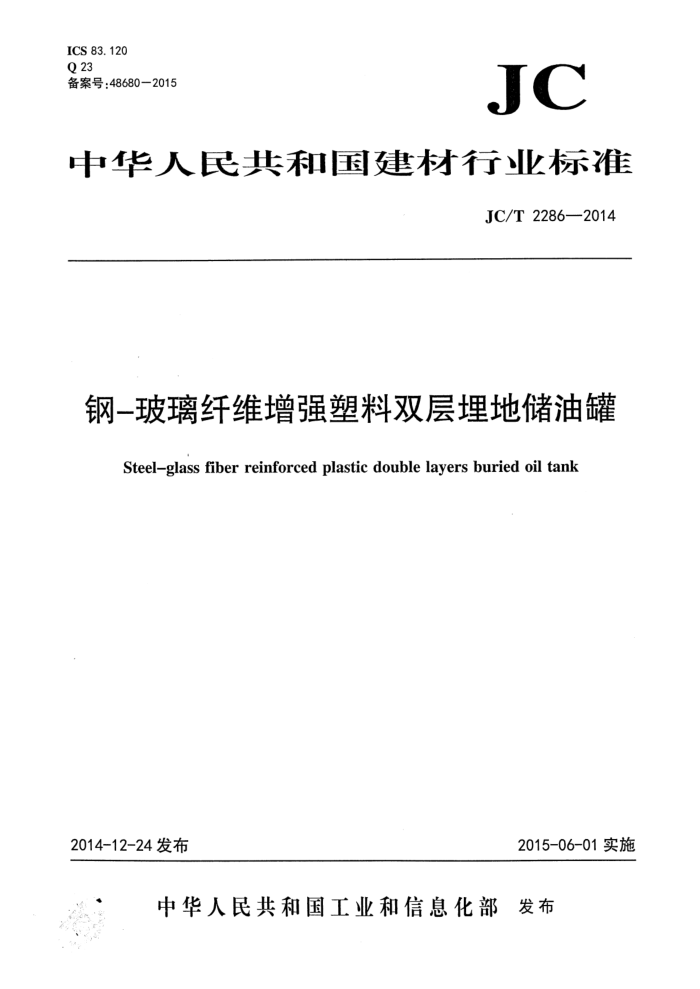

ICS 83.120 Q 23 备案号：48680—2015
JC
中华人民共和国建材行业标准
JC/T 2286—2014
钢-玻璃纤维增强塑料双层埋地储油罐
Steel-glass fiber reinforced plastic double layers buried oil tank
2014-12-24发布
2015-06-01实施
中华人民共和国工业和信息化部发布 中华人民共和国建材行业标准
钢-玻璃纤维增强塑料双层埋地储油罐
JC/T2286—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张0.75 字数20千字 2015年5月第一版2015年5月第一次印刷
印数1—800定价20.00元
书号：155160·571
* 编号：1039
网址：www.standardcnjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问题，由发行部负责调换。 JC/T2286—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本标准负责起草单位：河北可耐特石油设备有限公司。 本标准参加起草单位：中国市政工程华北设计研究总院、北京中航油工程建设有限公司、江阴市宇
飞新型容器有限公司、天津高岳投资发展有限公司、重庆国际复合材料有限公司、常州华日新材有限公司、优必佳树脂（常熟）有限公司、石家庄亚鑫封头制造有限公司、山东钛宝钛业有限公司。
本标准主要起草人：王维东、庞庆会、张智、张宏伟、何康乐、张国建、张培、张博、王双奎。 本标准为首次发布。 JC/T 2286—2014
钢-玻璃纤维增强塑料双层埋地储油罐
1范围
本标准规定了钢-玻璃纤维增强塑料双层埋地储油罐的产品结构、规格和标记、一般要求、要求、 试验方法、检验规则以及标志、包装、运输、贮存和出厂证明书等。
本标准适用以钢为内壳、以喷射工艺成型的玻璃纤维增强塑料为外壳、内壳与外壳之间形成的间隙中安装泄漏检测器、其充装系数为0.9，在常压下贮存汽油、乙醇汽油、柴油、航空煤油、航空汽油的双层埋地储油罐（以下简称S/F双层油罐）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.2压力容器第2部分：材料 GB150.3压力容器第3部分：设计 GB 150.4 压力容器第4部分：制造、检验和验收 GB/T 1447 纤维增强塑料拉伸性能试验方法 GB/T 1449 纤维增强塑料弯曲性能试验方法 GB/T 2576 纤维增强塑料树脂不可溶分含量试验方法 GB/T 2577 玻璃纤维增强塑料树脂含量试验方法 GB/T 3854 增强塑料巴柯尔硬度试验方法 GB/T 8237 纤维增强塑料用液体不饱和聚酯树脂 GB/T8923.1一2011涂覆涂料前钢材表面处理表面清洁度的目视评定第1部分：未涂覆过的
钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T17470 玻璃纤维短切原丝毡和连续原丝毡 GB/T18369玻璃纤维无捻粗纱 GB50727工业设备及管道防腐蚀工程施工质量验收规范
3产品结构、规格和标记
3.1产品结构
S/F双层油罐结构示意图如图1所示。
1 JC/T2286—2014
9 10 11
4 3
6
8
5
径 E
总长度
说明： 1——FRP外壳： 2—一内壳与外层间隙： 3——钢制内壳； 4一一静电接地板： 5——人孔; 6——检测管：
7 一泄漏检测器； 8——吊耳； 9—罐顶防滑层； 10气相部，罐容积的1/10： 11一液相部，罐容积的9/10。
图1 S/F双层油罐结构示意图
3.2产品规格
S/F双层油罐的规格尺寸见表1。
表1 S/F双层油罐的规格尺寸
容积 kL 10 15 20 25 30 40 50 60 80 100
内径 mm 1 600 1800 2 000 2 200 2 400 2 600 2 800 3 000 3 200 3 400
总长度 mm 5 780 6840 7 380 7 640 7 730 8 760 9 440 9 880 11 530 12 750
注：如需特殊规格，由供需双方商定。
