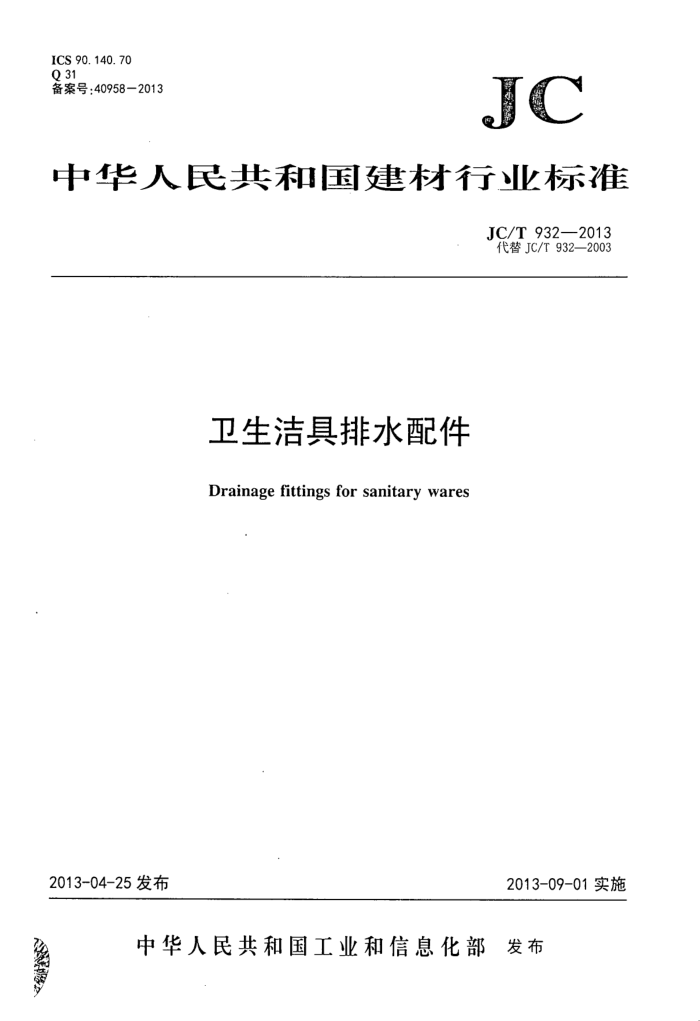

中华人民共和国建材行业标准
JC/T 932—2013 代替JC/T9322003
卫生洁具排水配件 Drainage fittings for sanitary wares
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 JC/T932—2013
前 創言
本标准按照GB/T1.1一2009的给出的规则起草。 本标准代替JC/T932一2003《卫生洁具排水配件》。与JC/T932一2003相比，除编辑性修改外主
要技术变化如下：
-增加水封深度的定义（见3.5)：删除了分类（见2003年版的4.1和4.2)； -修改了连接尺寸要求（见5.1和附录A，2003年版的4.3和附录A)；一增加了管螺纹精度要求（见5.2.3)；一增加开关操作力的要求（见5.2.4)；修改表面耐腐蚀性能要求（见5.3.4，2003年版的6.2.4)：修改了排水配件管道壁厚及尺寸要求（见5.4.2，2003年版的6.3）；一删除了洗涤槽排水配件要求（见2003年版的6.3.3）；增加了水封稳定性要求（见5.6)：修改密封性能要求（见5.7.1，2003年版的6.4.1）：增加流量测试装置要求（见5.7.2）：修改流量性能要求（见5.7.2，2003年版的6.4.2）； -增加溢流性能的要求（见5.7.3）：修改了热循环性能的试验方法（见5.7.4，2003年版的6.4.3)；增加承载性能（见5.8）：一增加寿命要求（见5.9）。
-
本标准由中国建筑材料联合会提出。 本标准由全国建筑卫生陶瓷标准化技术委员会(SAC/TC249)归口。 本标准起草单位：国家建筑材料工业建筑五金水暖产品质量监督检验测试中心、九牧厨卫股份有限
公司、杭州泛亚卫浴股份有限公司、申鹭达股份有限公司、福建福泉集团有限公司、潮州东陶卫浴有限公司。
本标准主要起草人：吕焱、王巍、史红卫、林孝发、张伯良、洪建城、洪德钦、苏树漆。 本标准历次版本发布情况为： —JC/T761—1987(1996)、JC/T762—1987(1996)、JC/T932-—2003。
I JC/T932—2013
卫生洁具排水配件
1范围
本标准规定了卫生洁具排水配件（以下简称排水配件）的术语和定义、材料、技术要求、试验方法、 检验规则以及标志、包装、运输和贮存等。
本标准适用于安装在洗面器、洗涤槽、浴盆、净身器、淋浴房、小便器等产品上与重力排水管道相连接的排水配件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T197普通螺纹公差 GB/T 1176 铸造铜合金技术条件 GB/T1527 铜及铜合金拉制管 GB/T 2828.1 计数检验抽样程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T6461一2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T7307 55° 非密封管螺纹 GB/T10125—1997人造气氛腐蚀试验 盐雾试验 GB/T12670 聚丙烯(PP)树脂 GB/T 12671 聚苯乙烯(PS)树脂 GB/T.12672 丙烯腈-丁二烯-苯乙烯（ABS)树脂 GB/T 20878 不锈钢和耐热钢牌号和化学成分 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 HG/T 3097 橡胶密封件一一110℃热水供应管道的管接口密封圈一 材料规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
排水配件wastefitting 排水系统中介于卫生洁具和建筑物排水管道之间，用于从卫生洁具底部控制、输送废水到建筑物排
水管道的装置。排水配件由排水弯管、连接件、密封部件组成。 3..2
存水弯trap 指排水配件主体部分和建筑物排水管道之间，用于排水和防止反味的装置。 JC/T932—2013 3. 3
溢流装置overflow 当水位超过与排水配件相配套使用装置的临界水位时，辅助排出多余水的装置。
3. 4
明显表面significantsurface 一旦发生损坏，就有碍产品外观或功能的产品表面。
3. 5
水封深度trapseal 在正常使用状态下，存水弯壁内侧弯折处的顶点与水平排水管内壁最低点间的垂直距离。
4材料
4.1铸铜零件的材料应符合GB1176的规定，也可以用保证技术要求的其它铜材制造。 4.2铜管应符合GB/T1527的规定。 4.3塑料材质应符合GB12670、GB12671·和GB.12672的规定。 4.4橡胶材质应符合GB/T21873和HG/T.3097的规定。 4.5不锈钢材质应符合GB/T20878中的规定。 4.6产品辅件采用其他金属或非金属材料的应符合相应的材料标准。
5技术要求
5.1连接尺寸要求
排水配件连接尺寸应符合附录A的要求。 5.2加工与装配 5.2.1产品金属件外表面不得有砂眼、缩孔、裂纹和气孔等缺陷。 5.2.2塑料件表面不得有明显的波纹、黏结痕、明显的擦划伤、修饰损伤等缺陷。塑料存水弯色泽应均匀，不得有分解变色线。 5.2.3螺纹表面应光洁，不得有凹痕、断牙等明显缺陷。连接普通螺纹应符合GB/T197的7级公差精度要求，非密封连接管螺纹不应低于GB/T7307的B级精度 5.2.4拉杆式排水配件开关操作力不应大于10-N：弹簧启闭的排水配件开关操作力应不大于25N。 5.2.5装配好的排水配件应连接牢固、无松动；动作应灵活、无卡阻现象。 5.3外观 5.3.1产品外表面的尖棱、飞边、毛刺应清除干净。 5.3.2抛光外表面纹理方向应一致、协调、无乱纹。 5.3.3可见的镀层表面应均匀，不应有起皮、剥落、起泡及未镀上现象。 5.3.4排水配件按照6.3.4进行24h酸性盐雾试验后，在安装使用状态下的可见面镀层不低于GB/T 6461一2002标准的表1中外观评级（Ra)9级的要求；不可见面镀层不低于GB/T6461一2002标准的表1 中外观评级（Ra)6级的要求。 5.4排水配件管道壁厚要求
2 JC/T932—2013
5.4.1 金属管部分
金属排水配件管壁厚度不应低于以下要求：
-黄铜和紫铜管壁厚：平直管为0.73mm，螺纹部分为0.83mm，波纹管部分为0.40mm；不锈钢管壁厚：平直管为0.30mm，螺纹部分为0.83mm。
5.4.2塑料管部分
塑料管及管件壁厚应不低于1._57mml 5.5 水封深度
带有存水弯的排水配件水封深度应不小于50mm。 5.6 ，水封稳定性
带有存水弯的排水配件按照6.6方法进行测试，测试后水封深度应不小于50mm。 5.7 性能要求 5.7.1 密封性能 5.7.1.1 流量控制部件密封性能按照6.7.1.1方法进行测试，排水配件渗漏量应不大于63mL/min。 5.7.1.2排水配件操作机构密封性能按照6.7.1.2方法进行测试，排水配件反复启闭3次后，操作机构应无渗漏。 5.7.1.3溢流口密封性能按照6.7.1.3方法进行测试，配有溢流口的排水配件应无渗漏。 5.7.1.4 连接部位密封性能按照6.7.1.4方法进行测试，由两个以上部件组成的排水配件连接处应无渗漏。 5.7.2 流量性能
按照6.7.2方法进行测试，排水配件流量性能不应低于表1的要求。
表1 浴缸 1. 0 0. 8
单位为升每秒洗涤槽 0. 7 0. 6
净身器 0. 45 0. 4
卫生器具类型不带存水弯的排水配件带存水弯的排水配件
洗面器 0. 45 0. 4
5.7.3溢流性能 7-3-1 一按照-6.7-3-方法进行测试，带溢流装置的排水配件溢流流速不应低于表-2-的要求
表2 浴缸 0. 6
单位为升每秒
净身器 0. 25
洗涤槽 0. 25
洗面器 0. 25
卫生器具类型溢流流速
5.7.3.2带溢流装置的排水配件溢流出的水应能以内部溢流的方式流到排水系统。 5.7.4热循环性能
