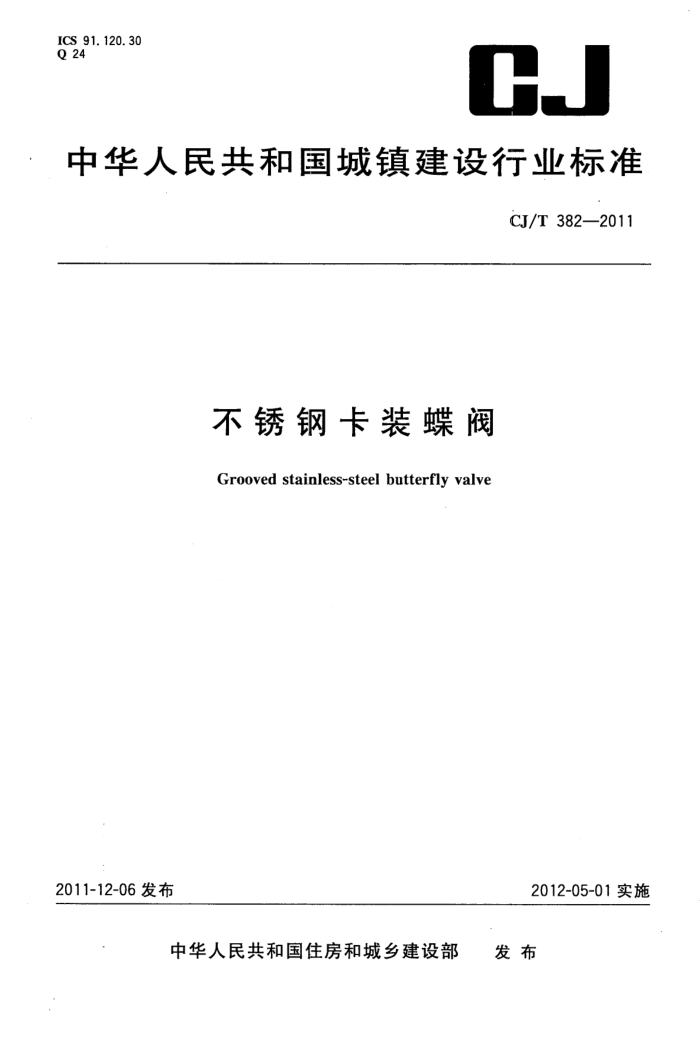

ICS 91.120.30 Q 24
CJ
中华人民共和国城镇建设行业标准
CJ/T 382—2011
不锈钢卡装蝶阀
Grooved stainless-steel butterfly valve
2011-12-06发布
2012-05-01实施
中华人民共和国住房和城乡建设部 发布 CJ/T382—2011
目 次
前言 1 范围 2 规范性引用文件
m
术语和定义
3 4 5产品标记
结构形式
6 材料
3
要求 8试验方法 9检验规则 10标志、包装、运输和贮存. 附录A（资料性附录）蝶阀基本结构及组成附录B（资料性附录） 蝶阀基本尺寸附录C（规范性附录） 阀体最小壁厚的计算
7
:
8
9
10 11 13 CJ/T 382—2011
前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部给水排水产品标准化技术委员会归口。 本标准负责起草单位：青岛三利集团有限公司。 本标准参加起草单位：中国建筑设计研究院、青岛博利尔机械设备有限公司。 本标准主要起草人：崔继红、王学成、夏伟光、王耀堂、王磊。
E CJ/T382--2011
不锈钢卡装蝶阀
1范围
本标准规定了不锈钢卡装蝶阀的术语和定义、结构形式、产品标记、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称尺寸DN25DN300、公称压力不大于PN16、使用温度一10℃～80℃的不锈钢卡装蝶阀的生产、检测和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB150钢制压力容器 GB/T191 包装储运图示标志（GB/T191--2008，ISO780：1997，MOD) GB/T1031产品几何技术规范（GPS）表面结构轮廊法表面粗糙度参数及其数值 GB/T 1047 管道元件DN（公称尺寸）的定义和选用（GB/T1047-2005，ISO6708：1995，
MOD)
GB/T1048 管道元件PN（公称压力）的定义和选用（GB/T1048—2005，ISO/CD7268：1996， MOD)
GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2:1989) GB/T1220不锈钢棒 GB/T1801产品几何技术规范（GPS）极限与配合公差带和配合的选择（GB/T1801一2009，
ISO1829:1975,MOD)
GB/T1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1： 1989)
GB3672.2-2002橡胶制品的公差第2部分：几何公差（idtISO3301-2：1998） GB/T4334金属和合金的腐蚀不锈钢晶间腐蚀试验方法（GB/T4334一2008，ISO3651-1：
1998和ISO3651-2:1998,MOD)
GB/T6414-1999铸件尺寸公差与机械加工余量（eqvISO8062：1994) GB/T10125人造气氛腐蚀试验盐雾试验（GB/T10125—1997，eqvISO9227:1990) GB12220 通用阀门标志（GB1220—1989，idtISO5209：1997） GB/T12223 部分回转阀门驱动装置的连接（GB/T12223—2005，ISO5211：2001，MOD) GB/T12224 钢制阀门一般要求 GB/T12230 通用阀门不锈钢铸件技术条件 GB/T12238 法兰和对夹连接弹性密封蝶阀 GB/T13384 机电产品包装通用技术条件 GB/T13927 工业阀门压力试验 GB/T20878 不锈钢和耐热钢牌号及化学成分 GB/T21873 橡胶密封件给、排水管及污水管道用接口密封圈材料规范 CJ/T382—2011
CJ/T156 沟槽式管接头 JB/T5300 工业用阀门材料选用导则 JB/T 7928 通用阀门供货要求 JB/T 8531 阀门手动装置技术条件 JB/T8863 蝶阀静压寿命试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
不锈钢卡装蝶阀 grooved stainless-steelbutterflyvalve 阀体、蝶板、阀杆的主要零件为不锈钢材料，并采用沟槽连接的蝶阀。主要由阀体、蝶板、阀杆、阀
座、支架、驱动装置等组成。
注：不锈钢卡装蝶阀以下简称蝶阀（特定情况除外）。
4结构形式
4.1 蝶阀的基本结构及组成参见附录A，允许采用符合本标准要求的其他结构形式。 4.2蝶阀为双向密封，并采用沟槽连接方式。
5产品标记
5.1标记方法
口 0/0-0-0
阀体材料代号，其中：06Cr19Ni10不锈钢：S30408或省略
022Cr19Ni10不锈钢：S30403 06Cr17Ni12Mo2不锈钢：S31608 022Cr17Ni12Mo2不锈钢：S31603
公称压力PN，采用10倍的兆帕单位（MPa）数值表示进、出口端外径，单位为mm 公称尺寸DN,单位为mm 不锈钢卡装蝶阀：KD
5.2标记示例
示例1：公称尺寸为DN65，进、出口端外径为76mm，公称压力为PN10，阀体材料为06Cr19Ni10的不锈钢卡装蝶阀的标
记为：
KD 65/76-10-S30408或KD 65/76-10
示例2：公称尺寸为DN100，进、出口端外径为108mm，公称压力为PN10，阀体材料为022Cr17Ni12Mo2的不锈钢卡装蝶
阀的标记为：
KD100/108-10-S31603
2
