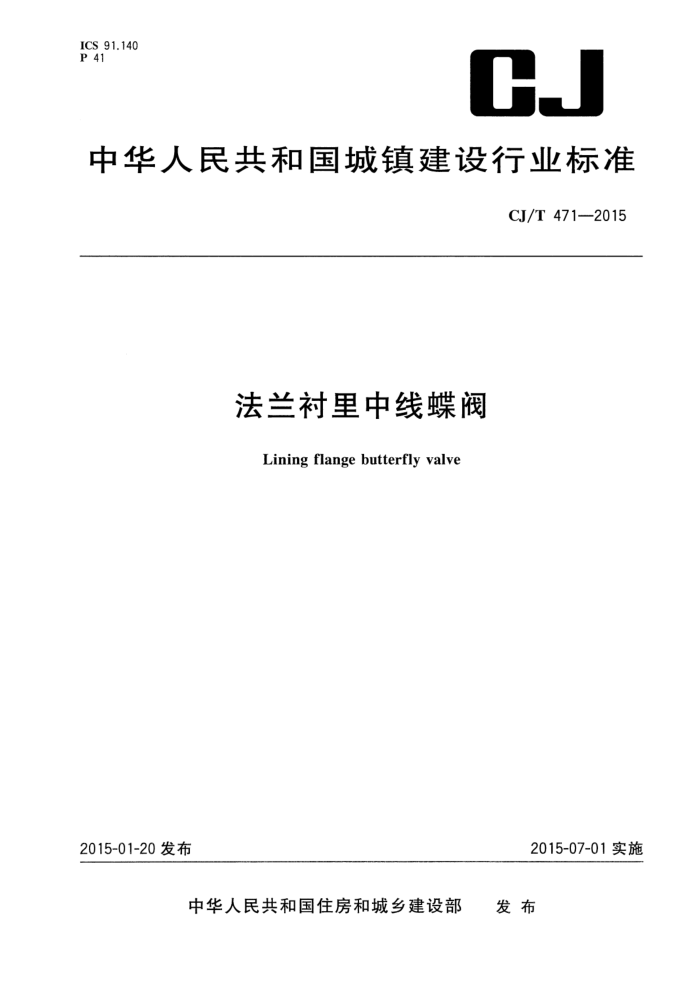

ICS 91.140 P 41
CJ
中华人民共和国城镇建设行业标准
CJ/T 471—2015
法兰衬里中线蝶阀
Lining flange butterfly valve
2015-07-01实施
2015-01-20发布
发布
中华人民共和国住房和城乡建设部 CJ/T 471—2015
目 次
前言
II
范围规范性引用文件 3 术语和定义 4 结构形式 5 产品型号 6 材料 7 要求
1
2
2
试验方法检验规则
8 9
10标志· 11 包装、运输和贮存· 附录A（资料性附录）法兰连接尺寸
10 CJ/T 471—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。 本标准起草单位：广东永泉阀门科技有限公司、广东铸德实业有限公司、中国建筑设计院有限公司、
北京市永泉腾达阀门有限公司。
本标准主要起草人：陈键明、熊初庆、赵锂、陈炎明、区展剑、李茜民、黄仲荣、黄子浩、黄明亮、 赵秋凤、黎彪、梁建林、吴柏敏、潘庆祥、胡志明、霍达文。
= CJ/T471—2015
法兰衬里中线蝶阀
1范围
本标准规定了法兰衬里中线蝶阀的术语和定义、结构形式、产品型号、材料、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于公称压力不大于PN25，公称尺寸DN50～DN4000球墨铸铁壳体材质的法兰衬里中线蝶阀。介质为非腐蚀性的液体和气体及轻度腐蚀性的污水、海水、盐水。介质为液体时，工作温度为 0~80℃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1220不锈钢棒 GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3672.1橡胶制品的公差第1部分：尺寸公差 GB/T4208—2008外壳防护等级（IP代码） GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T8923.1—2011 涂覆涂料前钢材表面处理 表面清洁度的目视评定 第1部分：未涂覆过
的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9286 色漆和清漆漆膜的划格试验 GB/T11211 硫化橡胶或热塑性橡胶与金属粘合强度的测定 二板法 GB/T12220 通用阀门标志 GB/T12221 金属阀门 结构长度 GB/T12223 部分回转阀门驱动装置的连接 GB/T12225 通用阀门 铜合金铸件技术条件 GB/T12227 通用阀门 球墨铸铁件技术条件 GB/T12230 通用阀门 不锈钢铸件技术条件 GB/T13927 工业阀门 压力试验 GB/T15254 硫化橡胶与金属粘接180°剥离试验 GB/T17219 生活饮用水输配水设备及防护材料的安全性评价标准 GB/T17241.6 整体铸铁法兰 GB/T17241.7 铸铁管法兰技术条件 GB/T 21873 橡胶密封件给排水管及污水管道用接口密封圈材料规范 JB/T106 阀门的标志和涂漆 JB/T308 阀门型号编制方法 JB/T 7928 通用阀门供货要求 JB/T8531 阀门手动装置技术条件
1 CJ/T 471—2015
3术语和定义
下列术语和定义适用于本文件。
3.1
法兰衬里中线蝶阀liningflangebutterflyvalve 阀体内腔及法兰密封面全包覆硫化橡胶，且阀杆中心轴线位于蝶板密封截面中心线上的法兰蝶阀。
3.2
衬里阀体rubberlinedvalve 在壳体内腔及法兰密封面全包覆硫化橡胶的阀体。
3.3
双向密封two-wayseal 阀体内蝶板两端都可作为输送介质的流动方向，且两端均应具备密封功能。
4结构形式
蝶阀的基本结构形式及主要零件名称参见图1。
9
说明：
一蝶板；
一端盖；一村里阀体；
5
1. 2
填料压盖；传动装置；推力球轴承。
8
一上轴；
6 7 一上轴套；
Q 10
3- 下轴套；
一下轴；
N
图1法兰衬里中线蝶阀
2 CJ/T471—2015
7.3 壳体强度
蝶阀应进行壳体强度性能试验，试验压力、试验持压时间应符合GB/T13927的规定。在试验持压时间内，不应有任何可见渗漏，零件不应有任何结构损伤。 7.4 密封
蝶阀应进行密封性能试验，试验压力、试验持压时间应符合GB/T13927的规定。在试验持压时间内，蝶阀内件不应有结构损伤，不应有可见泄漏。 7.5 衬里阀体
7.5.1蝶阀结构长度应符合GB/T12221的规定。 7.5.2 当蝶阀公称压力不大于PN25，公称尺寸范围为DN50DN2000时，法兰连接尺寸应符合 GB/T17241.6的规定；当公称尺寸范围为DN2200～DN4000时，法兰连接尺寸参见附录A的规定，技术要求应符合GB/T17241.7的规定。 7.5.3 两端法兰螺栓孔的轴线相对于法兰的孔轴线的位置度公差应符合表2的规定。
单位为毫米
表2 2法兰的孔轴线的位置度偏差
位置度公差 <1.0 <1.5 <2.6 <3.0
法兰螺栓孔直径 11.0~17.5 22.0~30.0 33.0~48.0 56.0~62.0
7.5.4 蝶阀与驱动装置连接的法兰尺寸应符合GB/T12223的规定。 7.5.5 阀座流道的最小直径不应小于表3的规定。
表3 阀座流道的最小直径
单位为毫米
阀座流道的最小直径
公称尺寸DN
阀座流道的最小直径
公称尺寸DN
600 700 800 900 1 000 1 200 1 400 1 600 1 800 2 000 2 200 2 400 2 600
44 55 69 88 117 138 185 230 275 321 371 422 472
575 670 770 870 970 1160 1 360 1560 1 760 1 950 2 140 2 340 2 540
50 65 80 100 125 150 200 250 300 350 400 450 500
4 CJ/T 471—2015
表3(续)
单位为毫米
公称尺寸DN
阀座流道的最小直径
公称尺寸DN
阀座流道的最小直径
2 740 2 940 3120 3 320
3 600 3 800 4 000
3 520 3 720 3 920
2 800 3 000 3 200 3 400
7.5.6 阀体壁厚
阀体材料为QT500-7时，阀体的最小壁厚（不包括衬里胶层厚度)应符合表4的规定。
表4 阀体最小壁厚
单位为毫米
公称压力
公称压力
公称尺寸
公称尺寸
DN PN2.5 PN6 PN10 PN16 PN25 DN PN2.5 PN6 PN10 PN16 PN25
19 22 28
8 8 9 9 10 10 11 12 14 15 16 17 18 20 22 24 4 000 44 47 55 26
1 000 17 18 1 200 18 19 20 26 32
50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900
5.5 6 5.5
7 7 8
5 5 6 6 7 7 8 9 10 11 12 13 11 12 13 13.5 11 12 13 14 12 13 14 15 12 13 14 16 13 14 15 17 14 15 16 18 15 16 17 19 16 17 18 20
6 7
19 21 20 24 26 32 39
23 29 35
6.5 6.5 7 8 7.5 80
1 400 1 600 1800 22
26 30 34 43
9 9 10
24 27 32 37 47 26 29 34 40
7.5 8.5 9 9.5 10 11
2 000 2 200 2 400 2 600 30
8
-
28 31
37 39
43 46
-
33
-
32 35 41 49
2 800 3 000 34 37 3 200 36 39 46 - 3 400 38 41 48 3 600 40 43 50 3 800 42 45 52
-
43 51
一
一
-
-
一
一
-
-
7.5.7 阀体衬里 7.5.7.1 阀体衬里胶层厚度应符合表5的规定。
5
