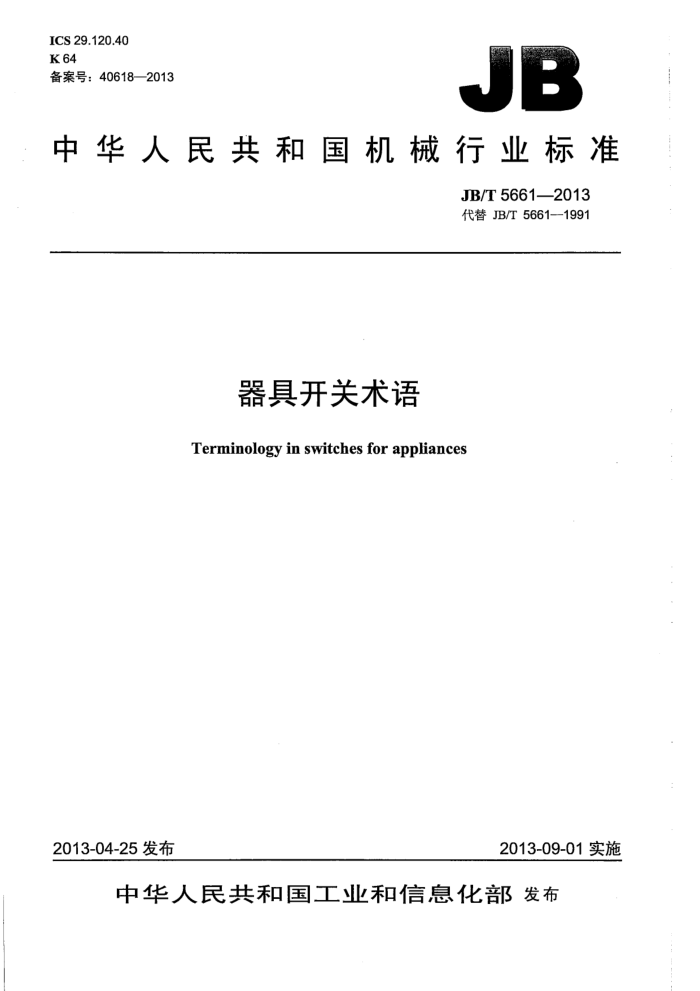

ICS 29.120.40 K 64 备案号：40618—2013
E
中华人民共和国机械行业标准
JB/T 5661—2013 代替 JB/T 5661-1991
器具开关术语 Terminology in switches for appliances
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T 5661—2013
目 次
前言
K
范围一般术语。 3 开关类型术语 4 操作术语. 5 连接术语.. 6 接线端子与端头术语
1 2
..................................
6
污染术语绝缘术语
7
8
8 9 10
9检验试验术语参考文献中文索引.. 英文索引
.+.............-......++.....
.... 13 JB/T 5661--2013
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替JB/T5661—1991《器具开关术语》，与JB/T5661—1991相比主要技术变化如下：
依照GB15092.1及相关标准，对原标准相关术语进行了修订；在电子开关、触头断开、印制电路板等方面进行了相关术语的增加和补充。
本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：·上海电动工具研究所、上海交电家电商业行业协会、中国质量认证中心、中国电
器科学研究院、上海电气器具检验测试所。
本标准主要起草人：张玮昌、孙万能、谢琪、罗怀平、陈平。 本标准所代替标准的历次版本发布情况为：
-JB/T 5661—1991。
II JB/T 5661—2013
器具开关术语
1范围
本标准规定了器具开关的一般术语、开关类型术语、操作术语、连接术语、接线端子与端头术语、 污染术语、绝缘术语及检验试验术语。
本标准适用于所有器具开关技术领域。
2一般术语
2.1
机械开关电器mechanical switching device 依靠可分离的触头的动作来闭合和断开一条或几条电路的开关电器。
2.2
开关（机械的） switch (mechanical) 能在正常电路条件（包括规定的过载运行条件）下接通、承载和分断电流，也能在规定的不正常电
路条件（如短路）下，在规定的时间内承载电流的一种机开关电器。
注：开关也许能接通短路电流，但不能分断短路电流。
2.3
带电部分　live part 正常使用时要带电的导体或导电部分，包括中性导体；但按惯例不包括保护接地零线（PEN)。
2.4
（开关的）极pole（of a switch）仅与开关中一条独立的导电路径相连的开关部件，但不包括那些将所有各极固定在一起并使各极一
起动作的部件。
开关若只有一个极，则称为单极；若多于一个极，且这些极又是以一起动作的方式结合起来的，则称为多极（如2极、3极等）。
[GB 15092.1-—2010，定义3.1.5]
2.5
易拆卸零件detachable part 开关按正常使用方式安装后，不用工具即可卸下的（零）部件。
2.6
工具　tool 任何可用来拧动螺钉、螺母或类似紧固件的物件。 示例：螺钉旋具、硬币等。
2.7
专用工具 special purpose tool 一般家庭中不大可能轻易得到的工具。 示例：用来动三角头螺钉的扳手等。 硬币、螺钉旋具和用来拧动方螺母或六角螺母的扳手不算专用工具。 JB/T 5661—2013
2.8
正常使用 月 normal use 开关按制造商规定的用途及方式使用。
2.9
周围空气温度ambient air temperature 开关按制造商规定安装后，按规定条件测得的开关周围空气的温度。
2.10
耐电痕化指数（PTI） proof tracking index (PTI) 绝缘材料按规定方法试验，经受50 滴规定的液滴而不因起痕而失效的以单位为伏（V）表示的耐
电压数值。
[GB/T 2900.70—2008，定义442-01-42]
2.11
专用型号标志（U.T.） unique type reference 开关上的识别标志。若将该标志完整地提供给开关制造商，则制造商就能提供在电气、机械、尺寸
和功能参数上完全与原开关可互换的替代品， 2.12
通用型号标志（C.T.） common type reference 开关上的识别标志。有了该标志，开关只需再标出器具开关标准规定的有关选用、安装和使用的标
志。 2.13
盖或盖板cover or coverplate 开关按正常使用方式安装后可触及的、且能用工具拆卸的零件。
2.14
信号指示器signal indicator 与开关相连接并能显示电路状态的器件，该器件可受开关控制，也可不受开关控制。
2.15
电气间隙clearance 两导电部分之间或导电部分与绝缘可触及材料的表面上所覆盖的金属箔之间的最短空间距离。
2.16
爬电距离 creepage distance 两导电部分之间或导电部分与绝缘材料的可触及表面上所覆盖的金属箔之间，沿绝缘材料表面的最
短距离。 2.17
底材 base material 承托电子电路的绝缘材料。
2.18
印制电路板printed board 载有至少一个导电图形，包含孔（如有）在内按一定尺寸制造的基底材料。
2.19
印制电路板部件printed board assembly 所有加工工序、锡焊涂敷等均已完成，装有机、电元件和（或）别的配属于它的印制电路板的印制
电路板。
2
