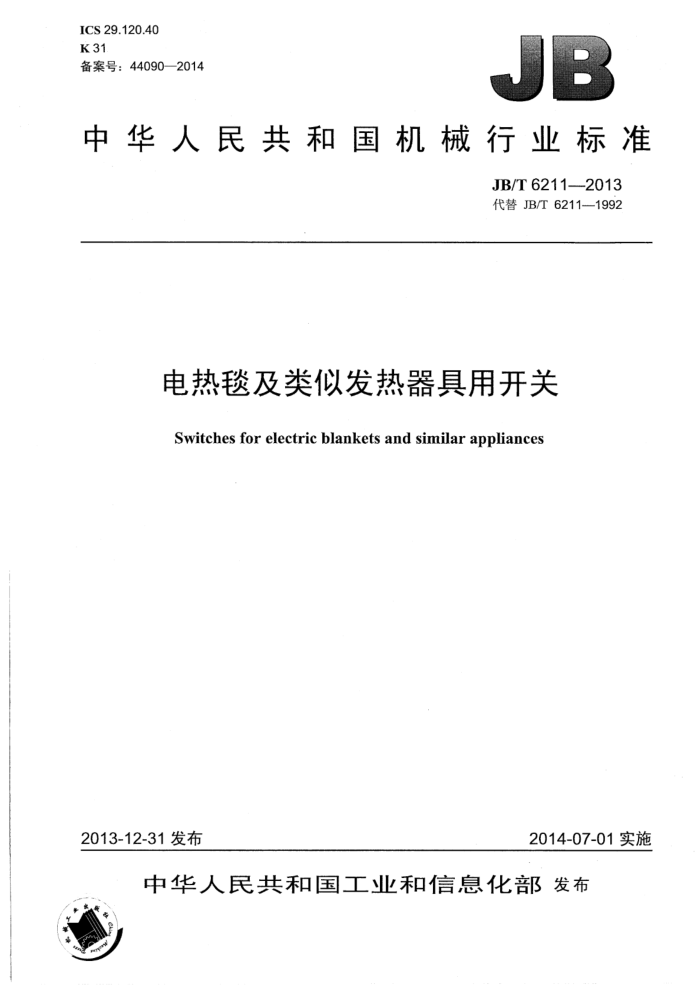

ICS 29.120.40 K31. 备案号：44090—2014
中华人民共和国机械行业标准
JB/T6211--2013 代替JB/T6211--1992
电热毯及类似发热器具用开关 Switches for electric blankets and similar appliances
2013-12-31发布
2014-07-01实施
中华人民共和国工业和信息化部发布 JB/T6211-2013
目 次
前言 1范围.. 2规范性引用文件 3术语和定义额定值...
I
4.
5分类、型号与标志 5.1分类. 5.2型号的组成
5.3 开关上标志. 6技术要求和试验方法. 6.1 一般要求 6.2 性能.. 6.3 防触电保护 6.4 端子与端头 6.5 结构 6.6 机构 6.7 防固体异物、防水和防潮， 6.8 绝缘电阻和介电强度 6.9 发热. 6.10 耐久性 6.11 机械强度 6.12 螺钉、载流件和联接件 6.13 电气间隙、肥电距离和绝缘穿通距离. 6.14 着火危险 6.15 防锈. 6.16 电子开关的不正常工作和故障条件 6.17 电子开关元器件 6.18 电磁兼容性（EMC）要求 7包装、运输和贮存
........
...........
9
10 10 10 10 10 10 10 10 10
.................
7.1 产品的包装.. 7.2 包装盒内应具备的文件.. 7.3 运输与贮存，附录A（资料性附录）检验规则.. A.1 试验分类
11 12 .12 13 13 14 14
A.2 出厂试验 A.3 型式试验与定期试验的有关规定
附录B（资料性附录）型号的组成 B.1 型号组成形式
I JB/T6211—2013
B.2类别代号 B.3特征代号.. B.4规格代号 B.5辅助代号参考文献表1额定值的优选值表2电流与导线截面积，表3拧紧螺钉的扭矩.. 表4导线承受的轴向拉力表A.1型式试验的项目及顺序表B.1 操动方式的特征代号
14 14 14
....14
.16
6
6 .12 14
II JB/T6211-2013
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T.6211一1992《电热毯及其类似用途开关》，与JB/T6211一1992相比主要技术变化如
下：
第1章范围，增加了开关的操动方式的描述，修改了适用的开关范围，删除了直流开关不属于本标准的限定：第2章规范性引用文件，对正文中的引用文件进行了相应修改，删去若干引用文件，增加新弓用文件；第3章术语和定义，增加软线开关、机械开关、电子开关等术语和定义；第4章额定值，修改原有电压、电流优选值，增加了优选值范围：第5章分类、型号与标志，对原有的分类范围进行大规模调整，修改原有命名方式；第6章技术要求和试验方法，对原有条款进行较多修改，补充电子开关的不正常工作和故障条件、电磁兼容性（EMC）要求等电子开关的内容。
本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：嘉兴威凯检测技术有限公司、青岛琴岛控制器有限公司、杭州鸿雁电器有限公司、
成都彩虹电器（集团）股份有限公司、浙江跃华电讯有限公司、广东出入境检验检疫局检验检疫技术中心、宁波凯虹电器有限公司、中国电器科学研究院有限公司、宁波欧知电器科技有限公司、吉林省产品质量监督检验院。
本标准主要起草人：杜娟、蔡军、于盟盟、汪凤琴、梁冰、王朝圣、冯达、陈建荣、柯赐龙、徐艳容、王启武、罗时明。
本标准于1992年6月首次发布，本次为第一次修订。
III JB/T6211---2013
电热毯及类似发热器具用开关
1范围
本标准规定了供电热毯等柔性发热器具及其类似用途用开关（以下简称开关）的分类、安全与性能的基本要求及相应的试验方法和检验规则。
本标准适用于供家用和类似用途的电热毯，电热被、电热衣物等柔性的发热器具使用的，由人用手、 脚或其他人体动作所驱动的开关（机械的或电子的）。
本标准还适用于：
结合电子器件，以达到控制、调节等复杂功能的开关；兼有开、关功能要求的与电自动控制器组合的开关。
本标准不适用于人体不直接接触的、以面状发热和丝状发热作为发热元件的发热器具的电源开关及调温开关。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2423.8一1995电工电子产品环境试验第二部分：试验方法试验Ed：自由跌落 GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB14536（所有部分）家用和类似用途电自动控制器 GB15092.1一2010器具开关第1部分：通用要求 GB15092.2一1994器具开关第2部分：软线开关的特殊要求
3术语和定义
下列术语和定义适用于本文件。
3.1
软线开关cordswitch 用软线接至电源和（或）器具（设备）的、具有单独外壳的开关。 注：软线可从任何方向接入开关外壳。
3.2
机械开关mechanicalswitch 依靠可分离的触头来闭合，断开一条或多条电路的开关
3.3
电子开关electronic switch 能接通、承载、分断和（或）控制电流，从而完成对输出的控制功能。开关操动件、传动机构和开
关器件可能是机械的，也可能是电子的，但其中至少有一项必须是电子的。
1 JB/T6211---2013
3.4
调温开关switch with temperature regulator 通过改变电热器具的负载功率来调整电热器具温度的开关，它可以是分档位或连续无级调整的。
3.5
控温开关switchwith temperature controller 能够调整电热器具的温度，并根据放置于电热器具内的温度敏感元件的信号自动调节为相应恒定温
度的开关。它可以是多档位调节或是无级连续调节的。
4额定值
开关的最高额定电压为400V，最大额定电流为25A，额定值的优选值见表1。
表1额定值的优选值
额定电压
额定电流
电源种类直流交流
V
A
5、12、24、36、110、220、250、400 5、12、24、42、110、220、250、380
0.5、0.8、1、1.6、2、4、6、10、16、20、25 0.5、0.8、1、1.6、2、4、6、10、16、20、25
5 分类、型号与标志
5.1 分类 5.1.1按电源种类分：
-交流开关： -直流开关；交直流两用开关。
5.1.2按环境温度分：
包括操动件在内、整体规定在0℃～55℃的周围空气温度范围内使用的机械开关。 包括操动件在内、整体规定在0℃～55℃的、低于0℃的两者兼而有之的周围空气温度范围内使用的机械开关： ·最低环境温度的优先值为-10℃、-25℃和-40℃； ·允许不同于这些优先值的限值，只要限值是5℃的倍数。 包括操动件在内、整体规定在0℃～35℃的周围空气温度范围内使用的电子开关。 包括操动件在内、整体规定在0℃～35℃的、低于0℃的两者兼而有之的周围空气温度范围内使用的电子开关： ·最低环境温度的优先值为-10℃、-25℃和-40℃； ·允许不同于这些优先值的限值，只要限值是5℃的倍数。
注：电子开关以最高环境温度35℃来分类，是由于电子开关元器件比机械开关元器件散热更多。 5.1.3按操作循环数分：
-100000次； -50 000次； -25000次； -10000次； -6 000 次。
2 JB/T6211-2013
5.1.4按防触电保护分：
-用于II类器具；用于Ⅲ类器具。
5.1.5按固体异物等级分：
防直径不小于1.0mm固体异物的（IP4X）：防直径不小于2.5mm固体异物的（IP3X）；防直径不小于12.5mm固体异物的（IP2X）。
5.1.6按防水等级分：
防外壳15°内倾侧、铅垂滴水的（IPX2）；防垂直滴水的（IPX1）；不防水的（IPXO）。
5.1.7.按污染等级分：
-1级污染； -2级污染； 3级污染。
5.1.8按断开类型分：
电子断开；微断开；完全断开。
5.1.9按硬印制电路板部件的涂覆层类型分：
A型涂覆层； -B型涂覆层。
注：A型和B型涂覆层的说明见GB15092.1-2010中附录P。 5.1.10按电子开关的工作制分：
连续工作方式，工作制S1；短时工作方式，工作制S2；一断续周期工作方式，工作制S3。
5.1.11按开关接线方式分：
-可拆线开关；不可拆线开关
5.1.12按开关的操动方式：
按钮；推拉；旋转。
5.2型号的组成
制造商可自行编制产品型号，或参照附录B进行编制 5.3开关上标志 5.3.1开关上应具有的标志：
制造商的名称或商标或识别标志；型号；额定电压、额定电流与电源种类符号：微断开或电子断开标记（适用时）
2
