JB

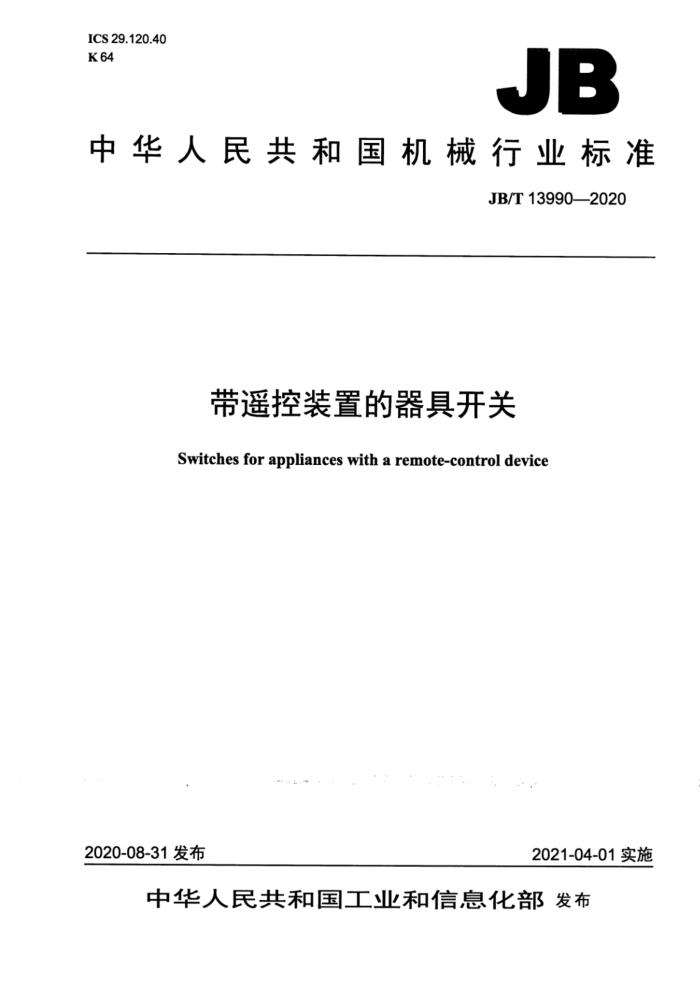

中华人民共和国机械行业标准
JB/T13990—2020
带遥控装置的器具开关
Switches for appliances with a remote-control device
2020-08-31发布
2021-04-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义. 4额定值. 5分类、型号与标志 6技术要求与试验方法. 7包装、运输与贮存附录A（资料性附录） 检验规则，附录B（资料性附录） 软件评估参考文献
U
Eiiie
23 ..24 .26 *.27
图1螺钉端子和螺栓端子型式示例. 图2导线损伤试验示意图图3振动试验原理电路图..
17
13 15
表1额定值的优选值表2特征代号表3传感器操动方式特征及代号字母表4设计代号. 表5功能代号.. 表6电流与导线截面积. 表7拧紧螺钉的力矩. 表8螺钉与螺栓端子尺寸参数表9螺钉与螺栓端子中用的垫圈或压板尺寸. 表10柱式接线端子的尺寸表11 导线承受的轴向拉力.. 表12 导线截面积与H值. 表13 绝缘电阻与介电强度... 表A.1 型式试验的项目与顺序
5
J
10 11 12 12 12
.13
.16 24 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所（集团）有限公司、苏州华之杰电讯股份有限公司、浙江中
讯电子有限公司、浙江佳奔电子有限公司、东南电子股份有限公司、法德电器有限公司、中山市永联电器制品有限公司、飞雕电器集团有限公司、中认尚动（上海）检测技术有限公司。
本标准主要起草人：张玮昌、陈平、王奕、郑建中、倪圣珑、仇文奎、周金龙、梁颂文、郑弘博。 本标准为首次发布。 带遥控装置的器具开关
1范围
本标准规定了带遥控装置的器具开关（以下简称开关》的安全、性能、试验方法和检验规则。 本标准适用于家用电器、音视频、ITAV、照明电器、电动工具、医疗器具和电动玩具等器具中的
借助人体动作或由人激发遥控装置等器件来接通、承载和断开器具电源的，额定电压不超过480V、额定电流不大于30A的开关。
本标准适用于由人通过触摸、按压等方式激发遥控装置（可在实体上或电气上与开关结合在一起，也可分开配置）来操作的开关。
在特殊环境下使用的类似开关也可参照执行。 本标准不适用于在爆炸性气体环境中使用的开关。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单》适用于本文件。
GB/T2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3797—2016电气控制设备 GB/T3883.1一2014手持式、可移式电动工具和园林工具的安全第1部分：通用要求 GB/T4208外壳防护等级（IP代码） GB/T7000.1一2015灯具第1部分：一般要求与试验 GB/T7000.207一2008灯具第2-7部分：特殊要求庭园用可移式灯具 GB8897.4一2008原电池第4部分：锂电池的安全要求 GB/T12668.501一2013调速电气传动系统第5-1部分：安全要求电气、热和能量 GB/T15092.1一2010器具开关第1部分：通用要求 GB/T15092.3一2014器具开关第2部分：转换选择器的特殊要求 GB/T19510.12一2005灯的控制装置第12部分：与灯具联用的杂类电子线路的特殊要求 GB/T19510.14一2009灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊
要求
GB/T21711.1一2008基础机电继电器第1部分：总则与安全要求 JB/T6212器具开关型号编制方法 JB/T12618一2016家用和类似用途电器的触摸开关 YDC079—2009移动用户终端无线局域网技术指标和测试方法
3术语和定义 3.1
无线局域网wireless local areanetwork 通过无线电、红外光信号或其他技术发送和接收数据，不要求在各个结点和集线器之间有物理连接
（如采用导线或同轴电缆等）的局域网。 3.2
遥控装置remote-controldevice 借助无线电、红外光信号、无线局域网等实施远距离操作开关的一种装置。
3.3
触摸开关touch switches 使用在器具电路中，由人触摸或激发传感器：能依靠开关自身瞬时动作并借助自身系统中元器件
（如继电器），在正常电路条件下（包括规定的运行过载条件）接通、承载与分断电流的开关电器，开关本身不具备接通、承载与分断器具额定电流的能力。 3.4
触摸开关系统touchswitchingdevice 开关组成通过移动触摸开关触点来瞬时驱动系统中（如继电器）电器元件来接通、承载、分断和/或控制电
流，也能在规定的不正常电路条件下（如短路之类），在规定的时间内承载电流的电子电器系统。该系统可以包含机械的、电子的操动件、传动机构和开关器件，其中至少有一项必须是电子的。
注：触摸开关系统的例子有：由开关功能件、电子电路半导体器件、继电器和/或控制继电器等组成的开关系统。
3.5
安全特低电压safetyextra-lowvoltage，SELV 在与供电干线隔离的电路中，导体之间或任何导体与地之间，交流方均根值不超过50V或直流不
超过120V的电压。 3.6
保护装置protective device 用来切断电流、阻断某个方向的电流或限制电路中电流的限流装置。 注：限流装置诸如保险丝、二极管或其他电气或电子器件。
3.7
过放保护over-discharge protection 当器具电池电压达到一个要求的最低值时，开关保护装置会切断电路中电流并自动关闭器具，使电
池不再放电。 3.8
过充保护over-chargeprotection 在器具充电过程中，当电池电压达到设计要求的最高值时，开关保护装置会切断电路中电流并显示
充电已满。 3.9
过电流保护over-currentprotection 当器具电池放电时，根据不同器具产品，开关保护装置会有一个最大限制电流，当放电电流超过这
个最大限制值时，保护装置会自动切断或限制电路中电流。 3.10
短路保护short-circuit protection 当器具电池两极意外短路时，开关保护装置会在几毫秒内自动切断电路电流，使电池不再输出电压 3.11
温度保护temperatureprotection 当器具电池使用环境的温度超过或低于限定温度值时，开关保护装置会自动切断或限制电路中电流。
4额定值
开关的额定值应符合表1的规定。
表1额定值的优选值
额定电压
额定电流
电源种类交流直流直流（电池）
v 125，250,440
A
0.5,1,2,4,6,8,10,12,16，18,20,25,30 0.51,2,4，6,8,10,12，16，18,20,25，30
12，24,48,110,220
nX1.2
0.5,1,2,4，6,10,16,25,30
（其中n为2～50范围内任一正整数）
5分类、型号与标志
5.1分类 5.1.1按极数分：
a）单极开关； b）2极开关； c）3极开关。
5.1.2按环境温度分：
a）在最高环境温度不高于55℃的条件下使用的开关 b）在最高环境温度为55℃～85℃的条件下使用的开关； c）在最低环境温度不低于-40℃的条件下使用的开关。
5.1.3按电源性质分：
a）交流开关； b）直流开关。
5.1.4按是否区分极性分：
a）有极性开关； b）无极性开关。
5.1.5按是否带有电子器件分：
a）带电子器件的开关； b）不带电子器件的开关。
5.1.6按是否带保护装置分：
a）带保护装置的开关； b）不带保护装置的开关。
5.1.7按开关属性分：
a）附装开关； 5.1.8 按额定操作循环数分：
a）100000个操作循环开关： b）50000个操作循环开关； c）25000个操作循环开关； d）10000个操作循环开关； e）6000个操作循环开关。
5.1.9按开关机构分：
a）瞬时动作机构开关； b）非瞬时动作机构开关； c）触摸开关系统开关。
5.1.10按开关特性分：
a）调光开关； b）调速开关； c）定时开关； d）无刷控制开关； e）变频控制开关； f）红外光控开关： g）无线电遥控开关； h）无线局域网遥控开关。
5.1.11按开关操动方式分：
a）按钮开关； b）按钮（电子）开关； c）触摸开关； d）手动传感器操作开关。
5.1.12按断开类型分：
a）微断开开关； b）完全断开开关； c）电子断开开关。
5.1.13按开关遥控距离分：
a）（0~0.1）m开关； b）（0~1）m开关； c）（0~～2）m开关； d）（0～3）m开关； e）（04）m开关； f（0~5）m开关： g）其他距离开关。
5.1.14按开关遥控角度分：
a）（0～30）°开关； b）（0～45）开关； c）其他角度开关。
5.1.15按使用场合分：
a）室内使用开关； 5.1.16按防护等级分：
a）IPOO的开关； b）非IP00的开关。
5.2型号的组成 5.2.1型号的组成结构如下： KQ
口 ○-○-□0
辅助代号（用汉语拼音大写字母或阿拉伯数字表示）规格代号（用阿拉伯数字表示）设计代号（用阿拉伯数字表示）特征代号（用汉语拼音大写字母表示）类别代号（用汉语拼音大写字母表示）器具开关（可省略）
5.2.2类别代号表征开关的类别属性，用一位汉语拼音大写字母表示。附装开关用F表示；拼合开关用P表示；电子模块开关用E表示：其他类别开关应符合JB/T6212的规定。 5.2.3特征代号表征开关的操动方式，用一位（或两位）汉语拼音大写字母表示，见表2。
表2特征代号
代号字母表征开关的操动方式传感器操动方式应符合表3的规定。
A 按钮
AE 按钮（电子）
D 触摸
SN 传感器
表3传感器操动方式特征及代号字母
特征字母N 代号字母Sr
y Sy
9 Sg 红外光控
W Sw
无线电遥控
表征开关的操动方式注：例如，无线电遥控开关的特征代号为Sy，红外光控开关的特征代号为Sg。
无线局域网遥控
5.2.4 设计代号用以表征开关型式与电路连接模式，见表4。
表4设计代号
开关型式
电路连接模式单一负载（单极断开）单一负载（全极断开）
代号数字 12
单极 2极
单向开关
