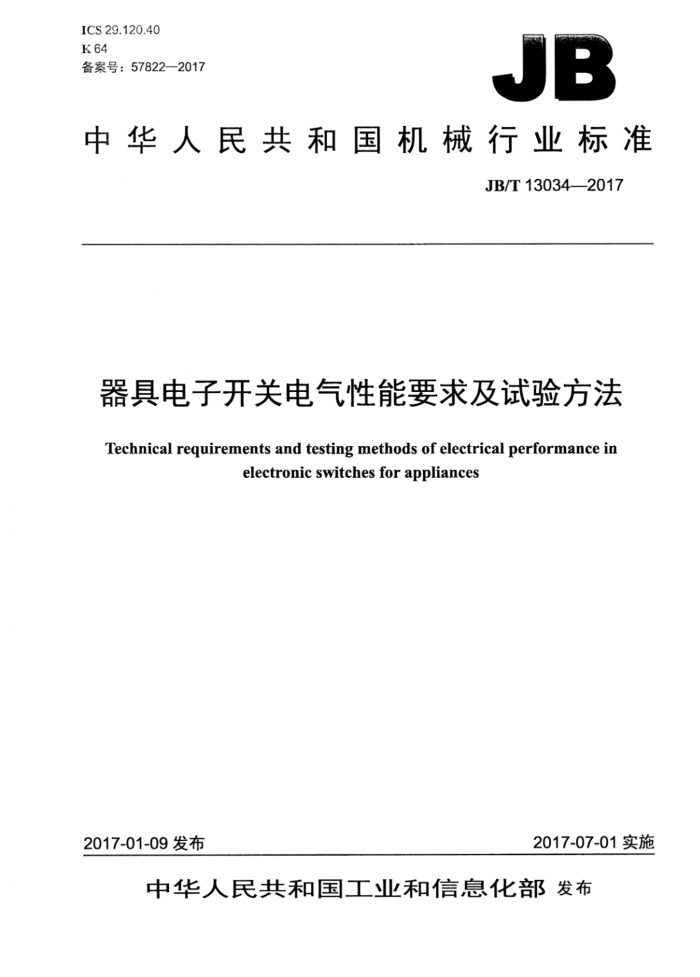

ICS 29.120.40 K64 备案号：57822-2017
JB
中华人民共和国机械行业标准
JB/T13034—2017
器具电子开关电气性能要求及试验方法
Technical requirements and testing methods of electrical performance in
electronicswitchesforappliances
2017-07-01实施
2017-01-09发布
中华人民共和国工业和信息化部发布 JB/T13034—2017
目 次
前言
范围 2 规范性引用文件
1
术语和定义电气性能要求 4.1 额定值. 4.2 操作循环数 4.3 开关上电气性能参数的标示 5试验方法 5.1 一般规定 5.2 试验设备 5.3 试验.. 附录A（资料性附录） 检验规则. A.1电气性能试验 A.2电气性能试验项目与顺序 A.3电气性能试验的判定，附录B（资料性附录） 软件评估
3 4.
13 13 13 13 14
图1 发热试验电路图2 耐久性及控制特性试验电路图3 短路试验电路..
12
表1仲裁大气条件表A.1电气性能试验的项目与顺序
:13 JB/T13034—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国电器附件标准化技术委员会（SAC/TC67）归口。 本标准起草单位：上海电动工具研究所、浙江佳奔电子有限公司、浙江中讯电子有限公司、张家
港华捷电子有限公司、浙江冠宝电子有限公司、上海鸿飞机电设备有限公司、浙江佳龙电子有限公司、 浙江长隆电气有限公司、浙江创业电子有限公司、乐清市汇洋机电有限公司、瑞安市华通器具开关有限公司。
本标准主要起草人：张玮昌、陈平、倪圣珑、郑建中、瞿海亮、方亮、戴泰官、薛隽、杨永龙、李尚淳、李希伟、严群华、吴世清、卢剑锋。
本标准为首次发布。
II JB/T13034—2017
器具电子开关电气性能要求及试验方法
1范围
本标准规定了器具电子开关进行开关功能操作、发热、耐久性、电子开关的不正常工作和故障条件、 控制特性、保护特性、开关电子器件寿命试验等电气性能试验的电气性能要求、试验方法和检验规则。
本标准适用于器具开关中的电子开关（以下简称开关）进行电气性能设计，试验时的要求及试验方法，这些电子开关包括独立安装的、附装的、拼合的或者靠激发传感器（可在实体上或电气上与开关结合在一起，也可分开配置，还可能包含操动件或传感器与开关之间的信号传输，例如，电气的，光的、 声的或温度的信号传输）操作的开关。
在特殊环境下使用的器具电子开关电气性能要求及试验方法也可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3883.1一2014手持式、可移式电动工具和园林工具的安全第1部分：通用要求 GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB/T9536电气和电子设备用机电开关第1部分：总规范 GB/T13380—2007交流电风扇和调速器 GB/T15092.1一2010器具开关第1部分：通用要求 GB/T15092.3--2014器具开关第2部分：转换选择器的特殊要求 GB/T21711.1—2008 基础机电继电器第1部分：总则与安全要求 JB/T6526—2006电动工具用电子调速开关
3术语和定义
下列术语和定义适用于本文件。
3.1
电子开关electronicswitch 能在正常电路条件（包括规定的运行过载条件）下接通、承载、分断和（或）控制电流；也能在规
定的不正常电路条件（如短路等）下，在规定的时间内承载电流的电器。该电器包含可能是机械的，也可能是电子的操动件、传动机构和开关器件。其中至少有一项必须是电子的。 3.2
电气性能electricalperformance 对应开关的额定电气参数，如开关的额定电压、电流、频率、功率，包括开关的额定负载、最小负
载和等效发热电流等。 3.3
试验样品testspecimen 按本标准规定的程序进行试验的单个开关或硬印制电路板部件。
1 JB/T13034—2017
3.4
试验 test 某一试验项目所包括的一套完整的操作程序，一般组成如下：预处理（如有需要时）；初始测量（如有需要时）；条件试验；恢复（如有需要时）；最后检查和
测量。 3.5
试验方法testingmethod 在一般（或正常）工作环境条件下进行的具有通用性的试验方法。
3.6
触摸开关 touch switches 使用在家用和类似用途电器负载电路中，由人触摸或激发传感器，能依靠开关自身瞬时动作并借助
自身系统中元器件（如继电器），在正常电路条件（包括规定的运行过载条件）下接通、承载与分断电流的机械开关电器，开关本身不具备接通、承载与分断电器设备额定电流的能力。 3.7
触摸开关系统touch switchingdevice 通过移动触摸开关触点来瞬时驱动系统中（如继电器）电器元件来接通、承载、分断和（或）控制
电流，也能在规定的不正常电路条件（如短路等）下，在规定的时间内承载电流的电子电器系统。该系统包含可能是机械的、也可能是电子的操动件、传动机构和开关器件，其中至少有一项必须是电子的。
注：触摸开关系统的例子如由触摸开关功能件、电子电路、半导体器件、继电器和/或控制继电器等组成的开关系统。
4电气性能要求
4.1额定值
开关的额定值如下：
最高额定电压为480V；最大额定电流为63A。
4.2操作循环数
开关的操作循环数如下：
-100000; 50000; -25000; -10000; 6000; 3000; 1 000;
-300; -50。
一
4.3开关上电气性能参数的标示 4.3.1开关制造厂应提供足够的数据资料，以保证器具制造厂能选择和安装开关、最终用户能按开关制造厂要求使用开关、能按本标准进行相关试验。
开关上用来提供电气性能参数的标志包括：
2 JB/T13034—2017
一额定电压或额定电压范围。 电源种类（如果开关不是交、直流两用的，或交流、直流额定值是不同的）。 频率或频率范围（如果不同于50Hz、50Hz～60Hz）。 对于基本电阻性负载电路，额定负载的额定电流。 -对于电阻性与功率因数不低于0.6的电动机负载电路，额定电阻性电流和额定电动机电流；应有最小电流（或功率）。
一对于电阻性与电容性负载电路，额定电流和额定峰值浪涌电流；应有最小电流（或功率）。 对于钨丝灯泡负载电路，额定电阻性电流、灯泡峰值浪涌电流或额定灯泡电流的两种电流之
一；应有最小电流（或功率》。 等效发热电流。 一操作循环数。
钨丝信号灯的最大功率，更换灯泡时，此标志应能看到。 可更换的内装保护器的额定电流/熔断特性/分断容量。
4.3.2开关上其他标示方法，按GB/T15092.1一2010中第8章的规定。
5试验方法
5.1一般规定
开关电气性能检验项目包括开关功能操作、发热、耐久性、电子开关的不正常工作和故障条件、控制特性、保护特性、开关电子器件寿命试验，检验规则参见附录A。
凡本标准中未规定的电气性能检验项目、试验方法和要求，应按照GB/T15092.1、GB/T9536及各类开关产品标准的规定。 5.2试验设备 5.2.1试验电源
试验电源电压的谐波电压因数HVF应不超过2%，进行发热试验时不超过1.5%。 5.2.2测量仪器
试验测量应采用准确度等级不低于0.5级的电测量仪器（功率因数表除外），互感器准确度等级应不低于0.2级（出厂检验时应不低于0.5级），温度测量仪误差应在1℃以内，示波器频带宽度应大于或等于1MHz最小时基精度为土5%
选用指针式测量仪器时，测量值应位于仪器20%～95%测量范围内。 5.2.3试验电路 5.2.3.1发热试验电路
开关进行发热试验时，应采用图1所示试验电路。
3 JB/T13034—2017
一
1
说明： A调整开关负载用的辅助开关： R——达到电流的电阻性负载： S试样。
图1发热试验电路
5.2.3.2 耐久性试验电路
开关进行耐久性、控制特性等试验时，应采用图2所示试验电路。
IA oo S
ol.A! Z1
说明： A A. 一达到“分断”电流用的辅助开关； S—试样； Z,—达到“分断”电流的电阻性负载； Z—用于“接通”电流的负载；通过闭合辅助开关A和A，调节Z，来设定“接通”试验负载。 通过闭合辅助开关A，并在A，开路时调节Z，来设定“分断”试验负载。 在电气耐久性试验时，辅助开关A始终是开路的。 A，在开始时是闭合的，并于试样闭合后再延时开路，使“接通”试验负载减小到“分断”负载，在此试验后，试样
调整开关负载用的辅助开关；
S断开，辅助开关A，在试样下一次操作前闭合。
试验触头时，延时应为50ms～100ms。试验电气开关时，被开关的负载电压的相位角随操动件的运动而变化，延时要随试验设备驱动机构的操作速度而定，延时应选择得使A，，在最大相位角时开路。
图2耐久性及控制特性试验电路
5.2.4测量要求 5.2.4.1发热试验
开关在进行发热试验时，应注意如下要求：
4 JB/T13034—2017
一应注意开关SSD（半导体开关器件）最大工作点（最大导通角或脉宽点）调节和保持，记录
SSD最大试验电流数值；一试验电压应为开关最大工作电压的94%～106%，择其产生最大热量者，试验夹具不得阻碍开关热量的正常散发；一加热箱应为无强迫对流的加热箱；在进行触摸开关及触摸开关系统发热试验时，应连同触摸开关系统一起进行发热考核，应采用合适的夹具装置。
5.2.4.2耐久性
开关在进行耐久性试验时，应注意如下要求：
试验操作机构对开关操作应顺畅，不得妨碍开关机构的正常动作；一试验设备应能保证提供的试验参数、波形满足标准要求；一试验电源容量、特性（包括波形响应时间）应能满足开关电子特性的考核。
5.2.4.3控制特性
开关在进行控制特性试验时，应注意如下要求：一示波器采样速度及采样频带应能满足开关测量要求；
-开关需装入电器器具进行控制特性试验时，需与适宜匹配规格的电器器具配套使用。
5.2.5试验大气条件 5.2.5.1试验的正常大气条件
除产品标准另有规定外，试验时的正常大气温度为（25土10）℃。 5.2.5.2试验的仲裁大气条件
当需要测量的参数随温度、湿度和气压变化的规律是未知的，或对正常大气条件下试验的结果有争议时，可在表1所示仲裁大气条件下进行试验。
表1仲裁大气条件
气压 (86~106)kPa
温度（20±2）℃
相对湿度 63%~67%
5.3试验 5.3.1开关功能操作 5.3.1.1试验要求
与半导体器件串联的开关动触头，应只能停留在“接通”或“断开”位置：反之，与开关负载接线端子并联的触头（如有》，则只能停留在“断开”或“接通”位置。
除额定电压不高于28V或额定电流不大于0.1A外，充电式工具开关及音视频器具开关中与半导体器件串联的开关触头接通与分断速度应与操动的速度无关。
带有机械装置的电子开关，所有机械制动、锁紧、自锁、互锁和自复位机构的功能应正确可靠。 5.3.1.2试验方法
将开关接入图2所示试验电路中，操动开关串联触头至“接通或“断开”位置，与开关负载接线
5
