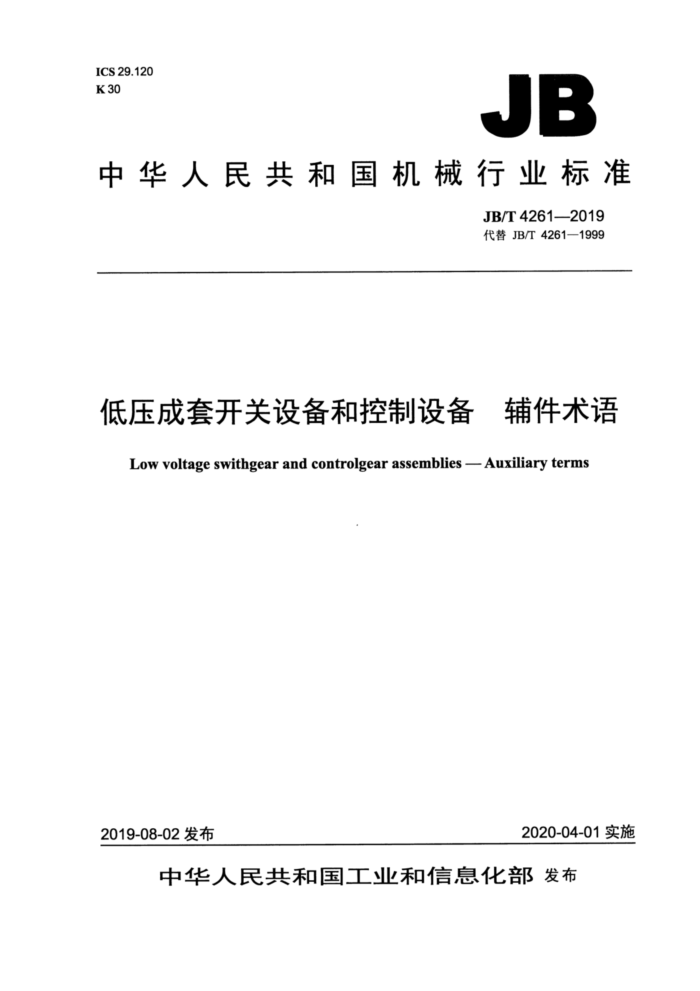

ICS 29.120 K 30
JB
中华人民共和国机械行业标准
JB/T 4261—2019 代替 JB/T 4261—1999
低压成套开关设备和控制设备 辅件术语
1
Low voltage swithgear and controlgear assemblies - Auxiliary terms
2020-04-01实施
2019-08-02 发布
中华人民共和国工业和信息化部发布 JB/T 4261—2019
目 次
前言 1 范围 2 规范性引用文件 3 一般术语.
1
产品名称.. 4.1 接线端子排 4.2 连接器. 4.3 端头.. 4.4 配线件. 4.5 符号牌和标记.
4
4.6 专用工具 5结构部件 5.1 接线端子排的结构部件 5.2 连接器的结构部件. 5.3 配线件的结构部件， 5.4 专用工具的结构部件 6 性能, 6.1 通用性能.. 6.2 连接性能.. 6.3 塑料件性能. 6.4 电镀件性能及处理 7试验与检查. 7.1 试验.. 7.2 塑料件检查.. 7.3电镀件检查. 中文索引（按汉语拼音顺序）英文索引（按英文字母顺序)
..............
10 11 12 13 13 14 16 17 18 18 18 19 21
2 JB/T 4261—2019
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T4261-1999《低压成套开关设备和控制设备辅件术语》，与JB/T4261—1999相
比主要技术变化如下：
一修改了接线端子结构部件中的螺纹型接线端子、无螺纹型接线端子、接线端子组件等术语的
定义; 修改了通用性能中着火危险、电痕化等的术语和定义； -连接性能中增加了螺栓连接的术语和定义，修改了绝缘刺破连接、压接连接等术语的定义； -修改了塑料件性能中塑性、弹性等术语的定义；修改了电镀件性能及处理中电镀、光亮电镀等术语的定义；修改了试验、塑料件检查、电镀件检查等条款中的术语的定义；修改了索引。
本标准由中国机械工业联合会提出。 本标准由全国低压成套开关设备和控制设备标准化技术委员会（SAC/TC266）归口。 本标准起草单位：天津电气科学研究院有限公司、天津天传电控配电有限公司、波瑞电气有限公
司、天津天传电控设备检测有限公司（国家电控配电设备质量监督检验中心）、湖南电器科学研究院有限公司、上海友邦电气（集团）股份有限公司。
本标准主要起草人：刘洁、王阳、朱文堂、沈志达、薛正山、王国良。 本标准所代替标准的历次版本发布情况为：
JB4261—1986、JB/T4261-—1999。
II JB/T 4261-—2019
低压成套开关设备和控制设备辅件术语
1 范围
本标准规定了低压成套开关设备和控制设备辅件的一般术语、产品名称、结构部件、性能、试验与检查等方面的术语。
本标准适用于低压成套开关设备和控制设备辅件产品及其标准制修订、编制技术文件、编写和翻译专业手册，供从事电气辅件专业工作的生产、科研、使用等相关部门的人员使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 2900.1-2008 电工术语　基本术语 GB/T2900.102013 电工术语电缆 GB/T2900.70—2008电工术语电器附件 GB/T 7251.1—2013 3低压成套开关设备和控制设备　第1部分：总则 GB/T11547塑料耐液体化学试剂性能的测定 GB/T 14048.1—2012 低压开关设备和控制设备第1部分：总则 GB/T14048.7一2016低压开关设备和控制设备第7-1部分：辅助器件铜导体的接线端子排
3一般术语
3.1
辅件 auxiliary 辅助件低压成套开关设备和控制设备内部元器件之间以及与外部电路之间的电连接所需用的器件的总称。 接线端子排 (块) terminal block 具有一个或多个彼此绝缘的接线端子组件，且预定装在支架上的绝缘部件。 [GB/T14048.7—2016，定义2.1]
3.2
3.3
连接器 connector 用以与适当的相配部件进行连接和分离的器件。 [GB/T2900.1—2008，定义3.3.38]
3.4
端头terminal 配置在导线端部的器件，用以保证机械的和电气的连接性能。
3.5
配线件 wiring product
1 JB/T 4261--2019
为实现控制设备以及其他电气装置内部布线而使用的一些产品的总称。
3.6
符号牌symbol plate 为了操作、维修方便，以文字、数字、字母等作指示符号的平面标牌。
3.7
附件 accessory 附加于主要器件或电器的器件，它不是主件的组成部分，但为主件的运行或为使主件具有特定的特
性所必需。
[GB/T2900.1—2008，定义3.3.22]
3.8
专用工具special tool 为保证电气连接的安全可靠及布线、拆接方便而使用的特定工具的总称。
4产品名称
4.1接线端子排 4.1.1
直通型接线端子排feed-throughtypeterminalblock 由一个或几个电路组成，导电部件一直穿过安装面，绝缘部件可以穿过也可以不穿过安装面。
4.1.2
底座封闭型接线端子排closed-backtypeterminalblock 由一个或几个电路组成，有一个封闭的绝缘底座，不允许导电部件或导线通过安装面。
4.1.3
组合型接线端子排sectional type terminal block 用带导电部件的独立单元装配在一起，组成所需要电路的一种接线端子排。完整的接线端子排需要
终端隔板。 4.1.4
模块型接线端子排modulartypeterminalblock 用一个或几个导电部件的单元组成模块型的、并具有所需要电路数的一种接线端子排。完整的接线
端子排不需要终端隔板。 4.1.5
专用型接线端子排definite-purposetypeterminalblock 包括附加的导体连接件和专门功能件（如隔离开关、电路保护装置、整流器、放大器、变压器、信
号灯、电位器等）的一种接线端子排。 4.1.6
基型接线端子排basic type terminal block 与外电路仅具有电连接功能的接线端子排。
4.1.7
联络型接线端子排 coupling type terminal block 用联络片将多个接线端子连接成一体的接线端子排。
4.1.8
试验型接线端子排testingtype terminalblock 具有接通和断开检测回路功能的接线端子排。
2 JB/T 4261—2019
4.1.9
试验联络型接线端子排test-couplingtypeterminalblock 具有试验型和联络型功能的接线端子排。
4.1.10
接地型接线端子排 非 earth terminal block 具有接地功能的专用接线端子排。包括带接地标志的单回路接地型接线端子排和多回路等电位的
接地型接线端子排。 4.1.11
零线型（中性线型）接线端子排zero-line(neutral line)type terminal block 接线端子与零（中性）母线相连接，通过母线将零（中性）线各点连为一体的接线端子排。
4.1.12
等电位母线接线端子排 equivalent potential busbar terminal block 多个接线端子与母线连为一体，经过安装架固定在结构上，作为等电位保护或等电位接地用的接线
端子排。 4.2连接器 4.2.1
印制板连接器printedboard connector 便于与印制电路板连接的一种专用连接器。
4.2.2
板装连接器board mounted connector 固定安装在印制电路板中的连接器。
4.2.3
边缘连接器 edge-socket connector 将印制电路板的边缘插入的连接器，连接器的接触件与印制电路板的边缘接触件直接接触。
4.2.4
固定连接器fixedconnector 安装在硬质板面上的连接器。
4.2.5
浮动安装连接器 float mounting connector 便于与配对连接器对准而具有活动安装件的固定连接器。
4.2.6
自由端连接器 freeconnector 装接在导线或电缆自由端的连接器。
4.2.7
圆形连接器 circular connector 基本结构为圆柱形并具有圆形插合面的连接器。
4.2.8
矩形连接器 rectangular connector 基本结构为矩形并具有矩形插合面的连接器。
4.3端头 4.3.1
裸端头 uninsulated terminal
3 JB/T4261--2019
无绝缘端头压接部位不带绝缘套的端头。
4.3.2
预绝缘端头insulated terminal 压接部位带绝缘套的端头。
4.3.3
U型端头fork terminal 与外电路连接部位在轴向呈开口形的端头
4.3.4
UL型端头 flanged fork terminal 前部带钩的U型端头。
4.3.5
O型端头 ring terminal 与外电路连接部位呈封闭形的端头。
4.3.6
C 型端头 C-type terminal 与外电路连接部位在与轴向垂直的方向呈开口形的端头。
4.3.7
针状端头 pin terminal 与外电路连接部位为针状的端头。
4.3.8
连接端头 : splice terminal 将两根或多根导线连接在一起的端头。
4.3.9
管状端头 tubular terminal 与外电路连接部位呈管状的端头。
4.3.10
卡夹端头clip terminal 与外电路连接部位为卡夹的端头。
4.3.11
插套female connector 用快速连接方法套到插片上去的端头。
4.3.12
插片maletab 用快速连接方法接受插套的端头。
4.4配线件 4.4.1行线槽 4.4.1.1
行线槽wiring duct 为布线提供通道的长槽形或长圆形塑料制品。
4.4.1.2
开槽式行线槽 slottedwiring duct
4 JB/T 4261—2019
两侧壁上开有槽孔的行线槽。
4.4.1.3
圆孔式行线槽 round holewiring duct 两侧壁上开有圆孔的行线槽。
4.4.1.4
分隔式行线槽divider wall wiring duct 槽内有两个相互分隔的布线通道的行线槽。
4.4.2捆线带 4.4.2.1
捆线带cable tie 用来捆紧导线束的带形塑料制品。
4.4.2.2
自锁式捆线带 self-locking tie 带有不可解自锁机构的捆线带。
4.4.2.3
可解式捆线带 releasable tie 带有可解自锁机构的捆线带。
4.4.2.4
固定式捆线带 clamp tie 带有螺钉等安装结构的捆线带。
4.4.2.5
插入安装结构的捆线带 push mount tie 带有插入安装结构的捆线带。
4.4.2.6
标志捆线带 markertie 具有标志位置的捆线带。
4.4.3
缠绕管 spiral hose 为实现柔性保护而对导线束实现缠绕式捆扎的螺旋式管状制品。
4.4.4
网状管 meshtube 套在导线外防止其绝缘层被擦伤、编结而成的网状套管。
4.4.5
齿形保护带 teeth protecting strip 包覆在金属板的洞孔边缘上，防止导线穿过洞孔时绝缘层被割伤的槽形两侧带齿的制品。
4.4.6
橡皮保护圈rubber protecting ring 包覆在金属板的圆孔边缘上，防止导线穿过圆孔时绝缘层被割伤的橡皮圈。
4.4.7
绝缘套 insulation support 套在端头电连接部位以提高绝缘性能的绝缘件。
