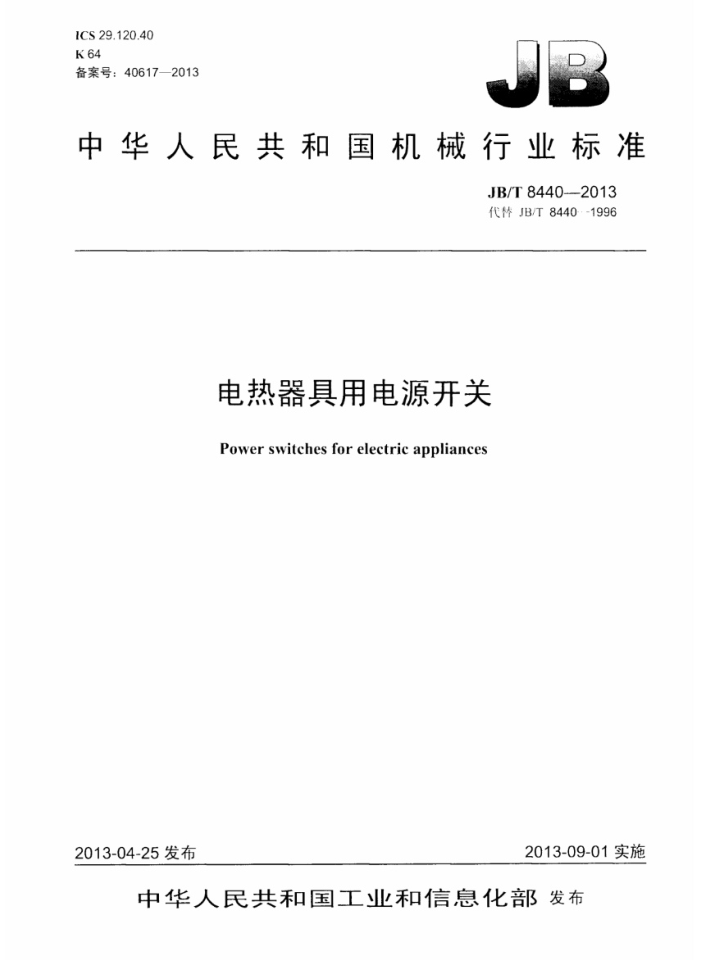

ICS29.120.40 K 64 备案号：40617—2013
中华人民共和国机械行业标准
JB/T8440---2013 代JB/T8440·-1996
电热器具用电源开关
Power switches forelectric appliances
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T84402013
目 次
前 1 范围 2规范性川用文件 3术语和定义 4额定值... 5分类、型号与标志 5.1分类 5.2型号的组成 5.3开关止标惠. 6技术要求与试验方法 6.1 ·般要求 6.2 防触电保护 6.3 端子与端头。 6.4 结构. 6.5 机构. 6.6 防固体异物、防水和防潮 6.7 绝缘电阻和介电强度 6.8 发热 6.9 耐久性. 6.10 机械强度， 6.11 螺钉、载流件和联接件 6.12 电气间限、爬电距离和绝缘穿通距离 6.13 耐热性与阻燃性 6.14 防锈.. 6.15 子开关的不正常工作和故障条件 6.16 电子开关光器件 6.17 电磁兼睿性（EMC）要求 7包装、运输和存 7.1 开关的包装. 7.2 包装盒内文件 7.3 运输与存附录A（资料性附录）检验规则. A.1试验分类 A.2出试验 A.3 型式试验与是期试验的有关规是
I
6
12 13 13 13 14 14 15 16 ..16 16 16 17 17 .17 17 17 17 17 18
18 19 19 JB/T8440-2013
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T8440-一1996《电热器具用电源开美》，与JB/8440--1996机比1要技术变化如下：
在标惠、接线端广、绝缘电阻、久性、非正常1作等方而做广较人修订：一增加型号组成及相关心广开美要求：一修订了耐热性与阻燃性的相关内容：一增加广附求A检验规则要求等。 本标准由中国机械1业联合会提出。 本标准由全电器附件标准化技术委员会（SAC/TC67）！本标准起草单位：海电动具研究所、张家港华捷电子有限公司、浙江中讯电子有限公司、中国
一
电器科学研究院有限公司、手波方事达综研电有限公司、苏州市诺弗电器有限公司、浙江佳电子有限公司、上海电气器具检验测试所。
本标准主要起草人：张昌、方、郑建中。蔡军。金荣、杨晓龙、陈平。倪圣珑。 本标准所代替标准的历次版本发布情况为：
JB/T8440—1996
II JB/T84402013
电热器具用电源开关
范围
1
本标准主要规定了家用和类似用途电热器具用电源开关（以下简称开关）的术语和定义、额定值分类、型号与标志、技术要求与试验方法、包装、运输和购存。
本标准适用于供家用和类似用途电阻性发热源的电热器具使用的，借助下、脚或其他人体动作驱动的，额定电用不超过AC480V、额定电流不人下63A的电源开关
与电自动控制器组合的开关。也可参照本标准的规定。
2规范性引用文件
下列文件对下本文件的应用是必不可少的。凡是注日期的别用文件，仅注日期的版本适用于本文件。 凡是不注日期的可用文件，其最新版本（包括所有的修改单）适用下本文件。
GB2099.1一2008家用和类似用途插头插座第1部分：通用要求 GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB4208--2008外光防护等级（IP代码） GB4706.1一2005家用和类似用途电器的安全第1部分：通用要求 GB14536.1一2008家用利类似用途电围动控制器第1部分：通用要求 GB15092.1一2010器具开关第1部分：通用要求
3术语和定义
下列术语和定义适用下本文件。
3.1
电源开关 powerswitch 能在正常电路条件（包括规定的运行过载条件）下接通，承载与分断电热器具电源电流，也能在规
定的不正常电路条件（如短路情况等）下，在规定的时间内承载电流的开关电器。
4额定值
开关的最高额定电压为AC480V，额定值可参照表1的规定。
表1额定值的优选值
颜定电店
电阻件负载额定电瓶
心源种类
V
A
直交流
0.4、1、2、4、6、10、16.25、32、63 0.4、1、2、4、6、10、16、25、32、63
24.36、110.220.400 24、42、220.380 JB/T84402013
5 5分类、型号与标志
5.1分类 5.1.1按极数分为：
a）单极： b）单极带过渡端子： c）2极： d）3极： e)4板。
5.1.2按环境度分为：
a）包括操动件在内，整体规定在0℃～55℃的周用宝气温度范围内使用的开关。 b）包括操动件在内，整体规定在高下55℃或低了0℃或兼有该两种条作的周围牢气温度中使用的
开关：
最高环境温度的优先值为85℃、100℃、125℃和150℃：最低环境温度的优先值为-10℃、-25℃和-40℃：允许不同下这些优先值的限值，只要限值是5℃的倍数。
c）规定操动件和其他易触及部分在0℃～55℃的周用空气温度范围内，而其余部分在高55℃的
周围空气温度中使用的开关：
最高环境温度的优先值为85℃、100℃、125℃和150℃：允许不同于这些优先值的限值，只要限值是5℃的倍数。
5.1.3按电源种类分为：
a）交流开关： b）直流开关： c）交直流两用开关。
5.1.4按开关属性分为：
a）附装开关： b）拼合开关。
5.1.5按操作循环次数分为：
a）50000次： b）25000次： c）10000次； d）6000次。
5.1.6按防触电保护程度分为：
a）用丁【类器其的： b）用」Ⅱ类器具的： c）用类器具的注：用于Ⅱ类器具的开关不需另圳防扩，即可用其他任何-类器具。
5.1.7按污染等级分为：
a）【级污染： b）2级污染： c）3级污染。 注：行关污染等级的详情及相关定见GB15092.1。
5.1.8按开关操动方式分为： 2 JB/T84402013
a）旋转开关： b）倒扳开关： c）跪板开关； d）按钮开关： e）拉线开关：推拉开关：注：本条分类不受限制
5.1.9按灼热丝温度分为：
a) 650°C: b) 750℃: c)850C. 注：半选用制违商市明的均热经温度时。必须考虑相成器具或设各标准中给出的要求
5.1.10按断开类型分为：
a）微断开； b）完全断开。
5.2型号的组成 5.2.1 1型号的组成结构如下：
KQ口 00-01XO
辅助代号规格代号设计代号特征代号类别代号开关（可省略）
5.2.2类别代号表征开关的类别属性，用：-位汉语拼音大写字丹表示。附装开关用F表示：拼合开关依附于器具存在，而不能成为独立的开关，因而不其有单独的型号。 5.2.3特征代号表征开关的操动方式，用位汉语拼音大了字表示，见表2。
表2特征代号
代母表征的操动方式 5.2.4 设计代号用以表征开关型式与电路连接模式，见表3。
B 跳板
D 倒扳
L 拉线
z 旋转
A 按钮
7
推拉
表3设计代号
电路连接模式单负载（单极断开) 单·-负载（全极断开）双负载（单极断开）
开关型式
代导数产 12 13 14 15 16 17
单极 2 2M 2楼 3板 4极
单向开关
双负载（单极断开，负载接在不同极性间）
中件线常通一相负载（3极断开）可通断中性线一相负载（4极斯开）
3 JB/T84402013
表3（续）
开关型式单间开关
电路连接模式：相负载（3极断开）单负载（单极断开）双负载（单极断开）单负载（全股断开）双负载（全极断开）单。-负载，极性可变换
代数
3板单极单股 2极 2极 2极 2板 2楼 2板单极单极 2极 2极 2极 2板 2极 2极
18 22 23 24 25 26 27 28 29 32 33 34 35 36 37 38 39
效间开关
4负载（单极断开，负载接在不同极性间）双负载（单极断开，负载接在不同极性间）
4货载（单极断开）单·负载（单极断开）双负载（单极断开）单负载（个极断开）双负载（全极断开）单负载，极性可变换
行中间断开位置的双向开关
4负载（单板断开，负载接在不同機性间）双负载（单极断开，负载接在不同极性间）
4负载（单极断开）
5.2.5 规格代号表征以安（A）为单位的开关最大额定电流值，用阿拉伯数字表示，最多3位，见表4。
表4规格代号
额定
心流 63A40A32A25A16A 10A6A4A2A1 1A600mA400mA200mA1
100mA60mA 40 mA 20mA 10mA
F
数子代号 5.2.6 辅助代号街功能代号和派生代号组成。辅助代号用以补充说明开关的某些结构特征、电子特性、 控制对象、派生产品等。
0
06 04 02 01 006 004 002 001
63 40
E
F
X 0
T
派生代号功能代号
5.2.6.1功能代号表征开关电气动作方式，用汉谱拼音大污字持表示，见表5。
表5功能代号
A
代字牌
Q
Y
L
F
E
表征电动作方式 既板式 H策式 拉黄式 片黄式 瞬动桥式 心子式 滑动式 H
5.2.6.2派生代号作为派生载盖产品之用，表征开关下柄形式，尺寸、额色等，可用相应的阿拉作数字表示，山设计（制造）单位自行确定。 5.2.7当开关尺寸太小，不能顺序列出型号、结构中的个部代时，允许将代号用代码表示，值应准技术文件中说明。 5.2.8型号示例：寸 JB/T84402013
示例：某种装作电热器具中的单极单间板开美，其额定电压为交流250V，其本电阻性负载额定流为10A，既
板式结构，型号为：FB12-10/Q
5.3开关上标志 5.3.1开关上应具有如下标志：
a）制造商的名称或商标或识别标志 b）产品型号或代码 e）额是电压：额定电流与电源种类荐号。 d）端子标记：全部端了均成适当标明，除非接线方法日了然：连接电源线的接线端子应在该
端子旁标有字母工或指向该端子的小箭头：除非接电源线的端子可以是任意的：也可以标明接线图。
e）微断开或电-F断开标记（适用时）。 f）操作循环数标记：操作循环数为10000次的电于子模块不薪要该标志。 g）环境温度限值标记：环境温度限值为0℃~55℃的不需要标示。 h）符号标志及相关规定按GB15092.1的规定。
5.3.2额定电：额定电流与电源种类可用下述方法表示。
电阻性负载电流学在最前面：后面加上电流单位A：电压值排在A之右再标电压单位V：再右边是电源种类符号：交流为～：非50Hz或60Hz的交流的开关：再标上频率数与单位Hz
示例：6A250V400Hz：额率为50Hz或60Hz时：述可表小为：6/250~或 心
250
5.3.3额定环境温度的表示：
a）有关额定环境温度的数据应以这样的方式标出：下限值置于字T之前，而上限值置于字丹T
之后，如集未标下限值，即指下限温度为0℃： 25T85（意即额定环境温度范围从-25℃～85℃） T85（意即从0℃～85℃)。 如集没有标出数据，则开关的额定环境温度范围是0℃到55℃。
b）对下仅局部适用」额定环境温度高于55℃的开关：应按如下标示：T85/55（意即开关本体环境
温度可达85℃，而操动件环境温度上限值为55℃）。
5.3.4额定操作循环数的表示法：以E为分界：E的左边为数值：E的右边表示10的靠值。
示例：额定探作循环数为50000次可表示为5E4 5.3.5开关的标志应标在共上体上：允许标在不可拆卸的零件1：但不可标在螺钉、垫圈或其他在接线和安装时可能拆卸的零件上。
小尺寸开关的标患可标在主体零件的不同表面正。 5.3.6开关的标志成清晰耐久：标志需经受下列探拭试验
用一块没透蒸馏水的脱脂棉在约15s内擦拭15个来回，随后，用块没透汽汕的脱脂棉在约15s 内擦拭15个来间，其汽汕成分按GB15092.1的规定。
试验期间，应用约2N/cm的账力将脱脂棉在标志上。 试验后，标患仍应易于辨认。
技术要求与试验方法
6
6.1 一般要求 6.1.1开关应能在下列--般环境条件下正常1作
5
