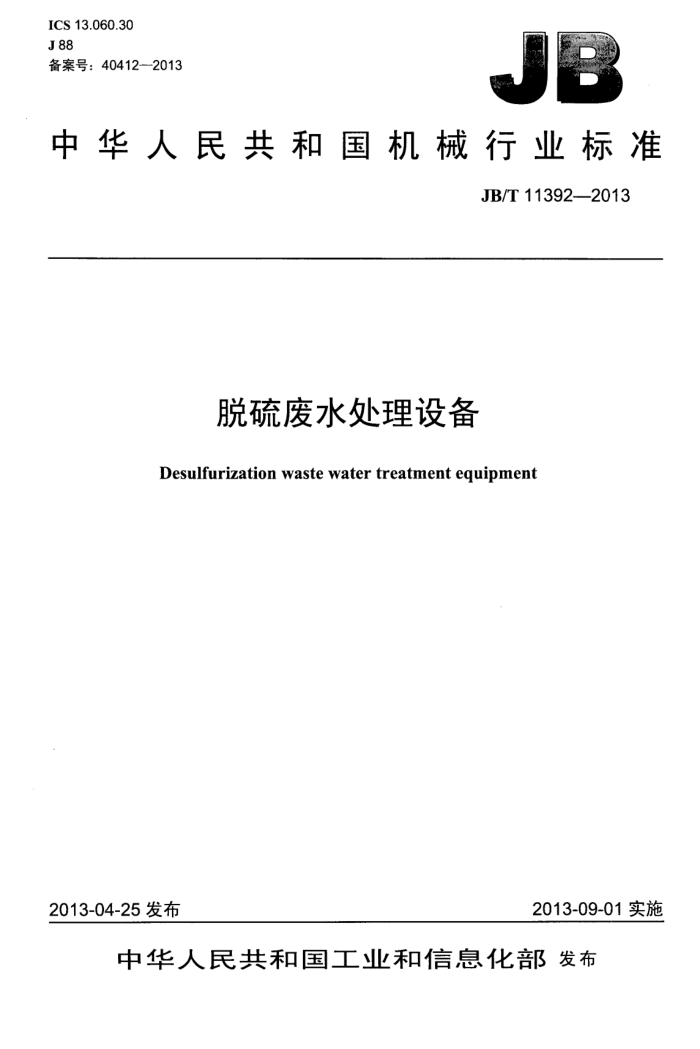

ICS 13.060.30 J88 备案号：40412--2013
中华人民共和国机械行业标准
JB/T 11392-2013
脱硫废水处理设备
Desulfurization waste water treatment equipment
2013-04-25 发布
2013-09-01实施
中华人民共和国工业和信息化都发布 中华人民共和国
机械行业标准脱硫废水处理设备 JB/T 11392—2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·1印张·32千字 2013年9月第1版第1次印刷
定价：18.00元
*
书号：15111·10756 网址：http: //www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： (010) 88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 11392--2013
目 次
前言...
.11
范围 2 规范性引用文件 3 术语和定义，
1
基本要求.
4
中量中电心
中电
心
4.1 处理流程 4.2 废水贮存设备 4.3 脱硫废水反应、澄清设备 4.4 加药设备. 4.5 污泥设备 4.6 监测与控制设备 5技术要求 5.1 技术性能要求.… 5.2材料和制造要求. 5.3电气和控制要求. 5.4安全、环保和职业卫生要求 6检验验收. 6. 工厂检验. 6.2 装备验收 6.3性能验收.…. 7标牌、标志、包装、运输和贮存 7.1标牌和标志 7.2包装、运输和贮存… 附录A（资料性附录）脱硫废水处理工艺流程 A.1 --般工艺流程 A.2高氟脱硫废水处理工艺流程. 附录B（资料性附录）脱硫废水水质分析方法… 附录C（资料性附录）脱水机使用选型的基础数据采集表. 参考文献. 图 A.1 一般脱硫废水处理工艺流程图图A.2高氟脱硫废水处理工艺流程图
6 6 .6 6
中中--et中心
+++++-+-+++-
→+
#e
8
.8
10 11 12
8 JB/T 11392—2013
前言
本标准按照GB/T 1.1-一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：湖南省电力勘测设计院、北京博奇环保科技有限公司、浙江大学热能工程研究所、
湖南科创电力工程技术有限公司。
本标准主要起草人：刘志斌、胡署根、张力、颜勇、戴铁华、翁向阳、张吉栋、李彦、戴秋华、刘浩、潘晓洁、高翔、曾华林、胡军、康鑫、李铁楠。
本标准为首次发布。
II JB/T 11392--2013
脱硫废水处理设备
1范围
本标准规定了脱硫废水处理设备（以下简称处理设备）的术语和定义，规定了处理设备的基本要求、 技术要求、检验验收、标牌、标志、包装、运输和贮存。
本标准适用于各类湿法脱硫所产生废水的处理设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GBZ1工业企业设计卫生标准 GBZ 2.1工作场所有害因素职业接触限值第 1 部分：化学有害因素 GBZ 2.2工作场所有害因素职业接触限值第2 部分：物理因素 GBJ87—1985工业企业噪声控制设计规范 GB/T 191包装储运图示标志 GB 2894 安全标志及其使用导则 GB 4053.1 固定式钢梯及平台安全要求第1部分：钢直梯 GB 4053.2 固定式钢梯及平台安全要求第2部分：钢斜梯 GB 4053.3 固定式钢梯及平台安全要求第3部分：工业防护栏杆及钢平台 GB 4208 外壳防护等级（IP代码） GB5083生产设备安全卫生设计总则 GB/T6388—1986运输包装收发货标志 GB 7251.1 低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备 GB/T 8196 机械安全，防护装置固定式和活动式防护装置设计与制造一般要求 GB/T 8923.1 涂装前钢材表面处理　表面清洁度的目视评定第1部分：未涂覆过的钢材表面和
全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB 8978污水综合排放标准 GB/T 9969 工业产品使用说明书　总则 GB/T 13306—2011标牌 GB/T13384机电产品包装通用技术条件 GB 14048.1 低压开关设备和控制设备第1部分：总则 GB14048.2低压开关设备和控制设备第2部分：断路器 GB14048.4低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电
动机起动器（含电动机保护器）
GB 18241:1—2001 橡胶衬里第1部分：设备防腐衬里 GB/T24274-—2009低压抽出式成套开关设备和控制设备 GB50017钢结构设计规范 GB50058爆炸和火灾危险环境电力装置设计规范 JB/T 11392-2013
GB 50205 钢结构工程施工质量验收规范 GB 50236 现场设备、工业管道焊接工程施工规范 DL/T543—2009电厂用水处理设备验收导则 DL/T 620 交流电气装置的过电压保护和绝缘配合 DL/T 621 交流电气装置的接地 DL/T997-2006火力发电厂石灰石-石膏湿法脱硫废水水质控制指标 DL/T 5046 火力发电厂废水治理设计技术规程 DL/T 5068 火力发电厂化学设计技术规程 DL/T 5072 火力发电厂保温油漆设计规程 DL/T 5153 火力发电厂厂用电设计技术规定 DL/T 5196 火力发电厂烟气脱硫设计技术规程 HG/T2640—2004　玻璃鳞片衬里施工技术条件 HG/T3796.1搅拌器型式及基本参数 HG/T3831—2006喷涂聚脲防护材料 HG/T20677-1990橡胶衬里化工设备 HJ494水质采样技术指导 JB/T502螺旋卸料沉降离心机 JB/T2932水处理设备技术条件 JB/T 4333.1 厢式压滤机和板框压滤机第1部分：型式及基本参数 JB/T4333.2厢式压滤机和板框压滤机第2部分：技术条件 JB/T4333.3厢式压滤机和板框压滤机第3部分：滤板 JB/T4333.4厢式压滤机和板框压滤机第4部分：隔膜滤板 JE/T 8939 水污染防治设备安全技术规范 NJB/T47003.1钢制焊接常压容器 《建设项目竣工环境保护验收管理办法》国家环境保护总局令第13号
3　术语和定义
下列术语和定义适用于本文件。
3.1
脱硫废水 desulphurization waste water 湿法脱硫过程中排放的废水。废水中含有的杂质主要包括悬浮物、高浓度的无机盐及重金属。
3.2
高氟脱硫废水 high-concentration fluoride desulphurization waste water 氟离子浓度高于 60 mg/L 的脱硫废水。
3.3
脱硫废水处理系统出力 capacity of desulphurization waste water treatment system 脱硫废水处理系统在1h内完成的处理量。烟气脱硫工程设独立的废水处理系统，出力按机组 FGD
废水量总和设计并考虑余量。 3.4
废水贮存箱wastewater storage tank 用于贮存各脱硫系统单元排出的脱硫废水的箱体设备，有水质、水量调节作用。
3.5
2 JB/T 11392—2013
4.2.4废水箱应设溢流口和底部放空口。 4.3脱硫废水反应、澄清设备 4.3.1对于一般脱硫废水，反应、澄清设备主要由 pH调整箱、沉降箱、絮凝箱、浓缩/澄清池、出水/ 氧化箱组成；对于含氟量高于60mg/L的高氟脱硫废水，反应、澄清设备主要由一级反应器、一级絮凝箱、一级浓缩/澄清池和二级1号反应器、二级2号反应器、二级絮凝箱、二级浓缩/澄清池、出水/氧化箱组成。 4.3.2脱硫废水含有大量杂质并具有腐蚀性，系统的设计应符合DL/T5196和DL/T5068的规定，并考虑防腐、防堵、防磨。 4.3.3对于一般脱硫废水的 pH 调整箱、沉降箱、絮凝箱，高氟脱硫废水的二级 1 号反应器、二级 2 号反应器、二级絮凝箱，可采用三联箱型式或单个圆形箱体型式。 4.3.4所有储存浆液的箱、罐和容器应配有搅拌设备，以防止浆液沉降结块。搅拌器的转速应根据箱体内的介质特性和箱体作用确定，选型及技术要求应符合HG/T3796.1的规定。 4.3.5pH调整箱的水力停留时间不少于30min，并应设污泥回流口和底部排泥口。 4.3.6反应沉降箱的水力停留时间不少于30min。 4.3.7絮凝箱的水力停留时间不少于30min。 4.3.8浓缩/澄清池的型式可根据进、出水水质及经验数据确定，宜采用悬浮泥渣型澄清池。有效水深宜大于4m，池超高宜0.3m；清水区水的上升流速宜按1m/h～1.5m/h；废水停留时间不少于6h。池底部应设锥斗型集泥斗，污泥含水率宜为92%～95%。 4.3.9浓缩/澄清池应设置刮泥机。刮泥机刮板外缘线速度应小于2m/min 4.4加药设备 4.4.1加药设备主要有碱加药装置、有机硫化物加药装置、絮凝剂加药装置、助凝剂加药装置、酸加药装置和氧化剂加药装置。 4.4.2助凝剂采用粉状药剂时，稀释单元由如下设备组成：粉末剂量给料器及推进器（配带防湿措施）、 溶解罐、搅拌器。粉末剂量给料器应配备给料口挡板。 4.4.3采用石灰加药时，为保证加药效果，减少设备和管道堵塞、磨损，应选择高纯度氢氧化钙并设停运冲洗接口。 4.4.4如采用石灰自动加药成套设备：
一一石灰自动加药成套设备由石灰粉储存仓、振动料斗、给料机、输送机、气粉分离器、石灰乳搅
拌箱、石灰乳计量泵、除尘器等设备组成，同时包括成套范围内的管道、阀门及仪表等。 一一石灰粉储存仓应具有防潮、防结块、防成拱措施。储存仓容积应根据石灰供应条件，不少于连
续7日投加最大加药量的干粉量，并配备正压、负压安全阀。 —系统应具备连续投加石灰粉及计量功能。
在搅拌箱石灰乳浓度（体积分数）应控制在5%～10%。搅拌箱至少包括以下接口：检查孔、 出液口、排污口、加药口、稀释水接口、溶液循环回液口。排污口布置在箱的底部并能将溶液完全排空。
一一石灰自动加药成套设备应考虑系统自动冲洗功能，以确保设备、管道不结块、堵塞。 —石灰的投加采用两台加药泵，一运备，泵出力应考虑石灰乳液的回流量。 一-石灰仓顶除尘器应采用布袋除尘器，除尘器排至室外的排气中含尘浓度（标准状态下）不应大
于 50 mg/m 。
4.4.5加药装置应为完整的药液计量和投加成套设备，包含搅拌溶液箱、计量泵、过滤器、电控柜、 管道阀门、扶梯平台等，宜采用单元组合式装置。
4
