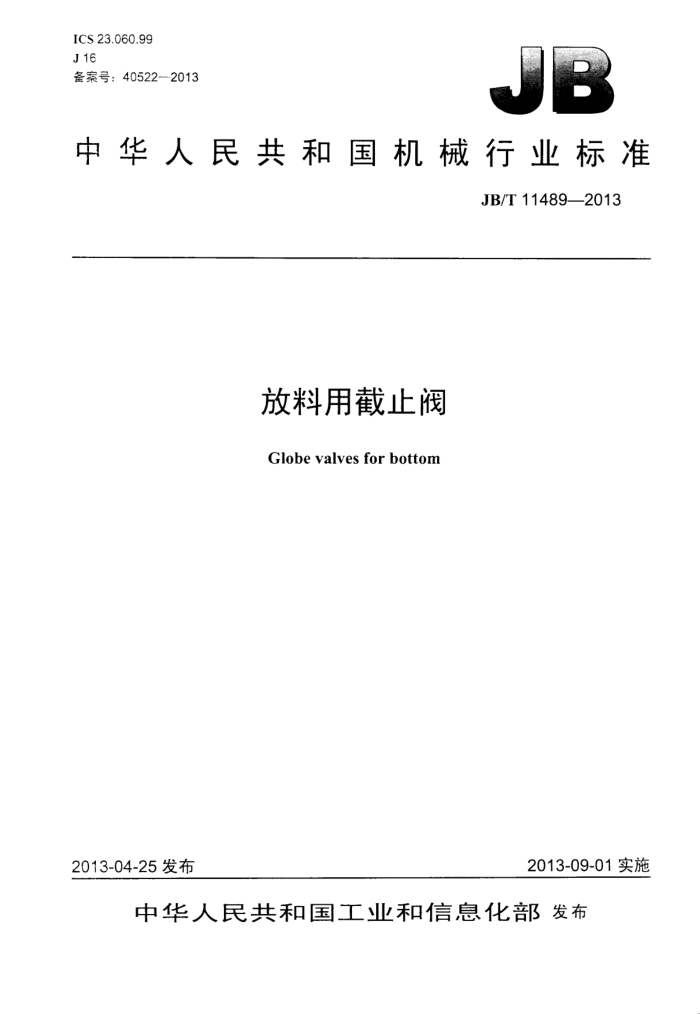

ICS23.060.99 J16 备案号：40522--2013
中华人民共和国机械行业标准
JB/T11489—2013
放料用截止阀
Globevalvesforbottom
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JB/T11489—2013
目 次
前言... 1
III
范围... 2 规范性引用文件 3术语和定义.. 4结构型式、型号和基本参数， 4.1结构型式. 4.2型号. 4.3基本参数.
4.4 结构尺寸 5技术要求. 5.1 压力-温度额定值. 5.2 连接端、 5.3 阀体 5.4 阀座.. 5.5 阀瓣. 5.6 阀杆 5.7 填料和填料箱 5.8 驱动装置， 5.9 性能要求. 5.10 外观. 材料.
6
6.1 总则. 6.2 阀体 6.3 阀瓣和瓣座 6.4 阀杆和螺母， 6.5 填料. 6.6 紧固件， 7试验方法和检验规则 7.1 总则... 7.2 试验方法 7.3检验规则.. 8订货要求.. 标志、包装和供货
2
>
+.
0
10
9
10 11
9.1标志. 9.21 包装 9.3供货 10安装、操作和维护附录A（资料性附录）基本订货要求
1
12
- JB/T11489—2013
附录B（资料性附录）安装、操作和维护指南 B.1 安装 B.2 操作 B.3 维护参考文献图 1 放料阀典型结构示意图图 2 放料阀的结构尺寸示意图表 1 放料阀结构尺寸L和α. 表2 放料阀壳体最小壁厚表3 阀座流道最小直径... 表4 阀杆的最小直径. 表 5 主要零部件材料。 表6 检验项目、技术要求和试验方法表7抽样的最少基数和抽样数表A.1 基本订货要求数据表.
13 13 +
13 .14
.........
.10 12
II JB/T1148C—2013
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国阀门标准化技术委员会（SAC/TC188）归口。 本标准起草单位：杭州华惠阀门有限公司、安科特种阀门有限公司、浙江立信阀门集函有限公司、
保一集团阀门有限公司、河南省高山阀门有限公司、上海开维喜阀门集团有限公司。
本标准主要起草人：陈立龙、张明、何伟华、汤晓玲、张晓忠、杨全庆、梁连金、陈荣斌、于国良。 本标准为首次发布。
II JB/T11489—2013
放料用截止阀
1范围
本标准规定了放料用截正阀的术语和定义、结构型式、型号和基本参数、技术要求、材料、试验方法和检验规则、订货要求、标志、包装和供货、安装。
本标准适用于反应釜、储罐和其他容器的底部放料、排料、取样等操作用截止阀（以下简称放料阀）放料得的公称压力为PN6～PN25、公称尺为DN32～DN300、丁作温度为-60℃～232℃，与罐底的连接形式为法兰型和管接型。
其他类型的罐底放料阀可参照使用。
2 规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注白期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料 拉伸试验第1部分：室温试验方法 GB/T 1047 管道元件DN（公称尺寸）的定义和选用 GB/T 1048 管道元件PN（公称压力）的定义和选用 GB/T 9113 整体钢制管法兰 GB/T12220 通用阀门标志 GB/T12221 金属阀门结构长度 GB/T 12224 钢制阀门 一般要求 GB.T 12230 通用阀门不锈钢铸件技术条件 GB/T 26480 阀门的检验与试验 JB/T 106 阀门的标志和涂漆 JB/T 308 阀门型号编制方法 JB/T 5300 工业用阀门材料选用导则 JB/T 7928 通用阀门供货要求 NB/T47010 承压设备用不锈钢和耐热钢锻件 ASMEA182 高温用锻制或轧制合金钢和不锈钢管法兰、锻制管件、阀门及零件的规格 ASMEA351 承压零件用奥氏体、奥氏体-铁素体（复合）钢铸件规格
3术语和定义
下列术语和定义适用于本文件。
3.1
上展式 upwardtype 放料阀打开时阀杆和阀瓣的运动方向与介质流向相反。
3.2
下展式downwardtype
1 JB/T11489—2013
放料阀打开时阀杆和阀瓣的运动方向与介质流向一致。
4结构型式、型号和基本参数
4.1结构型式
放料阀的典型结构型式，如图1所示。
C
I
a）气动下展式放料阀
b）电动.上展式放料阀
c）手动下展式放料阀
阀座：2 我：3
阀体：4 阀杆：5 填料隔环：6 支架：7- 一行程开关：
气缸活塞：9- 活寒缸；10~ 弹簧；11- -弹簧盖；12 二位三通电磁阀：
1.3- -调节螺杆：14 -电动装置：15- 手轮。
图1 放料阀典型结构示意图
4.2型号 4.2.1 放料阀型号按JB/T308的规定，类型代号按4.2.2的规定。 4.2.2 放料阀类型代号用“J”表示。在结构型式代号中下标有“s”为上展式，下标有“x”为下展式。 4.2.3示例：“BJ=664,Y-20”表示为保温夹套放料阀、气动、焊接式、角式流道、下展式结构、密封材料硬质合金、公称压力PN20、阀体材料碳钢。 4.3 基本参数 4.3.1 公称尺寸范围为DN32～DN300，并应符合GB/T1047的规定，或按订货合同的要求， 4.3.2 放料阀公称压力范围为PN6～PN25，并应符合按GB/T1048的规定，或按订货合同的要求。 4.3.3 放料阀T作温度范围为-60℃～232℃。
2 JB/T11489-2013
4.4 结构尺寸 4.4.1 放料阀的结构尺寸L和α（见图2）按表1的规定或按订货合同的要求。
-
图2 放料阀的结构尺寸示意图表1 放料阀结构尺寸L和α
公称尺寸 DN 32 40 50 65 80 100 125 150 200 250 300 4.4.2 长度L的极限偏差按GB/T12221的规定。
公称压力PN
10
16(20) L mm α (" ) L mm 心
6
25
mm a (°) L mm α (°
1
150 155 170 190 220 230 260 300 340 400 460
150 155 170 180 200 230 260 300 340 400 460
45 45 45 45 45 60 60 60 60 60 60
150 160 170 200 230 245 280 320 380 460 500
45 45 45 45 45 60 60 60 60 60 60
150 160 170 200 220 245 280 320 380 460 500
50 50 50 50 50 60 60 60 60 60 60
50 50 50 50 50 60 60 60 60 60 60
5技术要求
5.1压力-温度额定值
放料阀的压力-温度额定值按GB/T12224的规定；对」采用弹性密封副结构或内部零件经特殊处理材料的，其允许使用的压力-温度额定值低于阀体材料的压力-温度额定值的，应取两者的较低值．并应
3 JB/T11489—2013
当在铭牌上予以标明。 5.2 连接端 5.2.1 法兰连接尺寸按GB/T9113的规定，或按订货含同的要求 5.2.2 焊接连接尺小按GB/T12224的规定，或按订货合同的要求。 5.3 阀体 5.3.1 阀体设计可采用整体铸造或锻造，也可采用锻件焊接而成 5.3.2 阀体结构应为V形，内腔无死角，流道表面光消、流畅，保证物料流通能力的最大值，体腔流道各处截面积应不小于阀门的公称尺寸面积，。 且便于放料和取样，腔内结构无死角。 5.3.3 阀体结构设计应保证阀门全开时的行程流通截面不小下阀座流道最小截面。 5.3.4 放料阀壳体的最小壁厚m按表2的规定。
表2 放料阀壳体最小壁厚
公称压力PN
公称尺寸 DN 32 40 50 65 80 100 125 150 200 250 300
10 壳体最小壁厚lm mm
16(20)
6
25
7.0 7.8 8.7 9.5 10.3 11.1 11.6 12.1 13.5 14.5 15.9
6.5 6.9 7.4 7.9 8.7 9.4 10.3 11.6 12.1 13.5 14.5
6.5 7.4 7.9 8.7 9.4 10.3 11.6 12. 1 13.5 14.5 15.3
7.0 7.8 9.0 10.0 10.8 11.4 12.0 13.0 14.8 16.2 17.4
5.3.5 阀体入口与罐底的连接结构可采用法兰型或管接型，规格比阀门的公称尺寸大一至二级，或者按订货合同的要求。 5.4 阀座 5.4.1 阀座流道最小直径按表3的规定， 设计应考虑流体通过的压力损失和受到腐蚀、冲刷要尽量的小。
表3 阀座流道最小直径
公称压力PN
公称尺寸 DN 32 40 50
6
10 阀座流道最小直径 mm 30
16 (20)
25
30 40 50
25 35 45
25 35 45
35 50
